Installationsanleitung für Danfoss 020R9506 Rückschlagventil Typ NRV und NRVH
Schnellzugriff auf die Installationsanleitung für Danfoss NRV und NRVH Rückschlagventile. Enthält wichtige Informationen zu Kältemittelkompatibilität, Einbaulagen, Löt- und Drehmomentvorgaben sowie Sicherheitshinweisen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsrichtlinien für die Danfoss Rückschlagventile der Typen NRV und NRVH. Die Ventile sind für den Einsatz mit Kältemitteln der Klassen A1, A2, A2L und A3 (mit Ausnahme von R717) sowie für nicht korrosive Gase und Flüssigkeiten geeignet, sofern die Dichtungsmaterialien kompatibel sind. Beachten Sie, dass Bördel- und Dichtringanschlüsse nur für A1- und A2L-Kältemittel zugelassen sind.

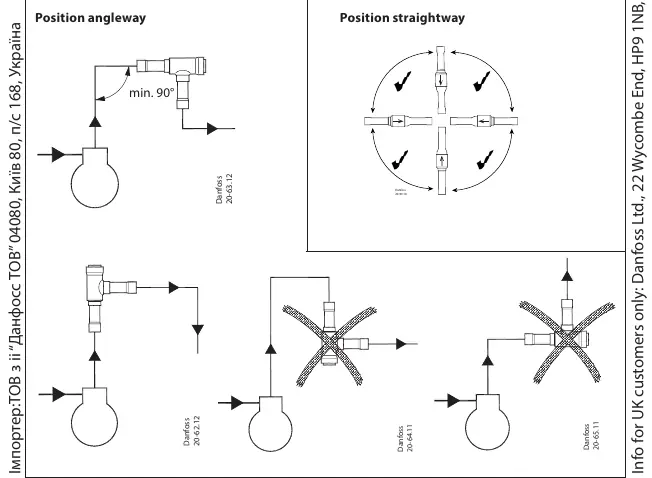

Einbaulagen
Die Ventile können in verschiedenen Positionen installiert werden. Die Grafiken in der Anleitung zeigen die korrekte Ausrichtung für "Angleway" (Winkelform) und "Straightway" (Durchgangsform). Achten Sie bei der Installation auf die Durchflussrichtung, die durch Pfeile auf dem Ventilgehäuse gekennzeichnet ist.
Installation und Löten
Beim Einlöten der Ventile ist darauf zu achten, dass die Temperatur am Ventilgehäuse 155 °C nicht überschreitet. Es wird empfohlen, eine Kühlung (z. B. ein nasses Tuch) zu verwenden, um das Ventil während des Lötvorgangs zu schützen. Verwenden Sie Lot mit mindestens 5 % Silberanteil.
Drehmomentvorgaben
Bei der Montage von Bördelanschlüssen müssen die spezifischen Drehmomentwerte eingehalten werden, um eine sichere Abdichtung zu gewährleisten:
- 1/4 Zoll: 20 Nm (15 ft-lbs)
- 3/8 Zoll: 30 Nm (22 ft-lbs)
- 1/2 Zoll: 60 Nm (44 ft-lbs)
- 5/8 Zoll: 100 Nm (74 ft-lbs)
- 3/4 Zoll: 200 Nm (148 ft-lbs)
Besondere Hinweise für CO2-Anwendungen
Bei der Verwendung des NRV CO2-Ventils (90 bar) in Parallelschaltung mit einem GBC-Ventil als Druckentlastungsventil wird empfohlen, das NRV oberhalb des GBC zu installieren. Für Anwendungen mit R744 in Sekundärkreisläufen oder Kaskadensystemen ist das entsprechende Datenblatt zu beachten.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Überhitzung des Ventils beim Löten
Verwenden Sie ein nasses Tuch zum Kühlen des Ventilgehäuses und stellen Sie sicher, dass die Temperatur 155 °C nicht überschreitet.
Undichte Bördelverbindung
Überprüfen Sie, ob das vorgeschriebene Drehmoment für die jeweilige Anschlussgröße eingehalten wurde.
Vor der Verwendung
- Kältemittelkompatibilität prüfen (A1, A2, A2L, A3 zulässig, R717 ausgeschlossen).
- Sicherstellen, dass Bördelanschlüsse nur bei A1/A2L-Kältemitteln verwendet werden.
- Durchflussrichtung anhand der Pfeilmarkierung am Ventilgehäuse bestimmen.
- Geeignetes Lot mit mindestens 5 % Silberanteil bereithalten.
- Drehmomenttabelle für die spezifische Anschlussgröße bereitlegen.
Technische Daten in der Praxis
- Max. working pressure (PS/MWP)
- Der maximal zulässige Betriebsdruck, der je nach Modell zwischen 46 bar und 90 bar variiert.
- Media temperature range
- Der zulässige Temperaturbereich des Mediums, typischerweise zwischen -50 °C und 155 °C.
Abbildungen und Diagramme
- Die Diagramme zeigen die korrekte Ausrichtung der Ventile in Durchgangs- und Winkelform.
- Die Löt-Diagramme illustrieren die Verwendung eines nassen Tuchs zur Kühlung während des Lötvorgangs.
Modellkompatibilität
- Bördel- und Dichtringanschlüsse sind nur für A1- und A2L-Kältemittel zugelassen.
- R717 ist für diese Ventile nicht zugelassen.
