Ersatzteilliste für Danfoss Series 90 100cc Axialkolbenmotor

Wichtige Informationen aus der Anleitung

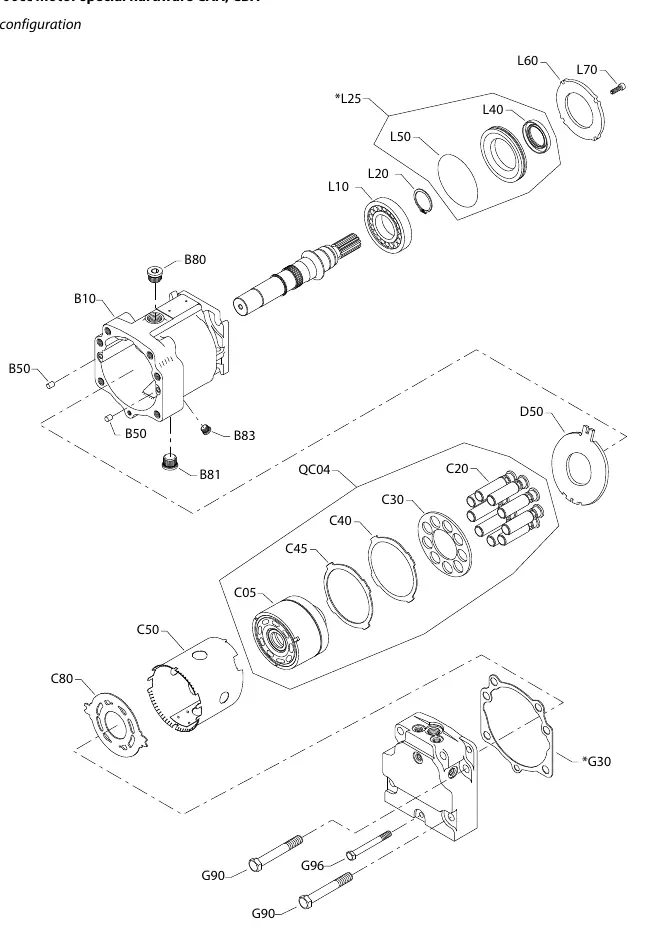

Dieses Dokument ist eine umfassende Ersatzteilliste für den Danfoss Series 90 100cc Axialkolbenmotor. Es dient dazu, die korrekten Ersatzteile für spezifische Motorkonfigurationen zu identifizieren und zu bestellen. Das Handbuch enthält Explosionszeichnungen, Tabellen mit Teilenummern sowie wichtige Service-Bulletins, die über technische Änderungen und die Austauschbarkeit von Teilen informieren.

Identifizierung von Ersatzteilen

Um die richtigen Ersatzteile zu finden, ist die Identifizierung der spezifischen Einheit erforderlich:

• Typenschild: Jede Einheit verfügt über ein Typenschild am Gehäuse.
• Model Code: Dieser Code definiert die spezifische Konfiguration der Einheit und ist für die Bestellung von Ersatzteilen zwingend erforderlich.
• Datumscode: Gibt das Herstellungsjahr und die Woche an. Dies ist entscheidend, da sich Teilenummern je nach Herstellungsdatum unterscheiden können.
• Seriennummer: Identifiziert das Herstellungsdatum und die Sequenz der Einheit.

Verwendung der Ersatzteillisten

Die Ersatzteillisten sind modular aufgebaut. Gehen Sie wie folgt vor:

1. Identifizieren Sie den Model Code auf dem Typenschild Ihrer Einheit.
2. Verwenden Sie den Model Code, um die entsprechenden Baugruppen (z.B. Gehäuse, Kolben, Endkappen, Wellen) in den Tabellen zu finden.
3. Prüfen Sie in der Tabelle den Datumscode, um sicherzustellen, dass die Teilenummer für Ihre spezifische Einheit korrekt ist.
4. Beachten Sie, dass einige Teilenummern regionsspezifisch sein können.

Service-Bulletins und technische Änderungen

Am Ende des Handbuchs finden Sie eine Reihe von Service-Bulletins (SB). Diese sind essenziell für die Wartung:

• Sie enthalten Informationen zu Produktänderungen, die die Austauschbarkeit von Teilen beeinflussen können.
• Lesen Sie das entsprechende Service-Bulletin, bevor Sie Teile bestellen, die mit einem SB-Verweis in der Tabelle gekennzeichnet sind.
• Die Bulletins informieren über Änderungen an Gehäusen, Dichtungen, Kolben und anderen kritischen Komponenten.

Konfigurationsübersicht

Das Handbuch deckt verschiedene Baugruppen ab, darunter:

• Common Parts & Special Hardware: Grundlegende Komponenten und spezifische Hardware-Konfigurationen (CAA, CBA, CBC, etc.).
• Endkappen: Verschiedene Ausführungen der Endkappen (1-8, D, E, F-Q, T, U, V-X).
• Loop Flushing: Konfigurationen für die Loop-Flushing-Einheit.
• Charge Pressure Setting: Einstellungen für den Ladedruck.

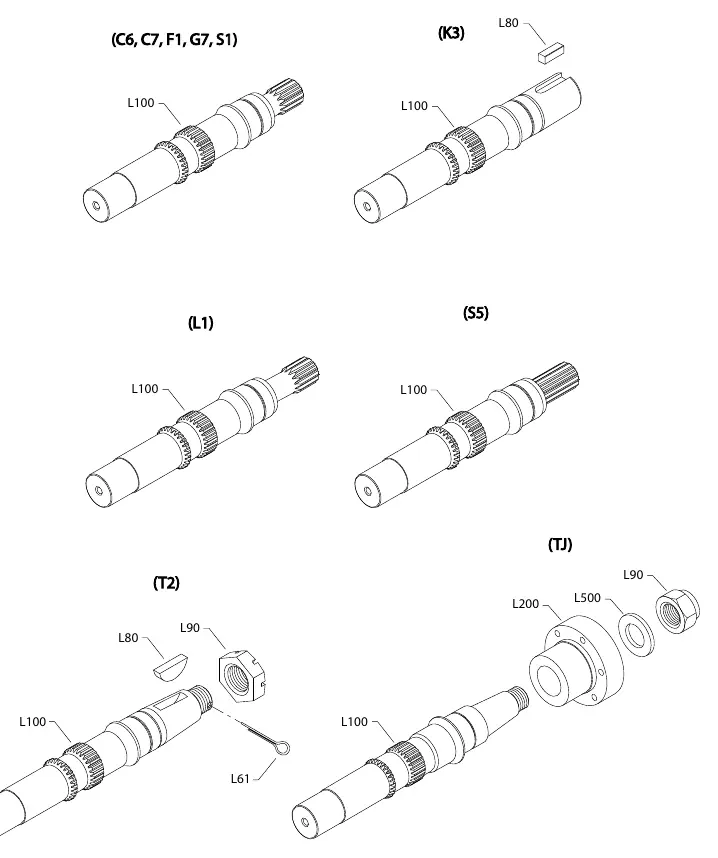

• Wellen: Verschiedene Wellenkonfigurationen (C6-TJ).
• Overhaul Seal Kit: Informationen zu Dichtungssätzen für die Überholung.
