Installationsanleitung für das elektrische 3-Wege-Ventil Danfoss 027R9972
Erfahren Sie, wie Sie das elektrische 3-Wege-Ventil Danfoss 027R9972 korrekt installieren, löten, schweißen und elektrisch anschließen. Diese Anleitung enthält wichtige technische Daten, Sicherheitshinweise und Wartungsschritte.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und Wartung des elektrischen 3-Wege-Ventils Danfoss Typ CTR 20. Das Ventil wird in einer halb geöffneten Position geliefert, die für den Lötvorgang beibehalten werden muss. Es darf nicht direkt an eine AC/DC-Stromquelle angeschlossen werden, sondern erfordert einen geeigneten Controller/Treiber.
Montage und Installation

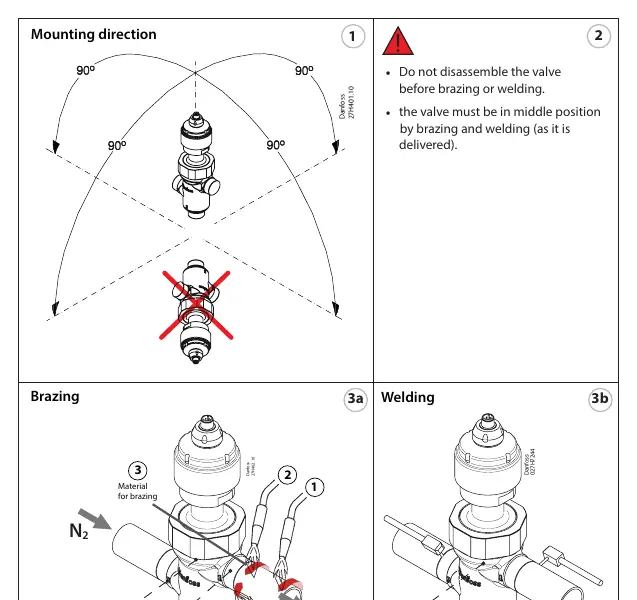

Das Ventil kann in verschiedenen Ausrichtungen montiert werden. Achten Sie darauf, das Ventil während des Lötens oder Schweißens nicht zu zerlegen. Die Temperatur am Ventilgehäuse darf beim Löten 75 °C nicht überschreiten.
- Löten: Verwenden Sie geeignete Flussmittel (z.B. Metalli tenacity No. 5) und Silberlot (z.B. Silver-Flo 55 oder 56). Verwenden Sie keine phosphorhaltigen Lötmetalle.
- Schweißen: Empfohlen wird das WIG-Schweißen mit Argon-Schutzgas bei ca. 60 A Stromstärke.
Elektrische Anschlüsse
Der Anschluss erfolgt über einen M12-Stecker. Die Belegung ist wie folgt:
- A1 und A2: Spule I
- B1 und B2: Spule II
Wartung
Für Wartungsarbeiten ist ein Service-Kit (Code 027H7248) mit drei O-Ringen erhältlich. Beim Austausch des Motors muss die Befestigungsschraube mit einem 72-mm-Schlüssel gelöst werden. Achten Sie beim Zusammenbau darauf, dass der Fixierstift korrekt in der Aussparung sitzt. Das maximale Anzugsdrehmoment beträgt 130 Nm.
Technische Daten
- Kältemittel: R744
- Umgebungstemperatur: -40 °C bis 60 °C
- Medientemperatur: 0 °C bis 150 °C
- Max. Betriebsdruck: 140 Bar / 2030 psig
- Phasenstrom: 100 mA RMS / 141 mA Peak
- Schrittrate: 75 Schritte/Sek.
- Gesamtschritte: 6600
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Ventil überhitzt beim Löten
Stellen Sie sicher, dass die Temperatur am Ventilgehäuse 75 °C nicht überschreitet.
Motor lässt sich nicht korrekt montieren
Prüfen Sie, ob der Fixierstift korrekt in der dafür vorgesehenen Aussparung sitzt.
Falsche Lötverbindung
Verwenden Sie keine phosphorhaltigen Lötmetalle wie BS: CP 1 oder DIN L-Ag 15P.
Vor der Verwendung
- Prüfen Sie, ob das Ventil in der halb geöffneten Lieferposition ist.
- Stellen Sie sicher, dass ein geeigneter Controller/Treiber vorhanden ist.
- Verwenden Sie für das Schweißen Argon-Schutzgas.
- Stellen Sie sicher, dass der 72-mm-Schlüssel für Wartungsarbeiten bereitliegt.
- Prüfen Sie die Kompatibilität des Kältemittels (R744).
Technische Daten in der Praxis
- Spulenwiderstand
- 52 Ohm ±10% bei 25 °C.
- Max. Betriebsdruck
- 140 Bar / 2030 psig darf nicht überschritten werden.
Abbildungen und Diagramme
- Flussrichtung A: 1 Eingang, 2 Ausgänge.
- Flussrichtung B: 2 Eingänge, 1 Ausgang.
- M12-Anschlussbelegung: A1/A2 für Spule I, B1/B2 für Spule II.
Modellkompatibilität
- Standardmäßig für Kältemittel R744 ausgelegt.
- Für andere Kältemittel muss Danfoss kontaktiert werden.
