Installationsanleitung für Danfoss 027R9797 ICAD-Stellantriebe

Detaillierte Anschlusspläne und Farbcodes für Danfoss ICAD-Stellantriebe der 1. und 2. Generation. Erfahren Sie, wie Sie die Verkabelung für Stromversorgung, digitale Ausgänge und analoge Ein-/Ausgänge korrekt vornehmen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Farbcodes für die Verkabelung der 1. und 2. Generation ICAD-Stellantriebe Seite 1 Pin-Belegung der 4-poligen und 8-poligen Steckverbinder Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe für die Verkabelung von Danfoss ICAD-Stellantrieben. Es enthält spezifische Farbcodes für die 1. und 2. Generation der Geräte sowie die Pin-Belegung für die 4-poligen und 8-poligen Steckverbinder. Stellen Sie sicher, dass Sie die korrekte Generation Ihres Geräts identifizieren, bevor Sie die Verkabelung vornehmen.

Anschlussbelegung nach Generation

Die Verkabelung unterscheidet sich je nach Generation des ICAD-Stellantriebs. Die Stromversorgung (3 x 0,25 mm²) und die Steuerleitungen (7 x 0,25 mm²) müssen gemäß den folgenden Farbcodes angeschlossen werden:

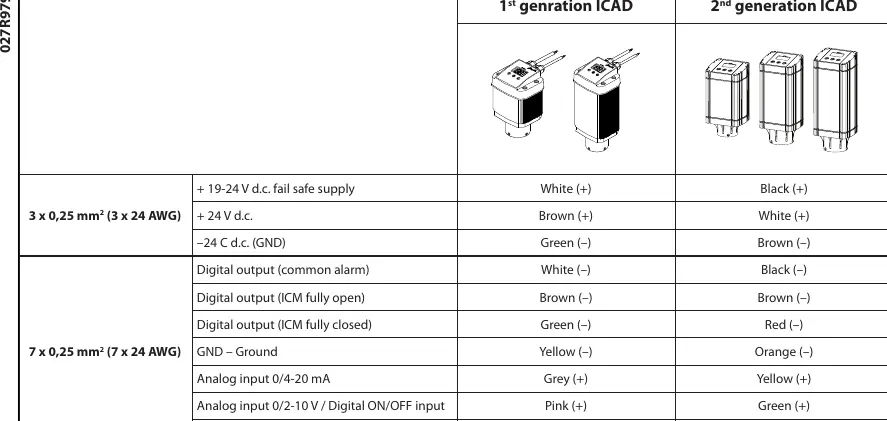

Farbcodes für die Verkabelung der 1. und 2. Generation ICAD-Stellantriebe
Farbcodes für die Verkabelung der 1. und 2. Generation ICAD-Stellantriebe
  • 1. Generation: Fail-Safe-Versorgung (Weiß), 24V DC (Braun), GND (Grün). Digitale Ausgänge und analoge Signale nutzen spezifische Farben wie Grau, Pink und Blau.
  • 2. Generation: Fail-Safe-Versorgung (Schwarz), 24V DC (Weiß), GND (Braun). Digitale Ausgänge und analoge Signale nutzen Farben wie Schwarz, Braun, Rot, Orange, Gelb und Grün.

Steckverbinder-Konfiguration

Die Geräte verfügen über zwei Anschlusstypen:

Pin-Belegung der 4-poligen und 8-poligen Steckverbinder
Pin-Belegung der 4-poligen und 8-poligen Steckverbinder
  • 4-Pin Stecker: Belegt mit Fail-Safe-Versorgung (Schwarz), Versorgungsspannung 24V DC (Weiß) und GND (Braun).
  • 8-Pin Stecker: Belegt mit digitalen Ausgängen (Common Alarm, ICM offen/geschlossen) sowie analogen Ein- und Ausgängen (0/4-20 mA, 0/2-10 V).

Herstellerinformationen

Danfoss A/S

Markenprofil
Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Falsche Verkabelung der Stromversorgung

Prüfen Sie die Farbcodes für die 1. und 2. Generation genau, da sich die Belegung der Adern (z.B. Weiß/Schwarz für Fail-Safe) unterscheidet.

Fehlfunktion der analogen Steuerung

Stellen Sie sicher, dass die analogen Eingänge (0/4-20 mA oder 0/2-10 V) korrekt an die entsprechenden Pins des 8-poligen Steckers angeschlossen sind.

Vor der Verwendung

  • Identifizieren Sie die Generation Ihres ICAD-Stellantriebs (1. oder 2. Generation).
  • Stellen Sie sicher, dass die Spannungsversorgung 24V DC beträgt.
  • Überprüfen Sie den Querschnitt der verwendeten Kabel (0,25 mm² / 24 AWG).
  • Stellen Sie sicher, dass eine unterbrechungsfreie Stromversorgung (UPS) für die Fail-Safe-Funktion vorhanden ist.
