Austausch-Anleitung für Danfoss Gland Seal 013G0290
Schnellstartanleitung für den Austausch der Danfoss Gland Seal 013G0290. Enthält wichtige Sicherheitshinweise zur Temperaturabsenkung, Werkzeuganforderungen und Schritt-für-Schritt-Anweisungen für verschiedene Ventilmodelle.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die Danfoss Gland Seal 013G0290 kann während des laufenden Betriebs ausgetauscht werden, ohne dass das System entleert werden muss. Wichtig: Vor Beginn der Arbeiten muss die Vorlauftemperatur des Systems auf maximal 30°C abgesenkt werden, um Verbrühungsgefahren zu vermeiden. Nach dem Austausch ist zwingend eine Dichtigkeitsprüfung durchzuführen.
Vorbereitung und Sicherheit
- Senken Sie die Vorlauftemperatur auf maximal 30°C.
- Stellen Sie sicher, dass das System drucklos oder sicher handhabbar ist.
- Halten Sie geeignetes Werkzeug bereit (Schraubenschlüssel 10mm und ggf. 17mm).
- Führen Sie nach der Montage immer eine Dichtigkeitsprüfung durch.
Austausch des Dichtelements
Der Austauschprozess variiert je nach Ventiltyp (RA-N, RA-IN, RA-FN, RA-DV, Bi-dir, BIV). Grundsätzlich gilt:
- Sensor entfernen: Lösen Sie den Thermostatkopf je nach Modell (Allen, Click oder Nut-System).
- Demontage: Entfernen Sie die alte Stopfbuchse mit einem 10mm-Schlüssel. Bei Modellen wie RA-DV oder BIV ist das Ventilgehäuse mit einem 17mm-Schlüssel in fester Position zu halten.
- Montage: Setzen Sie die neue Dichtung ein und ziehen Sie diese mit einem maximalen Drehmoment von 10 Nm fest.
- Sensor wieder anbringen: Stellen Sie den Sensor auf die Einstellung 'MAX 5' und montieren Sie ihn wieder auf das Ventilgehäuse.
Kontakt und Service
Danfoss A/S, Heating Segment. Weitere Informationen finden Sie unter heating.danfoss.com oder per E-Mail an [email protected]. Telefonischer Support: +45 7488 2222.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Undichtigkeit nach dem Austausch
Überprüfen Sie den korrekten Sitz der Dichtung und ziehen Sie diese mit maximal 10 Nm nach.
Verbrühungsgefahr
Stellen Sie sicher, dass die Vorlauftemperatur vor Beginn der Arbeiten auf 30°C abgesenkt wurde.
Vor der Verwendung
- Vorlauftemperatur auf 30°C senken
- 10mm Schraubenschlüssel bereitlegen
- 17mm Schraubenschlüssel für RA-DV/BIV Modelle bereitlegen
- Dichtheitsprüfung nach Montage einplanen
Technische Daten in der Praxis
- Max. Temperatur
- 30°C - Sicherheitstemperatur für den Austausch während des Betriebs.
- Max. Drehmoment
- 10 Nm - Maximal zulässige Kraft beim Festziehen der Stopfbuchse.

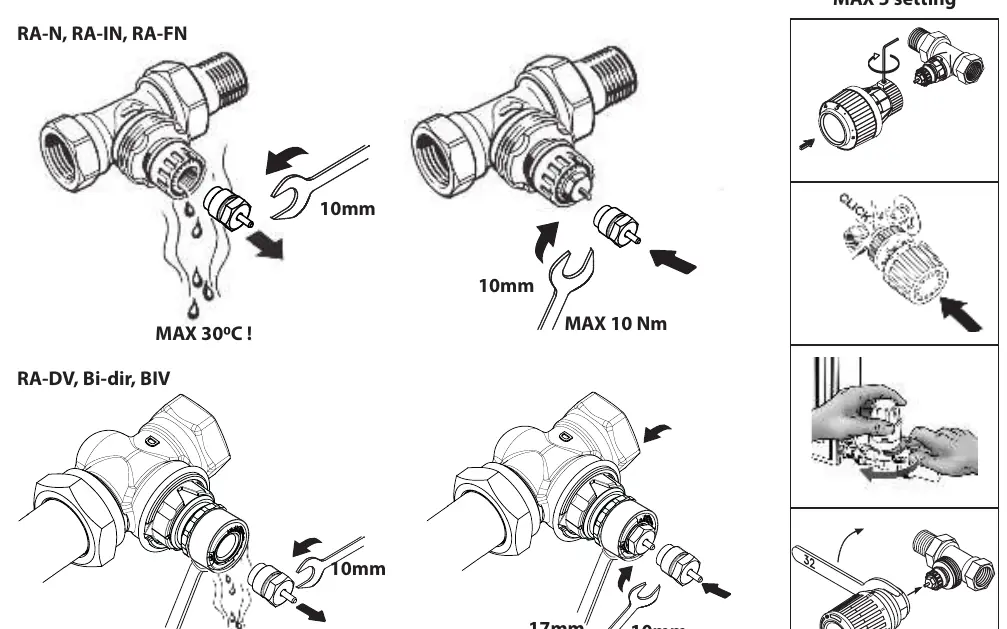

Abbildungen und Diagramme
- Die Abbildungen zeigen die Demontage des Thermostatkopfes für verschiedene Befestigungssysteme (Allen, Click, Nut).
- Spezielle Hinweise für RA-DV/BIV-Ventile zeigen die Verwendung eines 17mm-Schlüssels zur Fixierung des Gehäuses.
Modellkompatibilität
- Geeignet für Danfoss RA-N, RA-IN, RA-FN, RA-DV, Bi-dir und BIV Ventiltypen.
