Installations- und Einstellanleitung für Danfoss 013G7390 RA-N Einbauventil
Erfahren Sie, wie Sie das Danfoss 013G7390 RA-N Einbauventil korrekt installieren und den Durchfluss voreinstellen. Diese Anleitung enthält wichtige Drehmomentvorgaben, Werkzeugempfehlungen und Einstellschritte für eine optimale...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die fachgerechte Montage und die Voreinstellung des Danfoss RA-N Einbauventils (013G7390). Die Installation erfordert ein spezifisches Anzugsdrehmoment, um eine sichere Abdichtung zu gewährleisten. Die Voreinstellung des Durchflusses kann ohne Spezialwerkzeug direkt am Ventil vorgenommen werden, bevor der Thermostatfühler montiert wird.

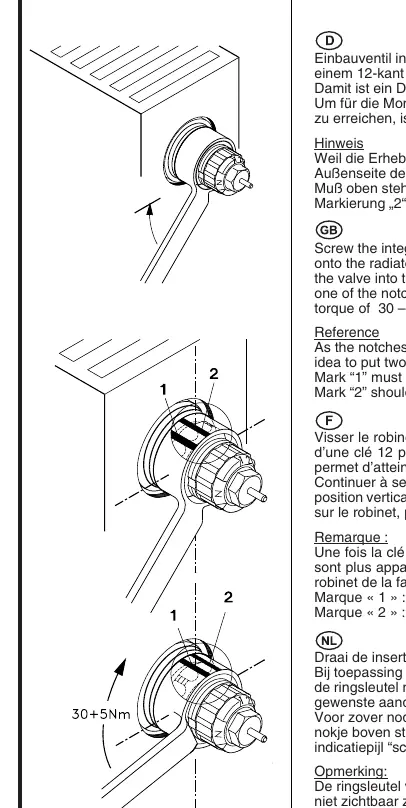

Montage des Einbauventils
Die Montage sollte mit Sorgfalt durchgeführt werden, um das Ventil nicht zu beschädigen und eine korrekte Ausrichtung zu gewährleisten:
- Drehen Sie das Einbauventil in den Heizkörper, bis es handfest sitzt und der Flansch am Heizkörperanschluss anliegt.
- Verwenden Sie einen 21 mm Ringschlüssel, um das Ventil weiter festzuziehen.
- Das Ventil muss um ca. 30° weitergedreht werden, was einem Drehmoment von 30–35 Nm entspricht.
- Tipp zur Ausrichtung: Da die Markierungen am Ventil bei aufgesetztem Schlüssel nicht sichtbar sind, empfiehlt es sich, zwei Hilfsmarkierungen auf der Außenseite des Ringschlüssels anzubringen. Markierung 1 sollte oben stehen, Markierung 2 zeigt den minimalen Anzugswinkel (Abstand zweier Erhebungen) an.

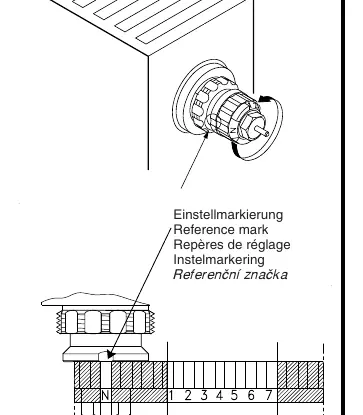

Voreinstellung des Durchflusses
Die Voreinstellung ermöglicht eine präzise Durchflussregulierung ohne Werkzeug:
- Die Einstellung erfolgt über den roten Einstellring am Ventil.
- Drehen Sie den roten Ring so, dass die gewünschte Zahl mit der Einstellmarkierung am Ventilgehäuse übereinstimmt.
- Der Einstellbereich umfasst die Werte 1 bis 7.
- In der Position N ist das Ventil vollständig geöffnet.
- Die Voreinstellung sollte vor der Montage des Thermostatfühlers erfolgen.
Technische Daten und Hinweise
Das Ventil ist für die RA 2000 Serie konzipiert. Weitere technische Informationen und spezifische Durchflussdiagramme können bei Danfoss oder dem Heizkörperhersteller angefordert werden.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Ventil lässt sich nicht korrekt ausrichten
Markieren Sie den Ringschlüssel mit zwei Hilfsmarkierungen, um die 30°-Drehung und die Ausrichtung der Einstellmarke besser zu kontrollieren.
Unklares Anzugsdrehmoment
Das Ventil muss mit 30-35 Nm angezogen werden. Dies entspricht einer Drehung von ca. 30° (einem 'Nokje') über den handfesten Sitz hinaus mit einem 21mm Ringschlüssel.
Vor der Verwendung
- 21 mm Ringschlüssel bereitlegen.
- Prüfen, ob das Ventil bis zum metallischen Anschlag eingedreht ist.
- Voreinstellung vor der Montage des Fühlers vornehmen.
- Sicherstellen, dass die Einstellmarkierung nach der Montage nach oben zeigt.
Technische Daten in der Praxis
- Einstellung N
- Ventil ist vollständig geöffnet.
- Einstellbereich 1-7
- Werte für die Durchflussregulierung.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Verwendung des Ringschlüssels und die Markierungen zur korrekten Ausrichtung des Ventils.
- Das Diagramm verdeutlicht die Voreinstellwerte (1-7) im Verhältnis zum Durchfluss.
Modellkompatibilität
- Geeignet für RA 2000 Serie.
