Montageanleitung für Danfoss ECL Comfort 100M
Erfahren Sie, wie Sie den Danfoss ECL Comfort 100M korrekt montieren und anschließen. Diese Anleitung enthält detaillierte Schritte zur Wand- und Hutschienenmontage sowie Schaltpläne für 230 V und 24 V Systeme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Montageanleitung für den Danfoss ECL Comfort 100M (Modell 087R9520). Es beschreibt die physische Installation des Geräts an der Wand oder auf einer Hutschiene sowie die grundlegenden elektrischen Anschlussmöglichkeiten für 230 V und 24 V Systeme.
Montage
Der ECL Comfort 100M kann auf zwei Arten montiert werden:
- Wandmontage: Das Gehäuse wird direkt an der Wand befestigt. Die Abdeckung lässt sich durch Lösen der Schrauben abnehmen, um den Zugriff auf die Montagepunkte zu ermöglichen.
- Hutschienenmontage: Das Gerät ist für die Montage auf einer Standard-Hutschiene ausgelegt. Das Gehäuse wird auf die Schiene aufgesetzt und eingerastet.
Nach der mechanischen Befestigung wird die Frontabdeckung wieder aufgesetzt und mit den entsprechenden Schrauben fixiert.
Elektrischer Anschluss

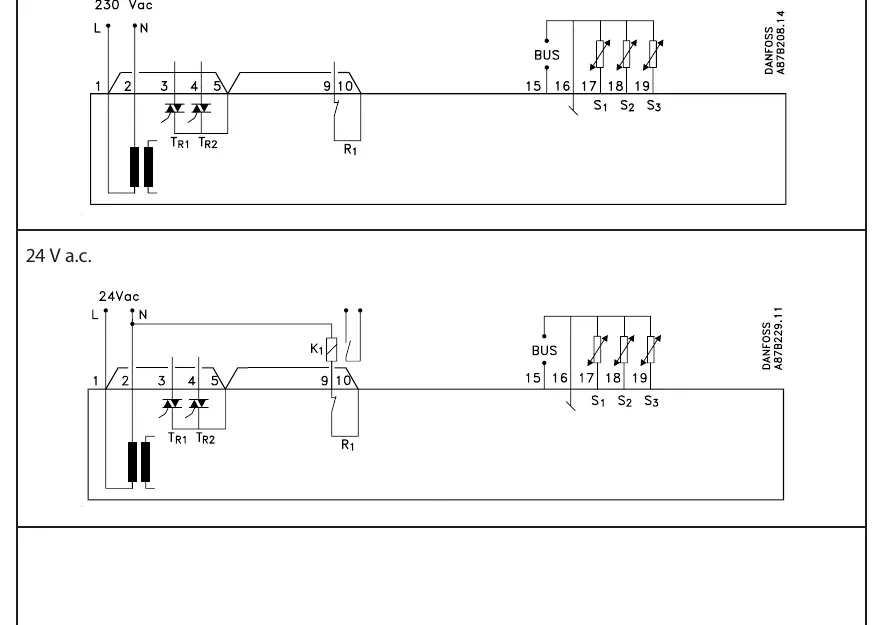

Die Anleitung enthält Schaltpläne für zwei Spannungsversorgungen:
- 230 V a.c.: Anschluss von Phase (L) und Neutralleiter (N) an die Klemmen 1 und 2.
- 24 V a.c.: Anschluss der 24 V Versorgung an die Klemmen 1 und 2.
Zusätzliche Anschlüsse umfassen die Klemmen 3-5 für Sensoren (TR1, TR2), 9-10 für den Ausgang (R1) sowie 15-19 für den BUS-Anschluss und weitere Sensoren (S1, S2, S3).
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Gehäuse lässt sich nicht öffnen
Stellen Sie sicher, dass alle Befestigungsschrauben an der Frontabdeckung vollständig gelöst wurden.
Unsicherheit bei der Spannungsversorgung
Prüfen Sie anhand des Schaltplans, ob Ihr System für 230 V a.c. oder 24 V a.c. ausgelegt ist, bevor Sie die Klemmen 1 und 2 belegen.
Vor der Verwendung
- Spannungsfreiheit der Leitungen sicherstellen
- Montageart (Wand oder Hutschiene) festlegen
- Passendes Werkzeug (Schraubendreher) bereitlegen
- Schaltplan für die entsprechende Spannung (230V/24V) prüfen
Technische Daten in der Praxis
- Klemmen 15-19
- BUS-Anschluss und Sensoreingänge S1-S3
Abbildungen und Diagramme

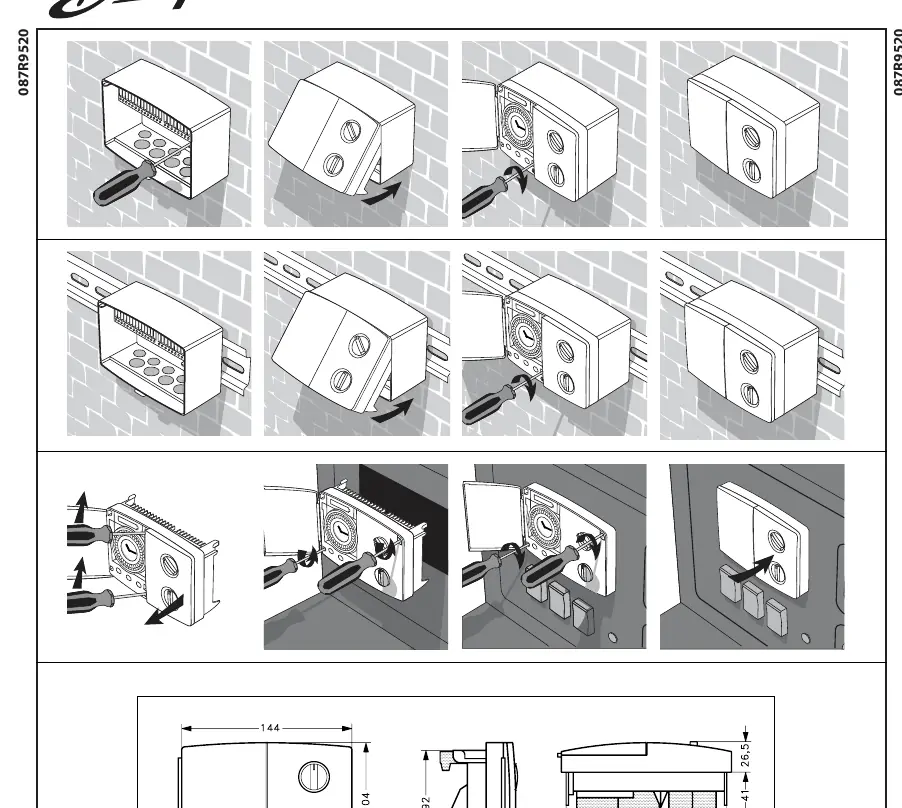

- Die obere Reihe der Zeichnungen zeigt die Wandmontage mit Schraubbefestigung.
- Die mittlere Reihe zeigt die Montage auf einer Hutschiene.
- Die untere Reihe zeigt das Öffnen und Schließen der Frontabdeckung.
Modellkompatibilität
- Geeignet für 230 V a.c. oder 24 V a.c. Systeme.
