Installationsanleitung für Danfoss Check and Stop valve Type OFC
Schnelle Installationsanleitung für das Danfoss Check and Stop valve Type OFC. Erfahren Sie alles über die korrekte Ausrichtung, Federkonfiguration, Drehmomente und Wartungsschritte für eine sichere Montage.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Wartung des Danfoss Check and Stop valve (Typ OFC). Das Ventil ist für den Einsatz in ölfreien Umgebungen mit Danfoss Turbocor-Kompressoren konzipiert. Wichtig: Die Feder des Rückschlagventils muss zwingend ausgetauscht werden, wenn eine andere Ausrichtung als die vertikale Installation nach unten gewählt wird. Die Federfarbe muss der gewählten Ausrichtung entsprechen.
Produktbeschreibung und Einsatzbereich
Das Ventil ist für den Einsatz mit folgenden Kältemitteln zugelassen: R134a, R513A, R515B und R1234ze(E). Für andere Kältemittel prüfen Sie bitte die Produktdetails unter http://store.danfoss.com/. Das Ventil ist für ölfreie Umgebungen ausgelegt.
Installation und Montage
Installieren Sie das Ventil direkt am Danfoss Turbocor-Kompressor. Schützen Sie das Ventil während der Installation vor Stößen. Alle Befestigungselemente und Schrauben müssen aus Edelstahl (mindestens Klasse A2-70) bestehen.

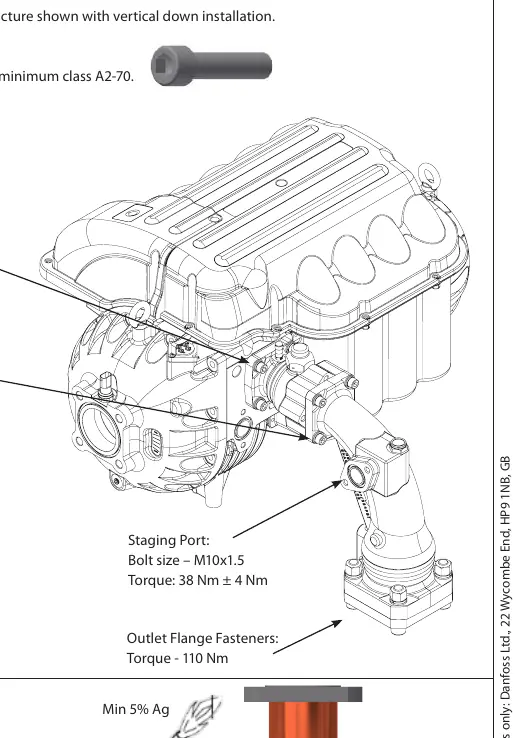

- Staging Port: Schraubengröße M10x1.5, Drehmoment 38 Nm ± 4 Nm.
- Auslassflansch-Befestigungen: Drehmoment 110 Nm.
- Hartlöten des Auslassflansches: Platzieren Sie den äußeren Flansch auf einem gleichmäßig geschnittenen Kupferrohr. Stellen Sie sicher, dass der Flansch während des Lötens nicht am Hauptgehäuse montiert ist. Verwenden Sie mindestens 5% Silberlot.
Ausrichtung und Federkonfiguration
Die Ausrichtung bestimmt die erforderliche Federfarbe. Eine falsche Federkonfiguration kann die Funktion beeinträchtigen.
- Vertikal nach unten (Auslieferungszustand): Blaue Feder.
- 45° nach unten: Gelbe Feder.
- Horizontal: Rote Feder.
- 45° nach oben / Vertikal nach oben: Nicht zulässig.
Wartung und Austausch der Feder
Wenn die Feder des Rückschlagventils ausgetauscht werden muss, gehen Sie wie folgt vor:
- Entfernen Sie den Rückschlagventileinsatz aus dem Hauptgehäuse.
- Entfernen Sie den Kopf des Rückschlagventils.
- Entfernen Sie die Feder und ersetzen Sie diese durch die Feder mit der korrekten Farbe basierend auf der beabsichtigten Ausrichtung.
- Setzen Sie den Kopf des Rückschlagventils und den Einsatz wieder ein.
- Installieren Sie den Auslassflansch, den O-Ring und die Befestigungselemente.
Hinweis: Verwenden Sie bei Bedarf Silikonspray am O-Ring. Tragen Sie die mitgelieferte Schmierung auf den O-Ring auf.
Technische Daten
- Medientemperatur: Min. 0 °C / 32 °F; Max. 90 °C / 194 °F (kurzzeitig bis 100 °C / 212 °F).
- Max. Betriebsdruck (PS/MWP): 23 bar / 334 psig.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Falsche Federfarbe für die gewählte Ausrichtung
Die Feder muss zwingend entsprechend der Ausrichtung (Blau=Vertikal unten, Gelb=45° unten, Rot=Horizontal) gewählt werden.
Flansch während des Lötens am Gehäuse montiert
Der Flansch darf während des Hartlötens nicht am Hauptgehäuse montiert sein, um Schäden zu vermeiden.
Ventil in nicht zulässiger Position (z.B. vertikal nach oben)
Die Installation in 45° nach oben oder vertikal nach oben ist nicht zulässig.
Vor der Verwendung
- Prüfen Sie, ob das Kältemittel kompatibel ist (R134a, R513A, R515B, R1234ze(E)).
- Stellen Sie sicher, dass die Umgebung ölfrei ist.
- Wählen Sie die korrekte Federfarbe basierend auf der geplanten Einbaulage.
- Verwenden Sie nur Edelstahl-Befestigungselemente (Klasse A2-70).
- Prüfen Sie die Drehmomente: 38 Nm für Staging Port, 110 Nm für Auslassflansch.
Technische Daten in der Praxis
- PS/MWP 23 bar
- Maximal zulässiger Betriebsdruck des Ventils.
- Medientemperatur 0°C - 90°C
- Zulässiger Temperaturbereich des Mediums (kurzzeitig bis 100°C).
Abbildungen und Diagramme

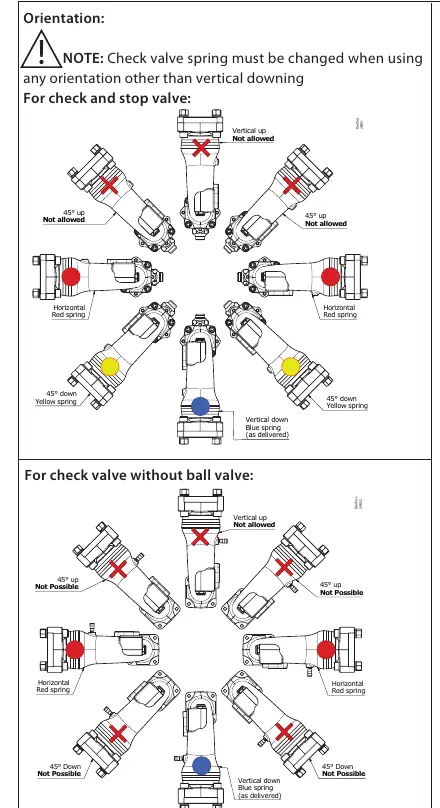

- Die Ausrichtungstabelle zeigt die korrekte Federfarbe für jede Einbaulage.

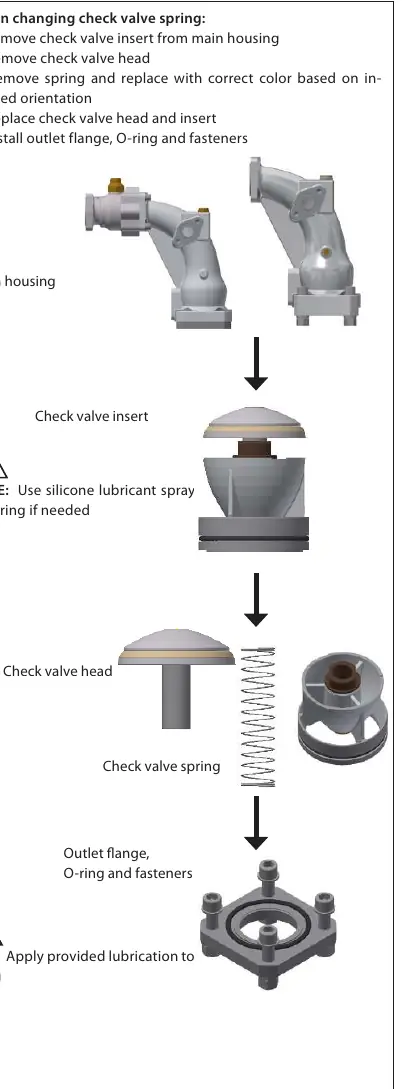

- Die Explosionszeichnung verdeutlicht die Reihenfolge beim Austausch der Ventilfeder.
