Installationsanleitung für Danfoss Aveo Tamperproof Thermostat-Sensoren
Erfahren Sie, wie Sie die Danfoss Aveo Tamperproof Thermostat-Sensoren installieren, Temperaturbegrenzungen festlegen und einen Diebstahlschutz einrichten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage, die Einstellung der Temperaturbegrenzung (Minimum und Maximum) sowie die Einrichtung des Diebstahlschutzes für die Danfoss Aveo Tamperproof Thermostat-Sensoren. Die Sensoren sind für den Einsatz in Umgebungen konzipiert, in denen eine unbefugte Manipulation der Temperatureinstellungen verhindert werden soll.
Installation
- Entfernen Sie den alten Thermostatkopf vom Ventil.
- Setzen Sie den Danfoss Aveo Sensor auf das Ventilgehäuse.
- Drücken Sie den Sensor fest auf das Ventil, bis ein Klickgeräusch zu hören ist.
- Sichern Sie die Verbindung mit einem 2mm Inbusschlüssel.
Temperaturbegrenzung
Die Temperaturbegrenzung kann sowohl für den maximalen als auch für den minimalen Einstellwert vorgenommen werden:

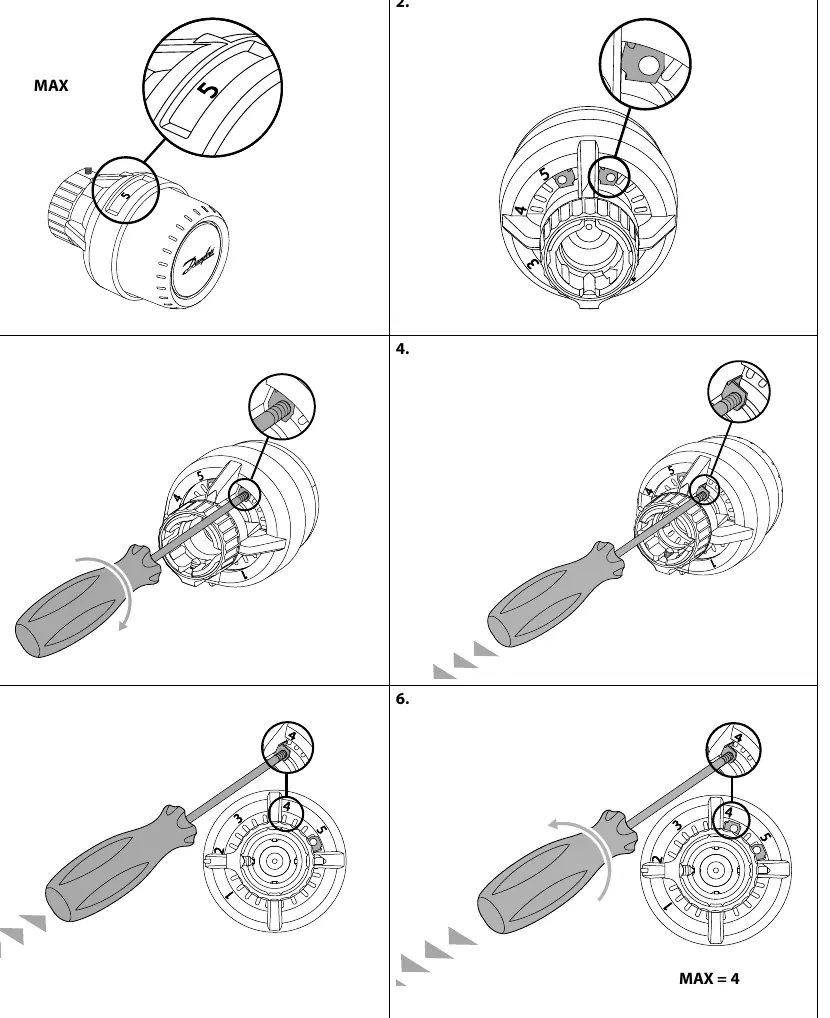

- Maximum: Entfernen Sie die Skalenabdeckung, lösen Sie die Schraube und positionieren Sie den Begrenzungsstift auf den gewünschten Maximalwert (z.B. 4). Ziehen Sie die Schraube wieder fest.
- Minimum: Ähnlich wie beim Maximum wird der Begrenzungsstift auf den gewünschten Minimalwert (z.B. 2) gesetzt, um zu verhindern, dass der Sensor unter diesen Wert gedreht wird.
Diebstahlschutz
Um den Sensor gegen Diebstahl zu sichern, kann ein spezieller Sicherungsstift eingesetzt werden. Dieser wird in die dafür vorgesehene Öffnung am Sensor eingesetzt und mit einem Schraubendreher fixiert, um ein unbefugtes Abnehmen des Thermostatkopfes zu verhindern.
Wartung und Zubehör
Die Skalenabdeckung kann bei Bedarf ausgetauscht werden. Für die Montage und Sicherung sind spezifische Ersatzteile und Werkzeuge erhältlich (Code-Nummern 013G1237, 013G1236, 013G1232, 015G4952). Bei Fragen wenden Sie sich bitte an Danfoss A/S, danfoss.com, Telefon +45 7488 2222.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Sensor lässt sich nicht auf das Ventil schieben
Stellen Sie sicher, dass das Ventil vollständig geöffnet ist und der Sensor korrekt ausgerichtet ist, bevor Sie ihn festdrücken.
Temperatur lässt sich über den gewünschten Wert hinaus einstellen
Überprüfen Sie, ob die Begrenzungsstifte für Minimum oder Maximum korrekt positioniert und die Schrauben fest angezogen sind.
Vor der Verwendung
- 2mm Inbusschlüssel für die Montage
- Schraubendreher für die Temperaturbegrenzung
- Passende Sicherungsstifte für Diebstahlschutz (falls erforderlich)
- Kompatibles Danfoss Ventilgehäuse
Technische Daten in der Praxis
- 2mm Inbusschlüssel
- Erforderliches Werkzeug zur Fixierung des Sensors am Ventil.
- Code 013G1232
- Set mit 20 Diebstahlschutz-Stiften.
- Code 015G4952
- Set mit 20 Ersatz-Skalenabdeckungen.
Abbildungen und Diagramme
- Seite 1 zeigt die 4-stufige Montage des Sensors.
- Seite 2 und 3 illustrieren die präzise Einstellung der Temperaturbegrenzung mittels Schraubendreher.
- Seite 4 zeigt die Installation des Diebstahlschutzes.
Modellkompatibilität
- Geeignet für Danfoss Aveo Tamperproof Thermostat-Sensoren.
