Installationsanleitung für Danfoss Aveo Tamperproof Thermostat-Sensoren
Erfahren Sie, wie Sie die Danfoss Aveo Tamperproof Thermostat-Sensoren installieren, die Temperaturbegrenzung einstellen und den Diebstahlschutz aktivieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage, die Einstellung der Temperaturbegrenzung (Minimum/Maximum) sowie die Aktivierung des Diebstahlschutzes für die Danfoss Aveo Tamperproof Thermostat-Sensoren. Die Sensoren sind für den Einsatz an Heizkörperventilen konzipiert und bieten manipulationssichere Funktionen.

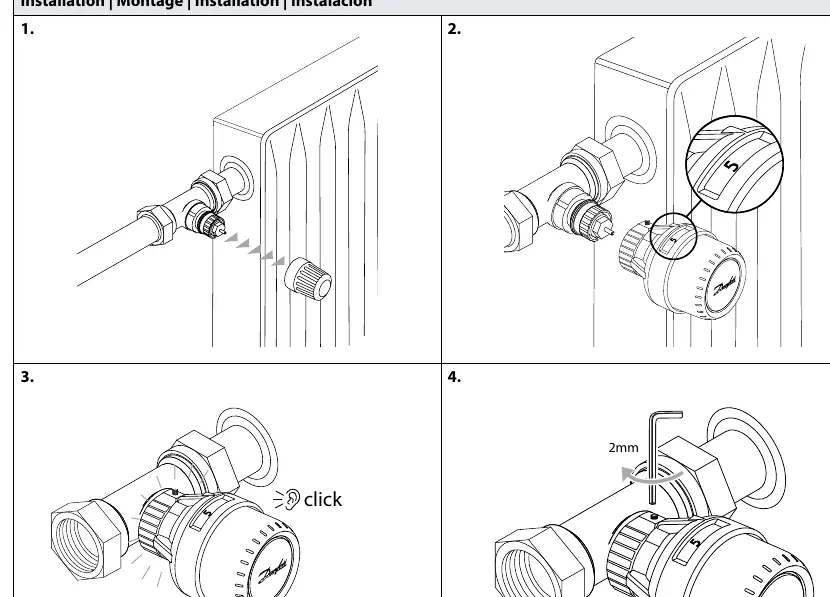

Montage
- Entfernen Sie die vorhandene Abdeckung oder den alten Thermostatkopf vom Ventil.
- Setzen Sie den Danfoss Aveo Sensor auf das Ventilgehäuse.
- Drücken Sie den Sensor fest auf das Ventil, bis ein Klickgeräusch zu hören ist.
- Sichern Sie die Verbindung bei Bedarf mit einem 2mm Inbusschlüssel.
Temperaturbegrenzung
Die Sensoren ermöglichen eine präzise Begrenzung des Temperaturbereichs, um unbefugte Änderungen zu verhindern.

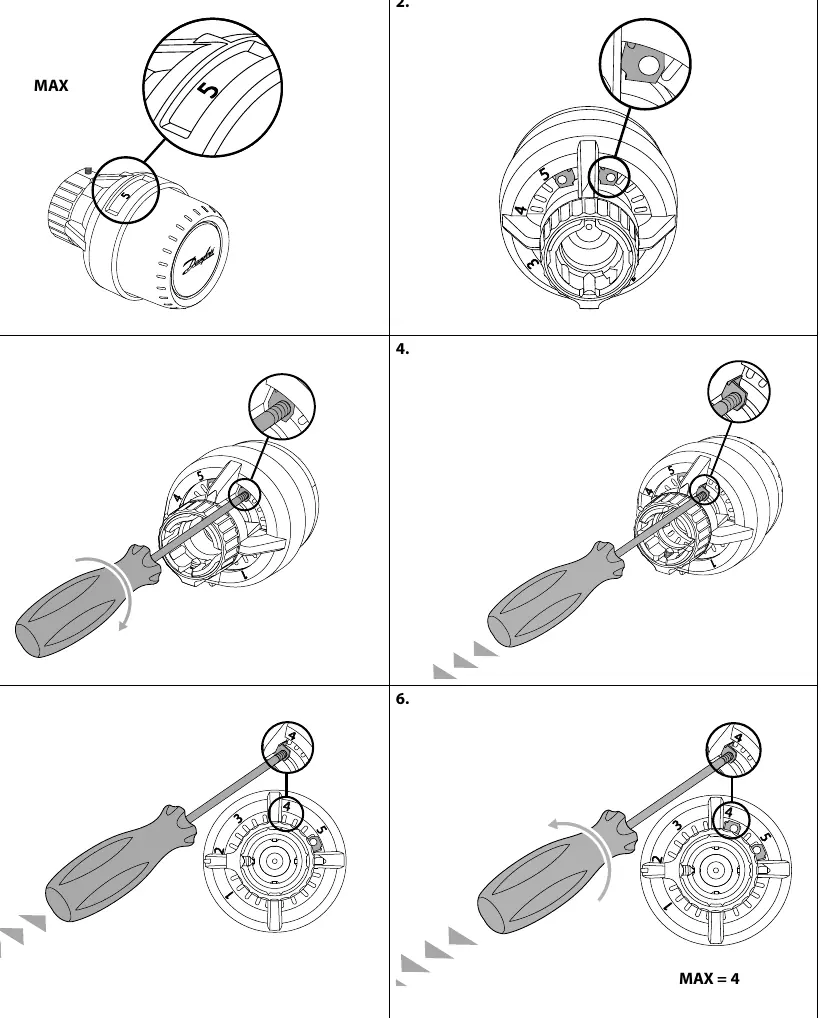

Maximale Temperaturbegrenzung
- Stellen Sie den Sensor auf die gewünschte maximale Position (z.B. 5).
- Entfernen Sie die Abdeckung, um die internen Begrenzungsstifte freizulegen.
- Verwenden Sie einen Schraubendreher, um die Stifte so zu positionieren, dass der Drehbereich auf den gewünschten Maximalwert (z.B. 4) begrenzt wird.
Minimale Temperaturbegrenzung
- Stellen Sie den Sensor auf die gewünschte minimale Position (z.B. 2).
- Öffnen Sie die Abdeckung und nutzen Sie einen Schraubendreher, um die Begrenzungsstifte entsprechend auf den gewünschten Minimalwert einzustellen.

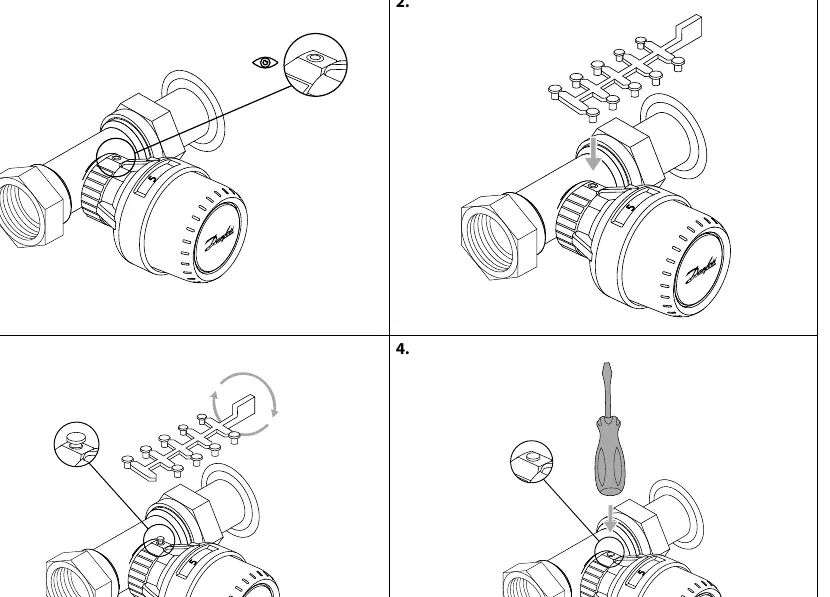

Diebstahlschutz
Um den Sensor gegen Diebstahl zu sichern, kann eine zusätzliche Sicherung installiert werden:
- Positionieren Sie den Sicherungsstift an der dafür vorgesehenen Stelle am Sensorhals.
- Drücken Sie den Stift fest in die Öffnung.
- Verwenden Sie bei Bedarf ein Werkzeug, um die Sicherung vollständig zu fixieren.
Skalenabdeckung
Die Skalenabdeckung kann bei Bedarf entfernt oder ausgetauscht werden, indem sie vorsichtig vom Gehäuse abgehebelt wird.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Sensor lässt sich nicht auf das Ventil schieben
Stellen Sie sicher, dass das Ventil vollständig frei ist und der Sensor korrekt ausgerichtet ist, bis das Klickgeräusch ertönt.
Temperaturbegrenzung lässt sich nicht einstellen
Stellen Sie sicher, dass die Abdeckung korrekt entfernt wurde und der richtige Schraubendreher für die Begrenzungsstifte verwendet wird.
Vor der Verwendung
- Prüfen Sie, ob das Ventilgehäuse kompatibel ist.
- Halten Sie einen 2mm Inbusschlüssel bereit.
- Halten Sie einen passenden Schraubendreher für die Stifteinstellung bereit.
- Stellen Sie sicher, dass die Umgebungstemperatur für die Montage geeignet ist.
Technische Daten in der Praxis
- 2mm Inbusschlüssel
- Erforderliches Werkzeug zur mechanischen Sicherung des Sensors am Ventil.
- Code 013G1237
- Ersatzteilnummer für Begrenzungsstifte.
- Code 013G1232
- Set mit 20 Diebstahlschutz-Sicherungsstiften.
Abbildungen und Diagramme
- Die Abbildungen zeigen die schrittweise Montage durch Aufstecken und Einrasten.
- Die Temperaturbegrenzung wird durch das Verschieben interner Stifte mittels Schraubendreher erreicht.
- Der Diebstahlschutz wird durch Einsetzen eines Sicherungsstifts in die seitliche Öffnung realisiert.
Modellkompatibilität
- Geeignet für Danfoss Aveo Tamperproof Serie.
- Spezifische Ersatzteile (Code-Nummern) sind für die jeweilige Funktion (Diebstahlschutz, Begrenzung) zu verwenden.
