Installationsanleitung für Danfoss 009R9666 Absperrkugelhahn Typ GBC
Erfahren Sie, wie Sie den Danfoss GBC Absperrkugelhahn korrekt installieren, löten und bedienen. Dieser Leitfaden enthält wichtige Drehmomentwerte, Sicherheitshinweise für R744-Systeme und Anweisungen zur fachgerechten Montage.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und Bedienung des Danfoss Absperrkugelhahns Typ GBC (90 bar). Das Ventil ist für den Einsatz mit dem Kältemittel R744 (CO2) konzipiert. Die Installation darf ausschließlich durch autorisiertes Fachpersonal erfolgen, da ein unsachgemäßes Schließen des Ventils zu einem gefährlichen Druckaufbau im System führen kann.
Technische Daten und Einsatzbedingungen
- Kältemittel: R 744 (CO2)
- Max. Betriebsdruck (PS/MWP): 90 bar / 1305 psig
- Medientemperaturbereich: -40 °C bis 100 °C (-40 °F bis 212 °F)
Installation und Löten
Beim Einbau des Ventils in das Rohrleitungssystem sind folgende Schritte zu beachten:

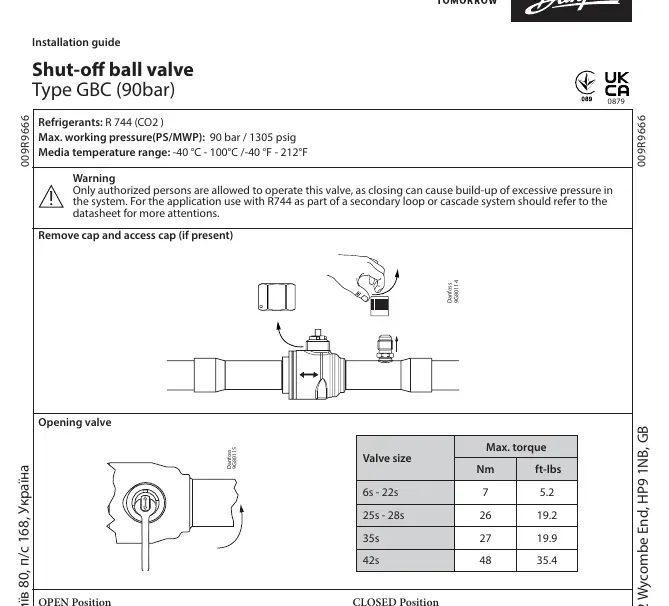

- Entfernen Sie die Schutzkappe und die Zugangskappe (falls vorhanden).
- Beim Löten ist kein nasses Tuch zum Kühlen erforderlich.
- Führen Sie Stickstoff (N2) von der gegenüberliegenden Seite der Lötstelle zu.
- Beachten Sie die maximalen Lötzeiten und Temperaturen: Max. 850 °C (1562 °F) an der Lötstelle, max. 150 °C am Ventilkörper und max. 100 °C am Dichtungsbereich.
- Verwenden Sie Lot mit mindestens 5 % Silberanteil.
Ventilbedienung und Wartung
Das Ventil wird durch Drehen des Spindelmechanismus geöffnet oder geschlossen. Achten Sie beim Festziehen der Kappen auf die spezifischen Drehmomentvorgaben für die jeweilige Ventilgröße, um Undichtigkeiten oder Beschädigungen zu vermeiden. Ein Schrader-Ventil (falls vorhanden) sollte mit einem Drehmoment von ca. 0,3 Nm (0,2 ft-lbs) installiert werden.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Gefahr von übermäßigem Druckaufbau
Das Ventil darf nur von autorisiertem Personal bedient werden. Stellen Sie sicher, dass das Systemdesign den Druck sicher handhaben kann.
Beschädigung durch Überhitzung beim Löten
Halten Sie die Temperaturgrenzen ein: max. 150 °C am Ventilkörper und 100 °C am Dichtungsbereich. Verwenden Sie Stickstoffspülung.
Vor der Verwendung
- Prüfen Sie, ob das Ventil für den Systemdruck von 90 bar geeignet ist.
- Stellen Sie sicher, dass das Kältemittel R744 (CO2) verwendet wird.
- Entfernen Sie alle Kappen vor dem Lötvorgang.
- Bereiten Sie die Stickstoffzufuhr für den Lötvorgang vor.
- Überprüfen Sie das korrekte Drehmoment für die Kappenmontage basierend auf der Ventilgröße.
Technische Daten in der Praxis
- Max. working pressure (PS/MWP)
- Der maximal zulässige Betriebsdruck beträgt 90 bar (1305 psig).
- Max. torque (Ventilgröße)
- Das Anzugsdrehmoment für die Kappen variiert je nach Ventilgröße (z.B. 10 Nm für 6s-12s bis 32 Nm für 42s).
Abbildungen und Diagramme
- Die Diagramme zeigen die korrekte Ausrichtung der Spindel für die Positionen 'Fully open' und 'Fully closed'.
- Die Löt-Diagramme illustrieren die zeitliche Begrenzung der Hitzeeinwirkung je nach Ventilgröße.
Modellkompatibilität
- Nur für R744 (CO2) Kältemittel zugelassen.
- Bei Anwendung in Sekundärkreisläufen oder Kaskadensystemen ist das spezifische Datenblatt zu beachten.
