Bedienungsanleitung für CPG 15K Unterbrechungsfreie Stromversorgung

Schnellstartanleitung und vollständiges Handbuch für die CPG 15K USV. Erfahren Sie alles über Installation, Verkabelung, LCD-Bedienung, Fehlerbehebung und technische Spezifikationen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Dieses Handbuch beschreibt die Installation, den Betrieb und die Wartung der CPG Online-USV-Systeme (15K-200K). Es enthält detaillierte Anweisungen zur Verkabelung, LCD-Menüführung und Fehlerbehebung. S. 1, 45

Wichtigste Schritte

Installation und Verkabelung S. 11, 14
LCD-Menübedienung S. 16, 20

Erste Inbetriebnahme

Initialisierung S. 16, 40

Probleme und Lösungen

Überlast

Last reduzieren und USV neu starten.

S. 43, 45

Fehlercodes

Code	Bedeutung	Maßnahme	Seiten
09	Überlast	Last reduzieren.	S. 45, 47
43	Überlast (Fehler)	Last reduzieren und neu starten.	S. 45, 46

Wartung und Reset

Wartungs-Bypass S. 41, 44

Technische Daten

Parameter	Wert	Hinweis	Seiten
Eingangsspannung	208V / 400V	Modellabhängig	S. 47, 48

Wo es im PDF steht

Sicherheitshinweise S. 1, 4
Installation S. 4, 15
Bedienung S. 16, 44
Fehlerbehebung S. 45
Spezifikationen S. 47, 48

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 9

Seite 10

Seite 11

Seite 12

Verkabelungsdiagramm für Parallelbetrieb

Seite 17

Seite 18

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als umfassende Bedienungsanleitung für die CPG Online-USV-Systeme (15K bis 200K). Es richtet sich an qualifiziertes Personal für Installation, Wartung und Betrieb. Wichtige Sicherheitsvorkehrungen, wie die Einhaltung der Umgebungstemperatur unter 35°C und die korrekte Erdung, müssen zwingend beachtet werden.

Installation und Verkabelung

Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen. Stellen Sie sicher, dass die Netzleitungen und Schutzschalter für die Kapazität der USV ausgelegt sind. Verwenden Sie keine Standard-Wandsteckdosen als Eingangsquelle.

Positionierung: Sorgen Sie für ausreichende Belüftung (mindestens 50 cm Abstand zu allen Seiten).
Verkabelung: Beachten Sie die spezifischen AWG-Querschnitte für Eingang, Ausgang, Neutralleiter, Batterie und Erdung gemäß der Tabelle im Handbuch (Seite 14).
Parallelbetrieb: Für den Parallelbetrieb müssen alle Einheiten identisch konfiguriert sein. Die Verkabelung erfordert den Anschluss von Parallel- und Stromverteilungskabeln.

Bedienung des LCD-Displays

Das LCD-Display bietet Zugriff auf fünf Hauptmenüs:

Control: Ein-/Ausschalten der USV, Batterietest, Stummschaltung.
Measure: Echtzeitwerte für Spannung, Strom, Leistung und Temperatur.
Setting: Konfiguration von Parametern (Allgemein, Elektronik, Batterie, Wartung).
Info: Systeminformationen und Versionen.
Data Log: Aufzeichnung von Warn- und Fehlermeldungen.

Fehlerbehebung

Bei Störungen zeigt das Display Fehler- oder Warncodes an. Überprüfen Sie das Fehlerprotokoll im "DATA LOG"-Menü. Häufige Probleme wie Überlast (Code 09/43) erfordern das Reduzieren der angeschlossenen Last. Bei internen Fehlern kontaktieren Sie bitte Ihren Händler.

Wartung und Lagerung

Die USV enthält gefährliche Spannungen. Vor Wartungsarbeiten müssen Batterien getrennt und Kondensatoren entladen werden. Lagern Sie die USV an einem kühlen, trockenen Ort und laden Sie die Batterien regelmäßig gemäß der Tabelle auf Seite 46 nach.

Praktische Hilfe

Typische Probleme

Keine Anzeige/Alarm trotz Netzspannung

Prüfen Sie, ob das Eingangskabel fest angeschlossen ist.

Warncode 0B (EPO aktiviert)

Stellen Sie sicher, dass der EPO-Schalter geschlossen ist oder die Brücke korrekt sitzt.

Warncode 01 (Batteriefehler)

Überprüfen Sie den korrekten Anschluss der internen oder externen Batterien.

Überlast (Code 09 oder 43)

Reduzieren Sie die angeschlossene Last am USV-Ausgang.

Vor der Verwendung

Sichtprüfung auf Transportschäden vor der Installation.
Sicherstellen, dass die Umgebungstemperatur 35°C nicht überschreitet.
Batterien gemäß den Anschlusshinweisen korrekt verbinden.
Sicherstellen, dass die Netzleitungen für die USV-Kapazität ausgelegt sind.
Qualifiziertes Personal für die Installation beauftragen.

Technische Daten in der Praxis

Eingangsspannung: Modellabhängig: 208V oder 400V Systeme verfügbar.
Betriebstemperatur: 0°C bis 40°C (Lebensdauer der Batterie sinkt über 25°C).

Abbildungen und Diagramme

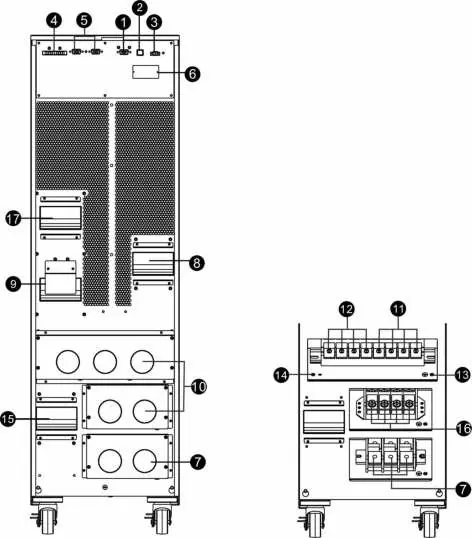

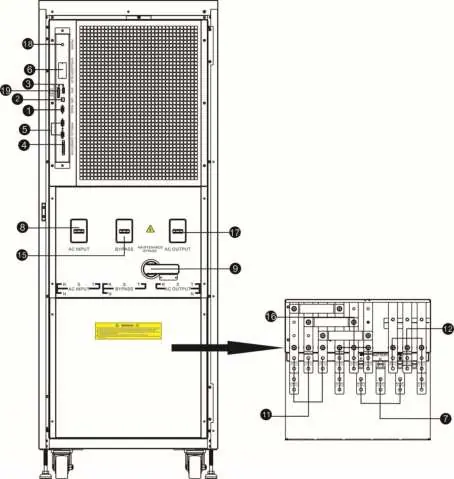

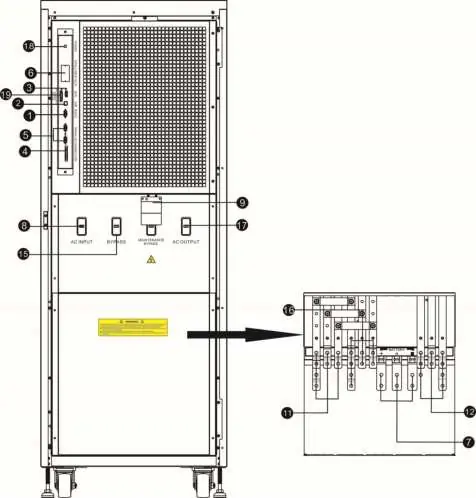

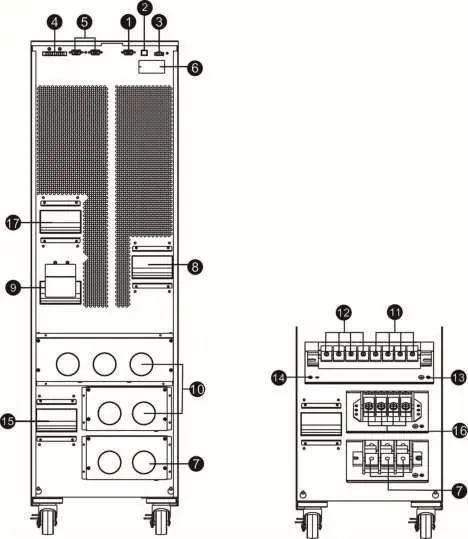

Die Rückwanddiagramme (Seite 8-12) zeigen die Positionen der Anschlüsse, Schalter und Kommunikationsports.
Die Klemmenbelegungspläne (Seite 15-16) sind für die korrekte Verkabelung von Eingang, Ausgang und Batterie essenziell.
Die Parallel-Verkabelungspläne (Seite 17-18) zeigen die notwendigen Verbindungen zwischen mehreren USV-Einheiten.

Modellkompatibilität

Nicht für medizinische Lebenserhaltungssysteme empfohlen.
Nicht in Umgebungen mit brennbaren Gasen oder leitfähigem Metallstaub installieren.
Parallelbetrieb nur mit identischen Modellen möglich.
