Comelit 1210A Systemnetzteil - Installationsanleitung und...

Schnellstartanleitung und technisches Handbuch für das Comelit 1210A Systemnetzteil. Erfahren Sie alles über Installation, Verkabelung, technische Daten und Sicherheitshinweise für Simplebus2-Anlagen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Das Comelit 1210A ist ein Systemnetzteil, das speziell für Simplebus2-Anlagen entwickelt wurde. Bei einem Kurzschluss muss die Stromversorgung für ca. 5 Minuten unterbrochen werden, um das Gerät zurückzusetzen. Beachten Sie, dass die Verwendung von geschirmten Kabeln die maximalen Distanzen um 50 % reduzieren kann.

Installation und Sicherheit

Das Gerät ist ausschließlich für die Verwendung in Innenräumen bestimmt. Die Installation muss in einem geschlossenen Schaltschrank erfolgen, der nur qualifiziertem Personal zugänglich ist. Vor dem Videosprechstellen-System muss ein geeigneter allpoliger Netzschalter mit einer Kontaktöffnung von mindestens 3 mm installiert werden.

  • Trennen Sie vor allen Arbeiten an der Verkabelung die Stromversorgung.
  • Bringen Sie nach der Installation die Schutzabdeckungen an den Klemmen wieder an.
  • Blockieren Sie nicht die Belüftungs- und Wärmeableitungsschlitze des Geräts.
  • Die Installation eines Netzfilters wird empfohlen, um das System vor elektrischen Störungen zu schützen.

Anschlussbelegung

Das Netzteil verfügt über folgende Anschlüsse:

Anschlussdiagramm für das Netzteil 1210A
Anschlussdiagramm für das Netzteil 1210A
  • L N: Eingang für die Netzspannung 230V.
  • L1 L1: Busleitung für externe Einheiten (34V).
  • L2 L2: Busleitung für interne Einheiten (34V).

Technische Daten

  • Versorgungsspannung: 230 VAC / 50-60 Hz
  • Ausgangsspannung: 34 VDC
  • Max. Stromabgabe: 1 A
  • Max. Stromaufnahme: 350 mA
  • Max. Leistungsabgabe: 34 W
  • Betriebstemperatur: 0 bis 40 °C
  • Bauform: 8 DIN-Module

Verkabelung und Distanzen

Die maximale Reichweite der Verkabelung hängt vom verwendeten Kabeltyp ab. Achten Sie bei der Verwendung von UTP-Kabeln mit Multi-Paar-Anschluss strikt auf die in der Anleitung angegebenen Farbcodes, um eine korrekte Funktion zu gewährleisten.

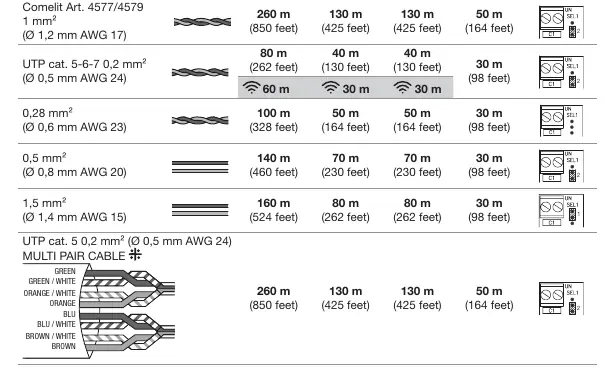

Tabelle der maximalen Kabellängen
Tabelle der maximalen Kabellängen

Praktische Hilfe

Typische Probleme

Kurzschluss im System

Unterbrechen Sie die Stromversorgung für ca. 5 Minuten, um das Gerät zurückzusetzen.

Reduzierte Reichweite

Die Verwendung von geschirmten Kabeln kann die Distanzen um 50 % verringern. Prüfen Sie den Kabeltyp.

Vor der Verwendung

  • Installieren Sie das Gerät nur in Innenräumen.
  • Montage in einem geschlossenen Schaltschrank erforderlich.
  • Installieren Sie einen allpoligen Netzschalter (mind. 3 mm Kontaktöffnung) vor dem System.
  • Trennen Sie die Stromversorgung vor allen Arbeiten an der Verkabelung.
  • Stellen Sie sicher, dass die Belüftungsschlitze nicht blockiert sind.

Technische Daten in der Praxis

Eingangsspannung
230V AC / 50-60 Hz
Ausgangsspannung
34V DC für Simplebus2-Komponenten
Max. Stromabgabe
1 A

Abbildungen und Diagramme

  • L N: Netzanschluss 230V.
  • L1 L1: Busleitung für externe Einheiten (34V).
  • L2 L2: Busleitung für interne Einheiten (34V).

Modellkompatibilität

  • Geeignet für Simplebus2-Systeme.
