Bedienungsanleitung für Cobra Fortis 14L, 17B, 20B, 25B Rasenmäher

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung gilt für die Cobra Fortis Rasenmäher-Modelle 14L, 17B, 20B und 25B. Der Rasenmäher ist ausschließlich für die Pflege von Hausgärten und Sportrasenflächen vorgesehen. Es ist strengstens untersagt, das Gerät zum Trimmen von Hecken, zum Reinigen von Gehwegen oder als Antriebseinheit für andere Werkzeuge zu verwenden. Vor jedem Gebrauch müssen die Sicherheitsanweisungen gelesen und verstanden werden.

Teilebeschreibung

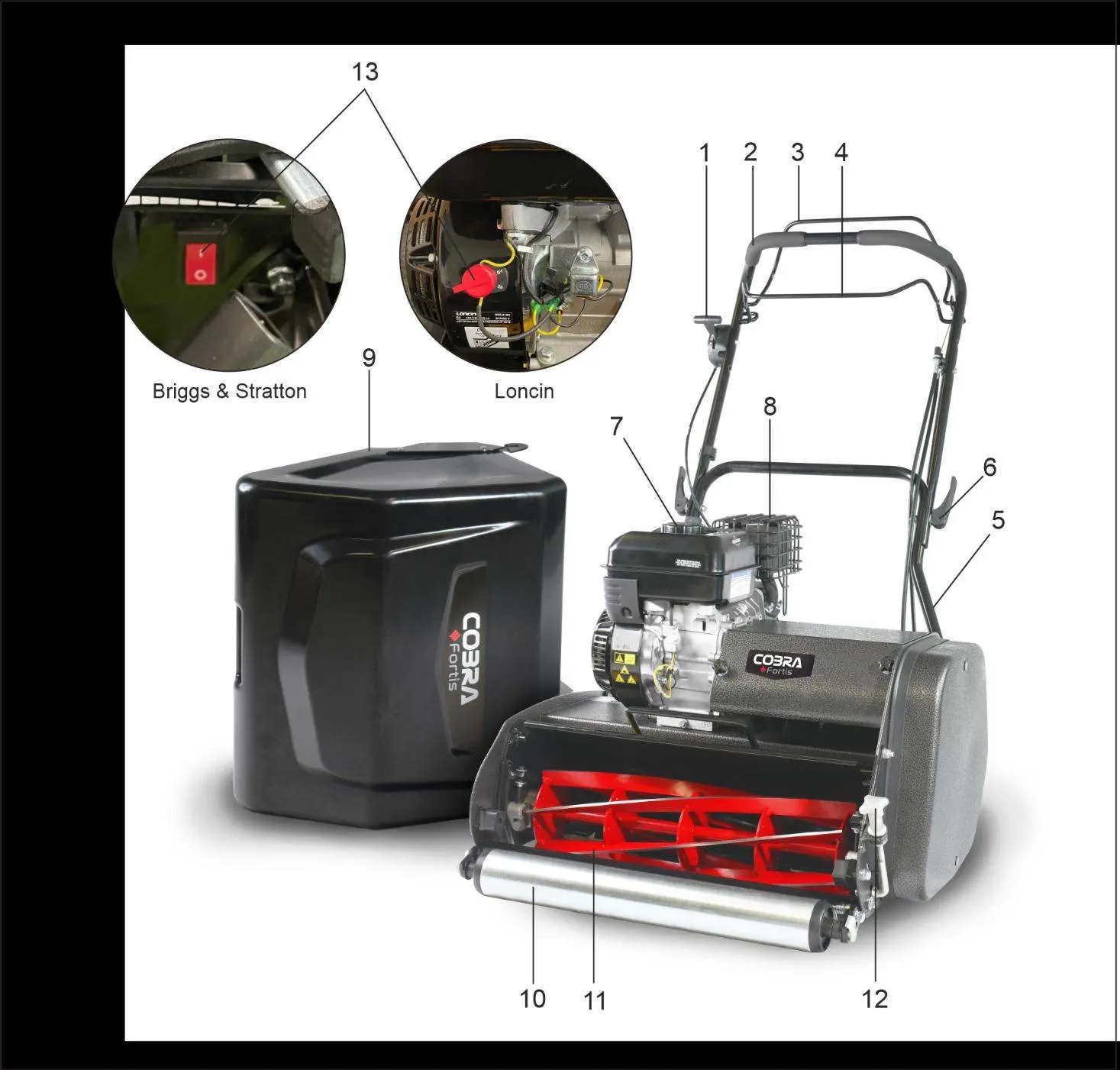

Der Rasenmäher besteht aus wesentlichen Komponenten wie dem Gashebel, dem oberen und unteren Griff, dem Antriebskupplungshebel, dem Zylinderkupplungshebel, dem Kraftstofftank, dem Auspuff, dem Grasfangkorb, der vorderen Walze, dem Schneidzylinder und der Schnitthöhenverstellung. Die Abbildungen in der Anleitung können je nach Modell leicht variieren.

Montage

Die Montage des Griffs erfolgt durch Ausrichten des oberen Griffs am unteren Griff. Verwenden Sie den Schnellspannhebel mit Unterlegscheiben auf der Innen- und Außenseite des Griffs und ziehen Sie die Mutter mit einem 13-mm-Schlüssel fest. Wiederholen Sie diesen Vorgang auf der anderen Seite.

Vorbereitung für den Gebrauch

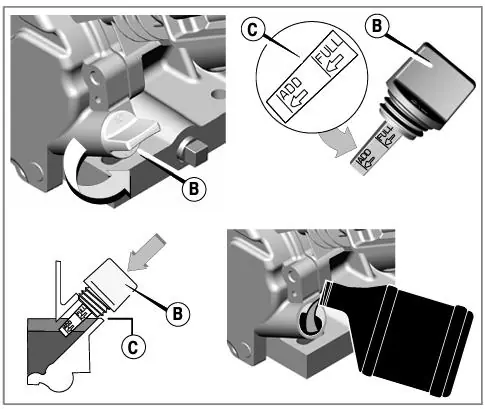

Vor der ersten Inbetriebnahme muss der Motor mit SAE 30 Motoröl befüllt werden, da das Gerät ohne Öl geliefert wird. Füllen Sie das Öl bis zur oberen Markierung am Messstab. Der Kraftstofftank sollte mit bleifreiem Benzin befüllt werden. Stellen Sie sicher, dass der Zündkerzenstecker fest sitzt und alle Schraubverbindungen festgezogen sind. Der Grasfangkorb wird eingehängt, indem die Basis über die Stützbolzen am Gehäuse geführt wird.

Bedienung

Der Startvorgang unterscheidet sich je nach Motortyp (Loncin oder Briggs & Stratton). Generell gilt: Kraftstoffventil auf 'ON', Choke bei kaltem Motor auf 'CLOSE', Gashebel auf 1/3 Richtung 'FAST'. Ziehen Sie den Startergriff, bis Widerstand spürbar ist, dann kräftig ziehen. Nach dem Starten den Choke schrittweise auf 'OPEN' stellen. Zum Mähen den Zylinder- und Antriebskupplungshebel langsam zum Griff ziehen.

Wartung und Einstellungen

Regelmäßige Wartung ist entscheidend. Die Schnitthöhe wird über den Einstellknopf verstellt (im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn senken). Der Abstand zwischen Zylinder und unterem Messer muss so eingestellt werden, dass das Messer das untere Messer leicht berührt und Papier sauber schneidet. Antriebsriemen sollten regelmäßig auf Spannung geprüft werden (5-6 mm Spiel für Zylinder, 1-2 mm für Antrieb).

Wechseln der Kassette

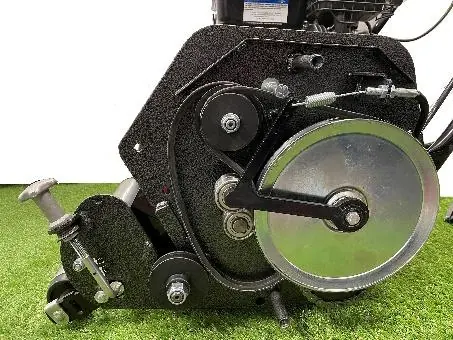

Das Fortis-System ermöglicht den Wechsel zwischen verschiedenen Kassetten (z.B. Vertikutierer, Aerifizierer). Entfernen Sie dazu die Seitenabdeckung, lösen Sie die Befestigungsschrauben der Kassette und den Antriebsriemen. Heben Sie die Kassette vorsichtig heraus. Beim Einbau die Kassette parallel ausrichten und sicherstellen, dass die Antriebsriemen korrekt sitzen.

Fehlerbehebung

Bei Problemen wie unsauberem Schnitt, Motorstartschwierigkeiten oder übermäßigen Vibrationen prüfen Sie zunächst den Kraftstoffstand, die Zündkerze und den Abstand zwischen Zylinder und unterem Messer. Bei anhaltenden Problemen oder Schäden am Messersystem wenden Sie sich bitte an Ihren Cobra-Händler.

Technische Daten

Die Modelle unterscheiden sich in Motorisierung (Loncin G200F, B&S XR550/XR750), Hubraum (127cm³ bis 196cm³), Schnittbreite (36cm bis 63cm) und Grasfangkapazität (55L bis 90L). Alle Modelle verfügen über eine Nenndrehzahl von 3600/min.
