Cobra Jump Starter 1000A Starthilfegerät und Powerbank
Schnellstartanleitung für das Cobra Jump Starter 1000A. Erfahren Sie, wie Sie Ihr Fahrzeug sicher starten, das Gerät aufladen und die LED-Statusanzeigen interpretieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Cobra Jump Starter 1000A ist ein leistungsstarkes Lithium-Ionen-Starthilfegerät und eine Powerbank. Vor der ersten Verwendung muss das Gerät vollständig aufgeladen werden. Es wird empfohlen, das Gerät alle 12 Monate aufzuladen, um die optimale Leistung zu gewährleisten. Das Gerät bietet zwei Methoden zur Starthilfe: direkt an der Fahrzeugbatterie oder über den 12V-Anschluss im Fahrzeuginnenraum.

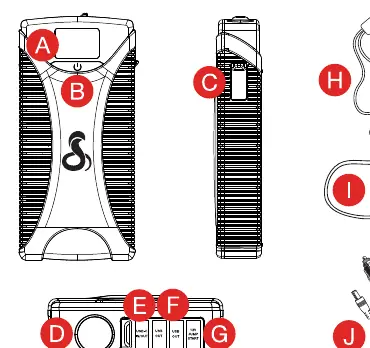

Produktübersicht
- A: LED-Display
- B: Power-/Taschenlampentaste
- C: Starthilfeanschluss
- D: LED-Taschenlampe
- E: USB-C Fast Charge Ein-/Ausgang
- F: (2) USB-A Fast Charge Ausgänge
- G: 12V Starthilfeanschluss
- H: Starthilfekabel
- I: USB-C auf USB-A Kabel
- J: 12V Starthilfekabel
Aufladen des Geräts
Verwenden Sie den USB-C Fast Charge Ein-/Ausgang, um das Gerät aufzuladen. Verbinden Sie das Gerät mit einer geeigneten Stromquelle (z. B. Laptop oder Netzadapter, nicht im Lieferumfang enthalten). Der Ladevorgang wird über das LED-Display angezeigt.

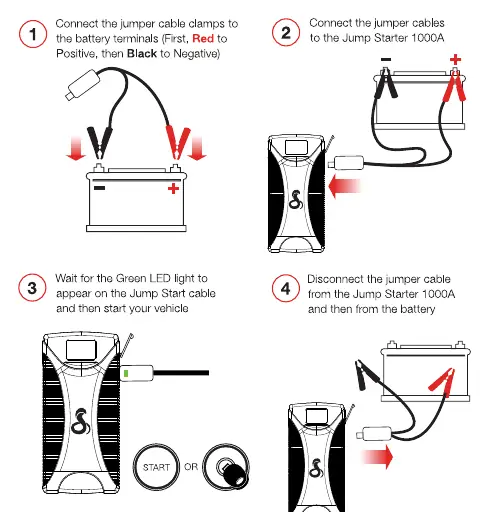

Starthilfe geben: Direkt an der Batterie
- Verbinden Sie die Starthilfeklemmen mit den Batteriepolen (zuerst Rot an Plus, dann Schwarz an Minus).
- Verbinden Sie die Starthilfekabel mit dem Jump Starter 1000A.
- Warten Sie, bis das grüne Licht am Starthilfekabel leuchtet.
- Starten Sie Ihr Fahrzeug.
- Trennen Sie das Starthilfekabel vom Jump Starter 1000A und anschließend von der Batterie.
Starthilfe geben: Über den 12V-Anschluss
- Schalten Sie alle Fahrzeugzubehörteile aus.
- Verbinden Sie das Starthilfekabel mit dem Jump Starter 1000A.
- Verbinden Sie den Stecker des Starthilfekabels mit dem 12V-Anschluss (Zigarettenanzünder) des Fahrzeugs.
- Warten Sie, bis auf dem Display 'Output Ready' erscheint und 5 Ladebalken angezeigt werden.
- Starten Sie das Fahrzeug.
- Trennen Sie das Kabel nach dem Startvorgang. Lassen Sie den Motor mindestens 20 Minuten laufen, damit sich die Fahrzeugbatterie aufladen kann.

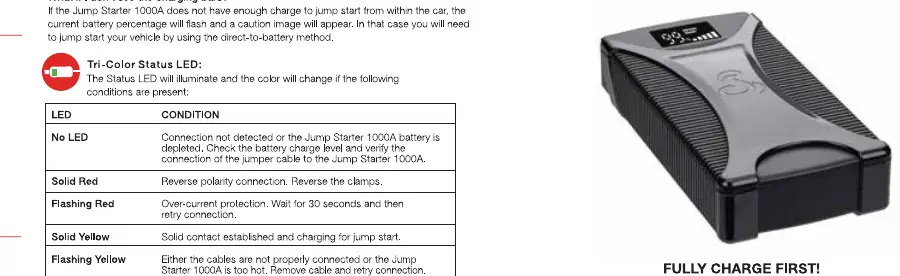

LED-Statusanzeigen
Die Status-LED am Starthilfekabel gibt Auskunft über den Zustand:
- Keine LED: Verbindung nicht erkannt oder Gerät entladen.
- Durchgehend Rot: Verpolung (Klemmen vertauscht).
- Blinkend Rot: Überstromschutz. 30 Sekunden warten und erneut versuchen.
- Durchgehend Gelb: Fester Kontakt hergestellt, bereit für Starthilfe.
- Blinkend Gelb: Kabel nicht richtig angeschlossen.
- Rot und Grün blinkend: Überhitzungsschutz. Kabel entfernen und abkühlen lassen.
- Durchgehend Grün: Bereit zum Starten.
Herstellerinformationen
Cobra Electronics
Praktische Hilfe
Typische Probleme
Rote LED leuchtet am Starthilfekabel
Verpolung erkannt. Prüfen Sie, ob die Klemmen korrekt an den Batteriepolen (Rot an Plus, Schwarz an Minus) angeschlossen sind.
Blinkend rote LED
Überstromschutz wurde aktiviert. Warten Sie 30 Sekunden und versuchen Sie es erneut.
Blinkend gelbe LED
Die Kabel sind nicht korrekt angeschlossen. Entfernen Sie die Kabel und schließen Sie sie erneut an.
Rot und Grün blinken abwechselnd
Überhitzungsschutz. Entfernen Sie das Kabel und lassen Sie das Gerät einige Minuten abkühlen.
Vor der Verwendung
- Gerät vor der ersten Nutzung vollständig aufladen.
- Gerät alle 12 Monate aufladen.
- Fahrzeugzubehör vor der Starthilfe ausschalten.
- Sicherstellen, dass die Fahrzeugbatterie 12V hat.
Technische Daten in der Praxis
- USB-A Fast Charge
- Ausgänge zum schnellen Laden von externen Geräten wie Smartphones.
- USB-C Fast Charge
- Ein-/Ausgang zum Aufladen des Jump Starters selbst.
- 12V Jump Start Connector
- Spezifischer Anschluss für die mitgelieferten Starthilfekabel.
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Reihenfolge beim Anschluss der Klemmen an die Batteriepole.
- Die In-Car-Methode erfordert den Anschluss an den 12V-Zigarettenanzünder des Fahrzeugs.
Modellkompatibilität
- Nur für 12V-Fahrzeugbatterien geeignet.
- Die In-Car-Starthilfe funktioniert nur über den 12V-Anschluss des Fahrzeugs.
