Bedienungsanleitung für Cobra 1000A Starthilfegerät
Schnellstartanleitung und Bedienungshilfe für das Cobra 1000A Starthilfegerät. Erfahren Sie, wie Sie Ihr Fahrzeug sicher starten, Geräte aufladen und die LED-Statusanzeigen interpretieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Cobra 1000A Starthilfegerät ist für Benzin- und Dieselfahrzeuge (PKW und leichte LKW) konzipiert. Laden Sie das Gerät vor der ersten Verwendung vollständig auf. Für eine optimale Akkuleistung sollte das Gerät alle 12 Monate oder bei Bedarf nachgeladen werden. Der Betrieb ist nur bei Temperaturen zwischen -10°C und +45°C zulässig. Bei extrem kalten Bedingungen wird eine Lagerung in Innenräumen empfohlen.
Produktübersicht

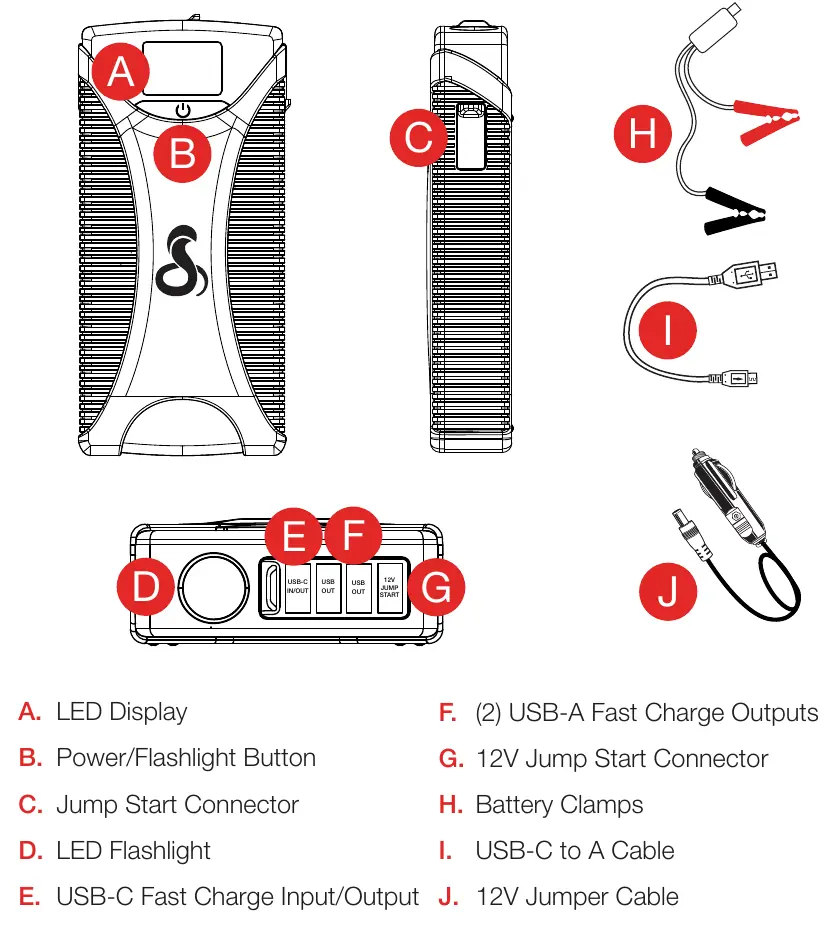

Das Gerät verfügt über ein LED-Display, eine LED-Taschenlampe, einen USB-C Ein-/Ausgang, zwei USB-A Ausgänge sowie einen 12V-Starthilfeanschluss. Die Bedienung erfolgt über die Power/Taschenlampen-Taste.
Aufladen des Starthilfegeräts
Das Gerät wird ausschließlich über den USB-C-Anschluss aufgeladen. Während des Ladevorgangs blinkt die Batterieprozentanzeige auf dem Display. Sobald der Ladevorgang abgeschlossen ist oder das Kabel entfernt wird, schaltet sich das Display nach 15 Sekunden aus.
Starthilfe-Methoden

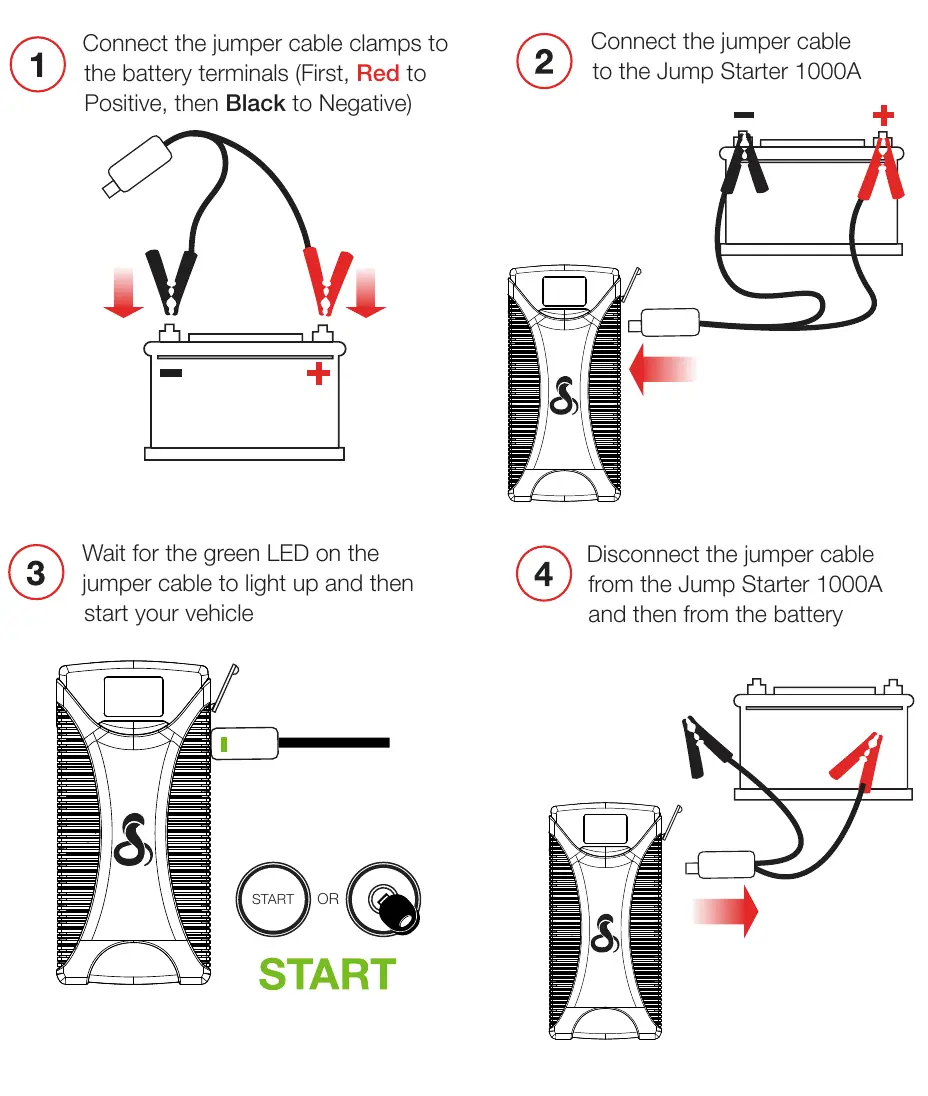

Direkt an der Batterie
- Verbinden Sie die Klemmen mit den Batteriepolen (zuerst Rot an Plus, dann Schwarz an Minus).
- Verbinden Sie das Starthilfekabel mit dem Gerät.
- Warten Sie, bis die grüne LED am Kabel leuchtet.
- Starten Sie das Fahrzeug.
- Trennen Sie das Kabel nach dem Startvorgang zuerst vom Gerät, dann von der Batterie.
Über den 12V-Anschluss (In-Car)
- Schalten Sie alle Fahrzeugverbraucher aus.
- Verbinden Sie das Starthilfekabel mit dem Gerät und stecken Sie den 12V-Stecker in den Zubehöranschluss des Fahrzeugs.
- Warten Sie auf die Anzeige "Output Ready" und die 5-Balken-Grafik auf dem Display.
- Starten Sie das Fahrzeug.
- Lassen Sie den Motor mindestens 20 Minuten laufen, um die Fahrzeugbatterie zu laden.
Aufladen von Geräten
Verbinden Sie Ihr 5V-USB-Gerät mit einem der USB-A- oder USB-C-Ausgänge. Drücken Sie die Power-Taste, um das Gerät aus dem Standby-Modus zu wecken. Der Ladevorgang startet automatisch.
LED-Taschenlampe
Halten Sie die Power/Taschenlampen-Taste für 2 Sekunden gedrückt, um die Taschenlampe einzuschalten. Durch kurzes Drücken innerhalb von 2 Sekunden nach dem Einschalten können Sie zwischen Stroboskop- und SOS-Modus wechseln. Erneutes Drücken schaltet die Lampe aus.
Fehlerbehebung und LED-Status
Das Starthilfekabel verfügt über eine Status-LED:
- Solid Red: Verpolung. Klemmen tauschen.
- Flashing Red: Überstromschutz. 30 Sekunden warten und erneut versuchen.
- Solid Yellow: Kontakt hergestellt, lädt.
- Flashing Yellow: Kabel nicht korrekt verbunden oder Gerät zu heiß.
- Red and Green Flashing: Überhitzungsschutz durch zu viele Startversuche. Warten.
- Solid Green: Bereit zum Starten.
Herstellerinformationen
Cobra Electronics
Praktische Hilfe
Typische Probleme
Keine LED-Anzeige am Starthilfekabel
Verbindung prüfen, sicherstellen, dass das Gerät geladen ist und fest mit dem Starthilfegerät verbunden ist.
Rote LED leuchtet dauerhaft
Verpolung erkannt. Klemmen von der Batterie entfernen und korrekt (Rot an Plus, Schwarz an Minus) anschließen.
Blinkende rote LED
Überstromschutz aktiv. 30 Sekunden warten, dann erneut versuchen.
Blinkende gelbe LED
Kabel nicht richtig verbunden oder Gerät ist überhitzt. Kabel entfernen und abkühlen lassen.
Vor der Verwendung
- Gerät vor der ersten Nutzung vollständig aufladen.
- Umgebungstemperatur prüfen (-10°C bis +45°C).
- Sicherstellen, dass die Fahrzeugbatterie nicht physisch beschädigt ist.
- Metallgegenstände (Ringe, Uhren) ablegen.
- Sicherstellen, dass der Bereich um die Batterie gut belüftet ist.
Technische Daten in der Praxis
- Spitzenstrom
- 1000 Ampere (maximale Stromstärke für den Startvorgang).
- Batteriekapazität
- 44.4 Wh (3.0Ah, 14.8V) Lithium-Ionen-Akku.
- USB-C Eingang
- Zum Aufladen des Starthilfegeräts (5V/2A, 9V/1.67A).
Abbildungen und Diagramme
- Die Abbildungen auf Seite 5 zeigen die Position der Anschlüsse (USB-C, USB-A, 12V-Starthilfe).
- Seite 7 illustriert die korrekte Reihenfolge beim Anschluss der Klemmen an die Batterie.
Modellkompatibilität
- Geeignet für Benzin- und Dieselfahrzeuge (PKW und leichte LKW).
- Nicht für gewerbliche Reparaturwerkstätten geeignet.
- Nur über USB-C-Port aufladbar; 12V-Starthilfeport dient nicht zum Laden des Geräts.
