Bedienungsanleitung für CLAS OP 1522BL Schlagschrauber

Erfahren Sie, wie Sie den CLAS OP 1522BL 1/2" Schlagschrauber sicher bedienen, warten und schmieren. Vollständige Anleitung zu Luftdruck, Drehmoment und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der CLAS OP 1522BL ist ein 1/2" Schlagschrauber mit 1600 Nm Drehmoment. Er benötigt einen Luftdruck von 6,2 bar und muss täglich geschmiert werden. S. 3

Wichtigste Schritte

  • Tägliche Schmierung durchführen S. 4, 5
  • Luftdruck auf 6,2 bar einstellen S. 3, 4

Erste Inbetriebnahme

  • Schutzkappe entfernen, Anschluss mit Teflonband abdichten, ölen, Luft anschließen und Stecknuss montieren. S. 5

Probleme und Lösungen

Leistungsverlust

Kupplung schmieren, Ölstand prüfen.

S. 7

Wartung und Reset

  • Tägliche Schmierung mit Pneumatiköl. S. 4, 5

Technische Daten

Parameter Wert Hinweis Seiten
Drehmoment 1600 Nm Maximales Drehmoment S. 3
Luftdruck 6.2 bar Empfohlener Betriebsdruck S. 3

Wo es im PDF steht

  • Technische Daten S. 3
  • Bedienung S. 5
  • Fehlerbehebung S. 7
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
CLAS OP 1522BL Schlagschrauber Seite 1 Schema des Luftsystems Seite 5 Schritte zur Inbetriebnahme Seite 6 Explosionszeichnung Seite 8

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält alle notwendigen Anweisungen für den sicheren Betrieb, die Wartung und die Fehlerbehebung des CLAS OP 1522BL 1/2" Schlagschraubers. Lesen Sie diese Anleitung vor der ersten Inbetriebnahme vollständig durch.

CLAS OP 1522BL Schlagschrauber
CLAS OP 1522BL Schlagschrauber

Sicherheitshinweise

  • Tragen Sie während der Arbeit immer eine Schutzbrille.
  • Stellen Sie sicher, dass der Auslöser nicht betätigt ist, bevor Sie das Gerät an die Luftversorgung anschließen.
  • Trennen Sie das Gerät immer vom Luftnetz, bevor Sie Wartungsarbeiten oder Zubehörwechsel durchführen.
  • Tragen Sie keine lockere Kleidung, Uhren oder Armbänder, um ein Verfangen zu vermeiden.
  • Überschreiten Sie nicht den empfohlenen Luftdruck von 6,2 bar.

Technische Daten

  • Antrieb: 1/2" (13 mm)
  • Drehzahl: 8500 U/min
  • Max. Drehmoment: 1600 Nm
  • Max. Luftverbrauch: 169 L/min
  • Luftdruck: 6,2 bar
  • Luftanschluss: 1/4" (6,35 mm)
  • Empfohlener Schlauch: 3/8" (10 mm)
  • Gewicht: 2,1 kg

Luftversorgung und Anschluss

Der Betrieb erfordert einen sauberen Luftdruck von 6,2 bar. Verunreinigte Luft oder zu hoher Druck verkürzen die Lebensdauer des Geräts erheblich. Spülen Sie das Luftnetz vor dem Anschluss, um Wasser und Schmutz zu entfernen, da diese Korrosion verursachen können. Verwenden Sie einen Schlauch mit mindestens 3/8" Durchmesser.

Schema des Luftsystems
Schema des Luftsystems

Schmierung

Eine tägliche Schmierung ist für die Langlebigkeit des Schlagschraubers unerlässlich. Die Verwendung eines automatischen Filter-Regler-Schmierer-Systems (FRL) wird dringend empfohlen. Falls kein FRL installiert ist, geben Sie täglich oder nach 2 Arbeitsstunden 2 bis 6 Tropfen Pneumatiköl direkt in den Lufteinlass.

Bedienung

Schritte zur Inbetriebnahme
Schritte zur Inbetriebnahme
  1. Entfernen Sie die Schutzkappe.
  2. Schrauben Sie den Anschluss von Hand fest (verwenden Sie Teflonband zur Abdichtung).
  3. Geben Sie 2-3 Tropfen Pneumatiköl in den Anschluss.
  4. Schließen Sie die Luftquelle an.
  5. Montieren Sie die für das Gerät geeignete Stecknuss.
  6. Überprüfen Sie kurz die Drehrichtung (3 Punkte für Anziehen, 1 Punkt für Lösen).

Fehlerbehebung

Bei Leistungsverlust oder unregelmäßigem Betrieb prüfen Sie das Luftnetz auf Lecks, den Luftfilter auf Verschmutzungen und stellen Sie sicher, dass das Gerät ausreichend geschmiert ist. Bei blockiertem Motor kann es helfen, das Gerät kurzzeitig in beide Richtungen laufen zu lassen oder vorsichtig mit einem Kunststoffhammer auf das Gehäuse zu klopfen.

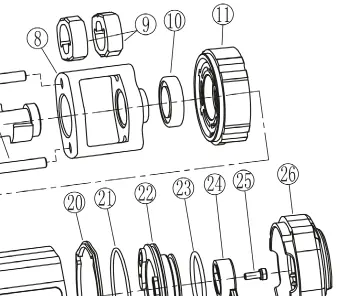

Explosionszeichnung
Explosionszeichnung

Herstellerinformationen

CLAS Equipements

Markenprofil
Herstellerwebsite https://www.clas.com

Praktische Hilfe

Typische Probleme

Gerät verliert unter Last an Leistung

Kupplungsgehäuse schmieren und Ölstand prüfen. Überfüllung vermeiden.

Gerät läuft langsam oder Luft entweicht am Auslass

Luftfilter prüfen, Öl nachfüllen, Gerät kurzzeitig in beide Richtungen laufen lassen.

Gerät dreht sich nicht

Öl in den Lufteinlass geben, kurzzeitig in beide Richtungen laufen lassen, vorsichtig auf das Gehäuse klopfen.

Vor der Verwendung

  • Schutzbrille aufsetzen.
  • Sicherstellen, dass der Auslöser nicht gedrückt ist.
  • Luftnetz spülen, um Wasser zu entfernen.
  • Luftdruck auf 6,2 bar einstellen.
  • Schmierung prüfen (FRL oder manuell).

Technische Daten in der Praxis

Drehmoment max
Maximale Kraft beim Anziehen/Lösen (1600 Nm).
Luftverbrauch
Benötigte Luftmenge von 169 L/min für effizienten Betrieb.

Abbildungen und Diagramme

  • Fig 4 zeigt den korrekten Aufbau des pneumatischen Systems: Kompressor -> Absperrventil -> Filter -> Regler -> Schmierer -> Schlauch -> Werkzeug.

Modellkompatibilität

  • Nur für pneumatische Anwendungen geeignet.
  • Nur speziell für Schlagschrauber entwickelte Stecknüsse verwenden.
