Bedienungsanleitung für CLAS OM 3493 Adapter-Set und mechanisch-hydraulischen Zylinder 16T

Schnellstartanleitung und technisches Handbuch für das CLAS OM 3493 Adapter-Set und den 16T mechanisch-hydraulischen Zylinder. Erfahren Sie mehr über Anwendung, Sicherheit, technische Daten und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das CLAS OM 3493 ist ein Adapter-Set mit einem 16-Tonnen mechanisch-hydraulischen Zylinder, das für Kfz-Anwendungen wie Radnaben- und Lagerarbeiten konzipiert ist. Es darf nur manuell mit einem 19-mm-Schlüssel bedient werden. S. 1, 5, 6

Wichtigste Schritte

Manuelle Bedienung mit 19-mm-Schlüssel S. 6, 11
Maximales Drehmoment von 38 Nm einhalten S. 6, 11

Erste Inbetriebnahme

Gewinde prüfen (mind. 40 mm Länge) und Zylinder auf stabiler Basis platzieren. S. 6, 11

Probleme und Lösungen

Leckage von Fett

Vor und nach Gebrauch prüfen; bei Defekt durch Fachpersonal reparieren lassen.

S. 6, 11

Wartung und Reset

Kolben vollständig einfahren und an trockenem Ort lagern. S. 6, 11

Technische Daten

Parameter	Wert	Hinweis	Seiten
Force	156.960 N	Maximale Schubkraft	S. 5, 10
Course	20 mm	Maximaler Hub	S. 5, 10
Max. Drehmoment	38 Nm	Maximal zulässiges Drehmoment	S. 5, 10

Wo es im PDF steht

Produktübersicht S. 1
Komponentenliste S. 3, 8
Technische Daten S. 5, 10
Betriebsanleitung S. 6, 11

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 4

Seite 7

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für das CLAS OM 3493 Adapter-Set und den 16T mechanisch-hydraulischen Zylinder. Es ist zwingend erforderlich, das Handbuch vor der Verwendung vollständig zu lesen. Das Gerät ist ausschließlich für den Einsatz in der Automobilindustrie vorgesehen. Verwenden Sie keine elektrischen oder pneumatischen Schlagschrauber, um das maximale Drehmoment von 38 Nm nicht zu überschreiten.

Produktbeschreibung und Komponenten

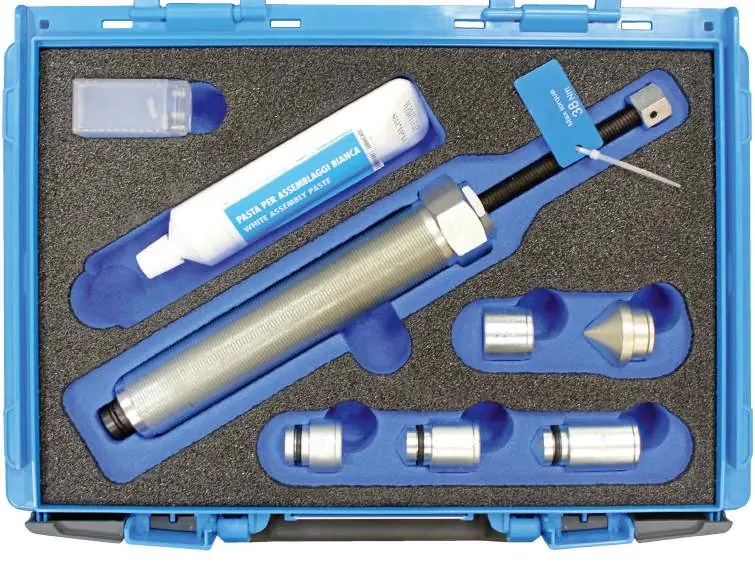

Das Set besteht aus einem mechanisch-hydraulischen Zylinder und verschiedenen Adaptern/Verlängerungen. Die Komponenten umfassen:

Hydromechanische Schraube 16T
Verschiedene Verlängerungen (D.28, L=16, 24, 36 mm)
Adapter mit konischer Spitze
Stifte und Zubehör für die Montage

Anwendungsbereiche

Das Werkzeug ist für spezifische Aufgaben in der Kfz-Werkstatt konzipiert, darunter:

Demontage von Radnaben
Montage von Lagern
Koaxiales Lösen von festsitzenden mechanischen Komponenten
Ein- und Ausbau von Silentblöcken

Sicherheitshinweise

Die Sicherheit hat oberste Priorität. Beachten Sie folgende Punkte:

Tragen Sie immer persönliche Schutzausrüstung (Schutzhandschuhe, Schutzbrille, Sicherheitsschuhe, Helm).
Halten Sie Hände und Füße von der Schraube und unter Spannung stehenden Komponenten fern.
Verwenden Sie das Gerät nicht als Unterlegkeil.
Stellen Sie sicher, dass das Werkzeug auf Gewinden mit einer Mindestlänge von 40 mm platziert wird.
Bei Leckagen von Hydraulikflüssigkeit sofort einen Arzt aufsuchen.

Betrieb und Anwendung

Vorbereitung: Platzieren Sie den Zylinder auf einer stabilen Basis. Schmieren Sie die Schraube vor Gebrauch mit Fett oder Öl.

Bedienung:

Drehen Sie den Kolben durch Drehen des Griffs im Uhrzeigersinn vor.
Verwenden Sie einen 19-mm-Schlüssel für den Griff und halten Sie das hexagonale Ende mit einem 41-mm-Schlüssel fest.
Der maximale Hub beträgt 20 mm. Drehen Sie nicht über diesen Punkt hinaus.
Zum Zurücksetzen des Kolbens lösen Sie die Schraube und drücken den Kolben manuell zurück.

Wartung und Pflege

Das Gerät erfordert keine spezielle Wartung, sollte jedoch wie folgt gepflegt werden:

Prüfen Sie vor und nach jedem Gebrauch auf Fettverlust.
Lagern Sie das Gerät an einem trockenen, staubfreien Ort.
Bewahren Sie den Zylinder mit vollständig eingefahrenem Kolben auf, um Schäden zu vermeiden.
Reparaturen an internen Dichtungen dürfen nur von qualifiziertem Personal durchgeführt werden.

Herstellerinformationen

CLAS Equipements

Markenprofil

Herstellerwebsite https://www.clas.com

Praktische Hilfe

Typische Probleme

Kolben lässt sich nicht weiter bewegen

Der maximale Hub von 20 mm wurde erreicht. Nicht gewaltsam weiterdrehen.

Fett tritt aus dem Zylinder aus

Überprüfen Sie die Dichtungen. Bei Leckagen muss das Gerät von qualifiziertem Personal repariert werden.

Vor der Verwendung

Schutzausrüstung (Handschuhe, Schutzbrille) anlegen.
Gewinde des Werkzeugs auf Integrität prüfen (mind. 40 mm Länge).
Hydraulikzylinder auf einer stabilen, festen Basis platzieren.
Schmierung der Schraube mit Fett oder Öl sicherstellen.
Sicherstellen, dass keine elektrischen oder pneumatischen Werkzeuge verwendet werden.

Technische Daten in der Praxis

Couple de serrage (Drehmoment): Maximal zulässiges Drehmoment von 38 Nm.

Abbildungen und Diagramme

Die Explosionszeichnung zeigt die korrekte Anordnung der Verlängerungen und des Zylinders.
Das Diagramm auf Seite 7 verdeutlicht das Verhältnis zwischen dem aufgebrachten Drehmoment (Nm) und der resultierenden Schubkraft (Tonnen).

Modellkompatibilität

Nur für die Automobilindustrie geeignet.
Nicht mit elektrischen oder pneumatischen Schlagschraubern verwenden.
Nur mit kompatiblen Hydraulikflüssigkeiten (ISO VG 150) befüllen.
