Installationsanleitung für Kuiper Lightbar
Detaillierte Installationsanleitung für die Kuiper Lightbar. Erfahren Sie, wie Sie die Lichtleiste sicher auf dem Fahrzeugdach oder flachen Oberflächen montieren, inklusive Anweisungen für Standardfüße, permanente Montage, Riemen-Kits und...
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Kuiper Lightbar kann mittels Standardfüßen, permanentem Montagesatz, Riemen-Kit oder Gummifüßen auf dem Fahrzeugdach oder flachen Oberflächen montiert werden. Wichtig ist die Einhaltung der spezifischen Drehmomente und die Vermeidung von Airbag-Bereichen bei der Kabelverlegung. S. 1, 2, 3, 4
Wichtigste Schritte
- Drehmoment für Standard- und Flachmontage einstellen S. 2, 4
- Drehmoment für Gummifüße einstellen S. 3
Probleme und Lösungen
Wassereintritt
Silikondichtmittel an Bohrlöchern verwenden; bei Riemenmontage korrekte Positionierung über B-Säule prüfen.
S. 2, 3, 4Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Regelmäßige Überprüfung der Befestigungen S. 2, 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Drehmoment (Standard/Flach) | 115-125 kgf-cm | Empfohlene Kraft beim Festziehen der Bolzen | S. 2, 4 |
| Drehmoment (Gummifüße) | 30-40 kgf-cm | Empfohlene Kraft beim Festziehen der Bolzen | S. 3 |
Wo es im PDF steht
- Vorbereitung S. 1
- Dachmontage (Standard/Permanent) S. 2
- Dachmontage (Riemen/Gummifüße) S. 3
- Flache Oberflächen S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Montage der Kuiper Lightbar. Um Schäden an der Lichtleiste und am Fahrzeug zu vermeiden, planen Sie den Montageort und die Kabelverlegung sorgfältig. Achten Sie besonders darauf, dass Kabel nicht in Bereichen von Airbags verlegt werden, um deren Funktion nicht zu beeinträchtigen.
Vorbereitung
- Stellen Sie sicher, dass die Lichtleiste und das Montagezubehör für Ihr Fahrzeug geeignet sind.
- Konfigurieren Sie gewünschte Funktionen (z. B. Blitzmuster) vor der endgültigen Montage.
- Planen Sie die Position der Lichtleiste und die Route für das Strom-/Funktionskabel.
- Verwenden Sie bei Bohrungen Kabeldurchführungen (Grommets), um die Kabel vor scharfen Kanten zu schützen.
- Verwenden Sie für die Erdung die vom Hersteller vorgesehenen Punkte am Fahrzeug.
Montage auf dem Fahrzeugdach

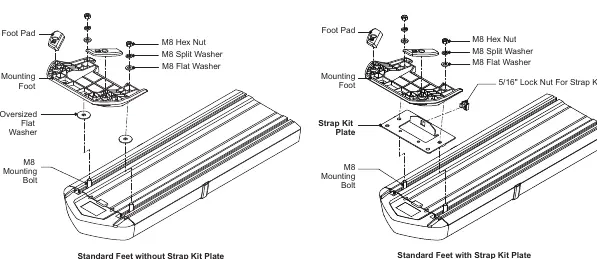

Standardfüße
Drehen Sie die Lichtleiste um und setzen Sie die vier M8-Montagebolzen in die Kanäle an der Unterseite ein. Montieren Sie die Füße, ohne die Bolzen vollständig festzuziehen, um eine Positionierung zu ermöglichen. Das empfohlene Drehmoment beträgt 115 bis 125 kgf-cm (99,82 bis 108,5 lbf-in).
Permanente Montage
Platzieren Sie die Lichtleiste auf dem Dach, idealerweise zentriert über der B-Säule. Richten Sie die Füße aus, markieren Sie die Bohrlöcher und bohren Sie diese. Achten Sie darauf, nicht durch die Dachstützstruktur zu bohren. Versiegeln Sie die Bohrlöcher nach der Montage mit Silikon, um Wassereintritt zu verhindern.
Riemen-Kit (Strap Kit)
Stellen Sie sicher, dass das korrekte Riemen-Kit für Ihr Fahrzeugmodell verwendet wird. Die Riemen müssen über oder nahe der B-Säule positioniert werden, um Undichtigkeiten zu vermeiden.

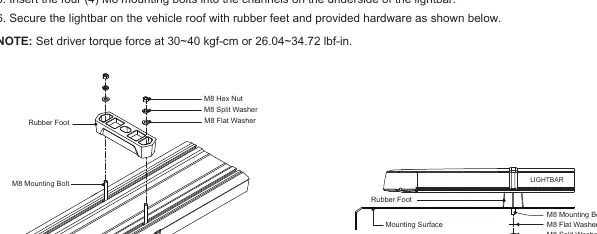

Gummifüße
Bei der Montage mit Gummifüßen beträgt das empfohlene Drehmoment 30 bis 40 kgf-cm (26,04 bis 34,72 lbf-in).

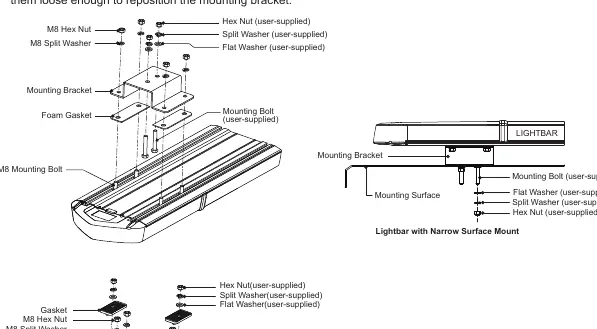

Montage auf flachen Oberflächen
Setzen Sie die M8-Bolzen in die Kanäle der Lichtleiste ein. Montieren Sie die Halterungen locker, passen Sie diese an die gewünschte Position an und markieren Sie die Bohrlöcher. Nach dem Bohren und Befestigen der Halterungen sollte Silikon zur Abdichtung der Bohrlöcher verwendet werden.
Sicherheit und Wartung
Verwenden Sie keinen Hochdruckreiniger zur Reinigung der Lichtleiste, da dies das Gerät beschädigen und die Garantie ungültig machen kann. Überprüfen Sie nach der Installation regelmäßig alle Befestigungen auf festen Sitz.
Herstellerinformationen
Cell2 LTD
Praktische Hilfe
Typische Probleme
Wasserleckage bei Riemenmontage
Stellen Sie sicher, dass die Riemen korrekt über oder nahe der B-Säule positioniert sind.
Beschädigung der Lichtleiste durch Reinigung
Verwenden Sie keinen Hochdruckreiniger. Dies führt zu Schäden und Garantieverlust.
Vor der Verwendung
- Prüfen Sie, ob die Lichtleiste und das Montagezubehör zum Fahrzeug passen.
- Konfigurieren Sie Funktionen (z.B. Blitzmuster) vorab.
- Planen Sie den Montageort und die Kabelverlegung.
- Stellen Sie sicher, dass Kabel nicht in Airbag-Bereichen verlaufen.
- Entgraten Sie gebohrte Löcher und verwenden Sie Kabeldurchführungen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Drehmoment (Standard/Flach)
- 115~125 kgf-cm (99.82~108.5 lbf-in)
- Drehmoment (Gummifüße)
- 30~40 kgf-cm (26.04~34.72 lbf-in)
Abbildungen und Diagramme
- Die Diagramme zeigen die korrekte Reihenfolge der Unterlegscheiben, Federringe und Muttern bei den verschiedenen Montagesystemen.
- Achten Sie auf die korrekte Ausrichtung der Montagefüße in den Kanälen der Lichtleiste.
Modellkompatibilität
- Das Riemen-Kit ist spezifisch für bestimmte Fahrzeugmodelle ausgelegt.
- Die permanente Montage erfordert das Bohren von Löchern in das Fahrzeugdach.
