Bedienungsanleitung für Cell2 KUIPER-FIT LKPR-F Lichtbalken

Installations- und Bedienungsanleitung für den Cell2 KUIPER-FIT LKPR-F Lichtbalken. Erfahren Sie alles über die korrekte Verkabelung, die Konfiguration der Blitzmuster und wichtige Sicherheitshinweise für den Betrieb.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Cell2 KUIPER-FIT LKPR-F Lichtbalken wird über vier Kabel gesteuert: Rot für den Warnmodus, Schwarz für Masse, Weiß für den Mittelteil und Gelb für den Wechsel der Blitzmuster. Alle Funktionen werden durch Anlegen von +VDC aktiviert. S. 1

Wichtigste Schritte

Blitzmuster ändern S. 1
Auf Standardmuster zurücksetzen S. 1

Probleme und Lösungen

Fehlfunktion oder Reset auf Standardeinstellungen

Überprüfen Sie die Verkabelung auf Fehler.

S. 1

Weitere 2 Antworten anzeigen Weniger anzeigen

Wartung und Reset

Reinigungshinweis S. 1

Wo es im PDF steht

Verkabelung und Funktionen S. 1

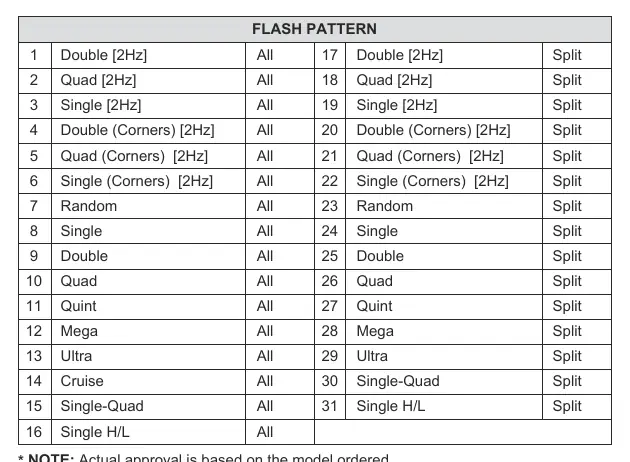

Blitzmuster-Tabelle S. 2

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 2

Wichtige Informationen aus der Anleitung

Die Installation des Cell2 KUIPER-FIT LKPR-F Lichtbalkens erfordert fundierte Kenntnisse in der Fahrzeugelektronik. Es wird dringend empfohlen, alle Funktionen vor der endgültigen Installation zu testen und zu konfigurieren. Der Lichtbalken ist für den Einsatz an Fahrzeugen konzipiert und muss gemäß den Anweisungen verkabelt werden.

Verkabelung und Anschluss

Die Verkabelung ist entscheidend für die korrekte Funktion des Lichtbalkens. Alle Funktionseingänge werden durch kontinuierliches Anlegen von +VDC aktiviert.

ROT: Anschluss an +VDC mit einer geeigneten Sicherung für den Warnmodus.
SCHWARZ: Anschluss an die Fahrzeugmasse (Chassis Ground).
WEISS: Steuerung des beleuchteten Mittelteils (Illuminated Center Section).
GELB: Steuerung für den Wechsel der Blitzmuster.

Installationsschritte:

Montieren Sie den Lichtbalken am Fahrzeug.
Verlegen Sie das Steuerkabel in das Fahrzeuginnere zum Schalterpanel oder Controller.
Verbinden Sie das schwarze Kabel mit der Fahrzeugmasse.
Verbinden Sie das rote und weiße Kabel mit einem abgesicherten Schalter für die unabhängige Steuerung.

Funktionen und Bedienung

Warnmodus: Aktivieren Sie den Warnmodus, indem Sie +VDC an das rote Kabel anlegen.

Blitzmuster ändern: Um das Blitzmuster zu ändern, tippen Sie kurz +VDC auf das gelbe Kabel, während der Warnmodus aktiv ist:

Einmal kurz tippen: Wechsel zum nächsten Muster.
Dreimal kurz tippen: Zurücksetzen auf das Standard-Blitzmuster (FP#1).

Beleuchteter Mittelteil: Aktivieren Sie den beleuchteten Mittelteil, indem Sie +VDC an das weiße Kabel anlegen. Hinweis: Diese Funktion ist nur verfügbar, wenn der Lichtbalken mit dieser Option bestellt wurde.

Sicherheitshinweise

Fehlerhafte Anschlüsse können zu Fehlfunktionen des Lichtbalkens oder zum Zurücksetzen auf die Werkseinstellungen führen.
Verwenden Sie keinen Hochdruckreiniger zur Reinigung des Lichtbalkens, da dies das Gerät beschädigen und zum Erlöschen der Garantie führen kann.

Herstellerinformationen

Cell2 LTD

Markenprofil

Herstellerwebsite Offizielle Website öffnen

Praktische Hilfe

Typische Probleme

Lichtbalken funktioniert nicht oder setzt sich zurück

Überprüfen Sie die Verkabelung auf fehlerhafte Verbindungen. Stellen Sie sicher, dass die Stromversorgung stabil ist.

Blitzmuster lässt sich nicht ändern

Stellen Sie sicher, dass der Warnmodus aktiv ist (+VDC am roten Kabel), bevor Sie das gelbe Kabel für den Musterwechsel verwenden.

Vor der Verwendung

Montage des Lichtbalkens am Fahrzeug abgeschlossen.
Steuerkabel sicher in das Fahrzeuginnere verlegt.
Schwarzes Kabel korrekt mit der Fahrzeugmasse verbunden.
Rotes und weißes Kabel an einen abgesicherten Schalter angeschlossen.
Sicherung für den Warnmodus gemäß den Spezifikationen installiert.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Schwarzes Kabel: Masseanschluss (Chassis Ground).
Weißes Kabel: Aktivierung des beleuchteten Mittelteils.
Gelbes Kabel: Eingang für den Wechsel der Blitzmuster.

Abbildungen und Diagramme

Das Diagramm zeigt die vier Hauptkabel: Rot, Schwarz, Weiß und Gelb.
Es verdeutlicht, dass alle Funktionen durch das Anlegen von +VDC aktiviert werden.

Modellkompatibilität

Die Funktion des weißen Kabels ist nur verfügbar, wenn der Lichtbalken mit ICS-Leuchten (Illuminated Center Section) konfiguriert wurde.
