Bedienungsanleitung für Cell2 Kuiper HE Illuminated Centre 1369.6MM Lichtbalken
Detaillierte Anleitung zur Verkabelung und Konfiguration des Cell2 Kuiper HE 1369.6MM Lichtbalkens. Enthält Schaltpläne, Funktionsbeschreibungen der Steuerdrähte und Anweisungen zur Programmierung der Blitzmuster.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb des Cell2 Kuiper HE 1369.6MM Lichtbalkens. Eine korrekte Installation erfordert Kenntnisse in Fahrzeugelektronik. Es wird dringend empfohlen, alle Funktionen vor der endgültigen Montage zu testen.
Wichtige Sicherheitshinweise:
- Verwenden Sie niemals die Stromversorgungskabel als Aktivierungsschalter. Nutzen Sie dafür die vorgesehenen Steuerdrähte.
- Fehlerhafte Verbindungen können zu Fehlfunktionen oder zum Zurücksetzen auf Werkseinstellungen führen.
- Reinigen Sie den Lichtbalken nicht mit einem Hochdruckreiniger, da dies das Gerät beschädigen und die Garantie ungültig machen kann.
Verkabelung
Die Installation erfordert den Anschluss der Stromversorgung und der Steuerdrähte an ein benutzerseitiges Schalterpanel.
- RED: Anschluss an +VDC mit einer Sicherung.
- BLACK: Anschluss an Fahrzeugmasse (Chassis Ground).
- BROWN: Aktivierung des Warnmodus.
- ORANGE: Aktivierung des beleuchteten Mittelbereichs.
- WHITE: Bremslicht (Stop).
- GRAY: Rücklicht (Tail).
- PURPLE: Linker Blinker.
- BLUE: Rechter Blinker.
- YELLOW: Blitzmuster-Änderung / Dimm-Modus.
- GREEN: Front- und Heck-Arbeitslicht (Take Down).
Funktionen und Programmierung
Der Lichtbalken bietet verschiedene Modi, die über die Steuerdrähte aktiviert werden.
Programmierung des gelben Kabels
Das gelbe Kabel kann für verschiedene Funktionen konfiguriert werden:
- Aktivieren Sie den Warnmodus über das braune Kabel.
- Tippen Sie 3-mal kurz +VDC auf das grüne Kabel, um in den Programmiermodus zu gelangen.
- Die Frontleuchten zeigen den aktuellen Modus durch Blinken an:
- Einfaches Blinken: Nur Blitzmuster-Änderung (Standard).
- Doppeltes Blinken: Nur Dimm-Modus.
- Dreifaches Blinken: Blitzmuster-Änderung und Dimm-Modus.
- Tippen Sie +VDC auf das gelbe Kabel, um zur nächsten Funktion zu wechseln.
- Trennen Sie die Stromversorgung, um den Programmiermodus zu speichern und zu verlassen.
Zusatzfunktionen
Die Brems-, Rück- und Blinklichtfunktionen dienen ausschließlich als Zusatzleuchten und dürfen die originalen Fahrzeugleuchten nicht ersetzen.
Herstellerinformationen
Cell2 LTD
Praktische Hilfe
Typische Probleme
Lichtbalken funktioniert nicht oder setzt sich auf Standardeinstellungen zurück
Überprüfen Sie die Verkabelung auf fehlerhafte Verbindungen und stellen Sie sicher, dass alle Kabel sicher mit der Stromquelle verbunden sind.
Blitzmuster lässt sich nicht ändern
Stellen Sie sicher, dass Sie sich im Warnmodus befinden und das gelbe Kabel korrekt mit +VDC angesteuert wird.
Vor der Verwendung
- Sicherung am roten Stromkabel installieren.
- Schalterpanel für die Steuerung bereitstellen.
- Verkabelung gemäß Schaltplan prüfen.
- Funktionen vor der endgültigen Installation testen.
Abbildungen und Diagramme

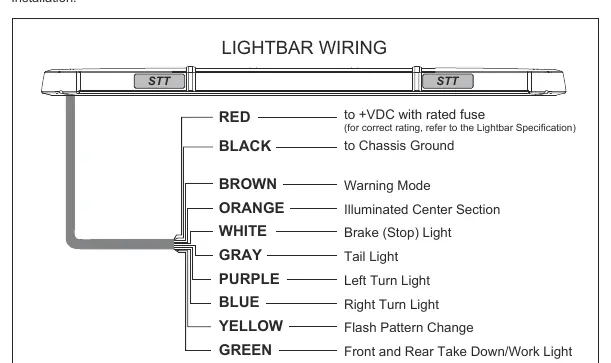

- Das Schaltbild zeigt die farbcodierten Kabel und deren spezifische Funktionen für die Stromversorgung und Steuerung.
Modellkompatibilität
- Brake/Tail/Turn-Funktionen dienen nur als Zusatzleuchten und dürfen die originalen Fahrzeugleuchten nicht ersetzen.
