Bedienungsanleitung für Cell2 12VDC Lightbar
Erfahren Sie, wie Sie die Cell2 12VDC Lightbar korrekt anschließen und konfigurieren. Diese Anleitung enthält detaillierte Schaltpläne, Funktionsbeschreibungen der Kabel und wichtige Sicherheitshinweise für die Installation.
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Die Installation dieses Produkts erfordert fundierte Kenntnisse in der Fahrzeugelektronik. Es wird dringend empfohlen, die erforderlichen Funktionen vor der endgültigen Installation zu bestimmen, zu konfigurieren und zu testen.
- Verwenden Sie niemals das Stromkabel als Ein-/Ausschalter für die Lightbar.
- Stellen Sie sicher, dass alle Stromkabel fest mit der Stromquelle verbunden sind.
- Fehlerhafte Verbindungen können zu Fehlfunktionen oder zum Zurücksetzen auf die Werkseinstellungen führen.
- Verwenden Sie keinen Hochdruckreiniger zur Reinigung der Lightbar, da dies das Gerät beschädigen und zum Erlöschen der Garantie führen kann.
Verkabelung der Lightbar
Die Lightbar verfügt über ein Stromkabel, ein CAN-Kabel und ein 18-PIN-Kabel für die Funktionssteuerung.
- Stromkabel: Verbinden Sie die roten Kabel mit +VDC (unter Verwendung einer benutzerseitigen Sicherung) und die schwarzen Kabel mit der Fahrzeugmasse.
- CAN-Kabel: Verbinden Sie die CAN-Signale und das Abschirmungskabel mit dem CAN-Controller-Modul.
- Funktionskabel (Eingang): Die Aktivierung der Funktionen erfolgt durch kontinuierliches Anlegen von +VDC an das entsprechende Kabel.
Funktionsbelegung der Kabel
Die Lightbar bietet verschiedene Modi, die über die Funktionskabel gesteuert werden:
- Warnmodi: ECE R65 Warnmodus (grün-weiß), Warnmodus 1 (orange-weiß), Warnmodus 2 (gelb-weiß).
- Zusatzfunktionen: Cruise Mode (rot-weiß), Full Front Flood (gelb), Take-Down Light (lila), Alley Lights (grün für links, blau für rechts).
- Verkehrsleitung (Traffic Arrow): Weißes Kabel für Links-Pfeil, weiß-schwarzes Kabel für Rechts-Pfeil, beide zusammen für Mitte-Aus-Pfeil.
- Abschaltung (Cut-off): Lila-weiß (Front), Blau-weiß (Heck), Orange (Ecke).
Programmierung und Wartung
Die Lightbar unterstützt eine PC-Programmierung, mit der Funktionen wie Lichtsensor-Dimmwerte, Blitzmuster, Blitzgruppen, Phasen, Farben und die Priorität der Kabel angepasst werden können. Für weitere Informationen zur Software wenden Sie sich bitte an Ihren Vertriebspartner.
Herstellerinformationen
Cell2 LTD
Praktische Hilfe
Typische Probleme
Lightbar funktioniert nicht oder setzt sich auf Standardeinstellungen zurück.
Überprüfen Sie alle Kabelverbindungen auf festen Sitz. Fehlerhafte Verbindungen können zu Fehlfunktionen führen.
Sicherung brennt durch.
Stellen Sie sicher, dass eine korrekt dimensionierte Sicherung (siehe Lightbar-Spezifikationen) am Ende des roten Stromkabels installiert ist.
Vor der Verwendung
- Bestimmen und testen Sie die gewünschten Funktionen vor der Installation.
- Installieren Sie eine geeignete Sicherung am roten Stromkabel.
- Verbinden Sie die schwarzen Kabel direkt mit der Fahrzeugmasse.
- Stellen Sie sicher, dass die Stromkabel nicht als Ein-/Ausschalter verwendet werden.
- Prüfen Sie, ob die Verkabelung den Anforderungen des CAN-Controllers entspricht.
Technische Daten in der Praxis
- Function Wires (Input)
- Kabel, die durch Anlegen von +VDC die spezifischen Lichtfunktionen aktivieren.
- P1 (Order of Precedence)
- Höchste Priorität bei der Kabelaktivierung; bei gleichzeitiger Aktivierung überschreibt P1 andere Funktionen.
Abbildungen und Diagramme

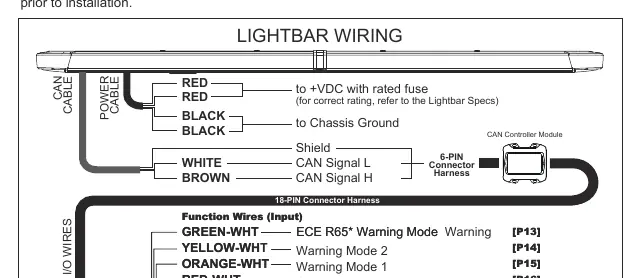

- Das Schaltbild zeigt die Belegung des 18-PIN-Steckers für die Funktionskabel und des 6-PIN-Steckers für das CAN-Modul.
Modellkompatibilität
- Die Funktionen können über eine PC-Software individuell angepasst werden.
- Bei Modellen mit Dual- oder Tri-Colour-Lichtköpfen werden bei bestimmten Funktionen (z.B. Traffic Arrow) die Farben 2 oder 3 angezeigt.
