Bedienungsanleitung für Cell2 MINI-FALCON Minibar

Erfahren Sie, wie Sie die Cell2 MINI-FALCON Minibar korrekt verkabeln, montieren und die Blitzmuster einstellen. Diese Anleitung enthält Details zur 1-Bolt-, 2-Bolt- und Magnetmontage sowie zur Konfiguration der Lichtsignale.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Verkabelung, Bedienung und Montage der Cell2 MINI-FALCON Minibar. Beachten Sie, dass für die ECE R65-Konformität zwingend das Blitzmuster 1 (Double) verwendet werden muss. Die Aktivierung der Dimm-Funktion hebt die R65-Zulassung auf.

Verkabelung und Anschluss

Das 4-adrige Kabel ermöglicht die Steuerung der Funktionen:

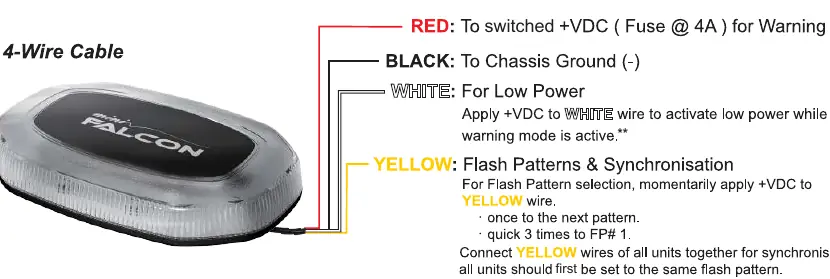

Schaltplan für die 4-adrige Verkabelung
Schaltplan für die 4-adrige Verkabelung
  • Rot: An geschaltetes +VDC anschließen (Absicherung bei 4A erforderlich) für den Warnmodus.
  • Schwarz: An Fahrzeugmasse (-) anschließen.
  • Weiß: An +VDC anlegen, um bei aktivem Warnmodus die Leistung zu reduzieren (Low Power).
  • Gelb: Zur Auswahl der Blitzmuster und Synchronisation.

Um mehrere Einheiten zu synchronisieren, verbinden Sie die gelben Kabel aller Einheiten miteinander. Alle Einheiten müssen auf das gleiche Blitzmuster eingestellt sein.

Bedienung des Zigarettenanzünder-Steckers

Bei Modellen mit 2-Tasten-Zigarettenanzünder-Stecker stehen folgende Funktionen zur Verfügung:

Bedienung des 2-Tasten-Zigarettenanzünder-Steckers
Bedienung des 2-Tasten-Zigarettenanzünder-Steckers
  • ON/OFF-Schalter: Schaltet den Warnmodus ein oder aus.
  • Flash Pattern-Schalter: Durch kurzes Drücken wird zum nächsten Blitzmuster gewechselt. Durch 3-maliges schnelles Drücken springt das Gerät zurück zu Blitzmuster 1.

Installation

Die Montage der Minibar variiert je nach Modell. Es werden drei Hauptvarianten unterstützt:

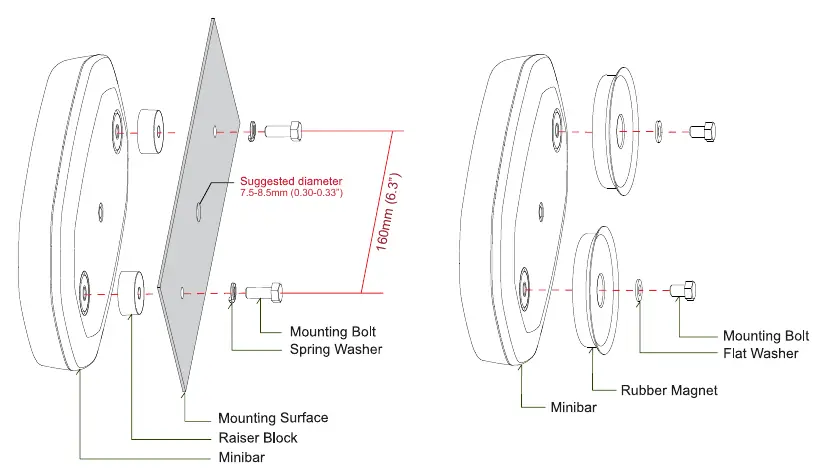

Installationsdiagramme für 2-Bolt und Rubber Magnet Mount
Installationsdiagramme für 2-Bolt und Rubber Magnet Mount

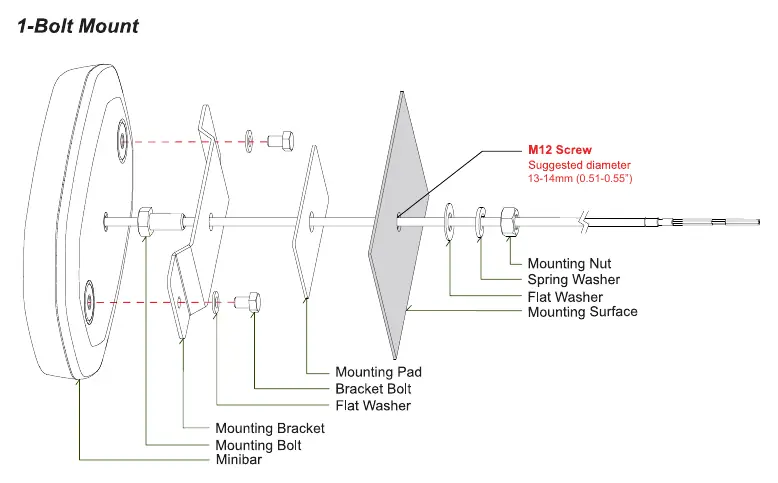

Installationsdiagramm für 1-Bolt Mount
Installationsdiagramm für 1-Bolt Mount
  • 2-Bolt Mount: Montage mittels zwei Schrauben und Distanzstücken auf der Montagefläche.
  • Rubber Magnet Mount: Befestigung mittels Gummimagneten auf der Fahrzeugoberfläche.
  • 1-Bolt Mount: Zentrale Befestigung mittels M12-Schraube, Montageplatte und Unterlegscheiben.

Stellen Sie sicher, dass die Montagefläche für die jeweilige Befestigungsart geeignet ist und die Schraubendurchmesser den Vorgaben entsprechen.

Sicherheitshinweise

  • Blicken Sie während des Betriebs nicht direkt in die LEDs, da dies zu vorübergehender Erblindung oder Augenschäden führen kann.
  • Die Verwendung von magnetisch montierten Warneinrichtungen an Fahrzeugen in Bewegung wird nicht empfohlen und erfolgt auf eigenes Risiko des Benutzers.

Herstellerinformationen

Cell2 LTD

Markenprofil

Praktische Hilfe

Typische Probleme

Gerät entspricht nicht der ECE R65-Norm

Stellen Sie sicher, dass das Blitzmuster 1 (Double) ausgewählt ist.

Synchronisation mehrerer Einheiten funktioniert nicht

Verbinden Sie die gelben Kabel aller Einheiten miteinander und stellen Sie sicher, dass alle auf das gleiche Blitzmuster eingestellt sind.

Dimm-Funktion ist aktiv

Beachten Sie, dass die Aktivierung der Dimm-Funktion (über das weiße Kabel) die R65-Zulassung ungültig macht.

Vor der Verwendung

  • Prüfen Sie die Spannungsversorgung (+VDC) und stellen Sie sicher, dass eine 4A-Sicherung vorhanden ist.
  • Wählen Sie die passende Montageart (1-Bolt, 2-Bolt oder Magnet) basierend auf Ihrem Modell.
  • Stellen Sie sicher, dass die Montagefläche sauber und für die Befestigung geeignet ist.
  • Überprüfen Sie die Verkabelung gemäß dem Schaltplan für 4-adrige Kabel.
  • Stellen Sie das gewünschte Blitzmuster ein, bevor Sie das Fahrzeug in Betrieb nehmen.

Technische Daten in der Praxis

Gelbes Kabel
Steuerleitung für Blitzmusterwechsel und Synchronisation.
Weißes Kabel
Aktivierung des Low-Power-Modus (Leistungsreduzierung).

Abbildungen und Diagramme

  • Der Schaltplan zeigt die Belegung der 4 Adern für die Stromversorgung und Steuerung.
  • Die Installationszeichnungen verdeutlichen den Aufbau der verschiedenen Montagekits (1-Bolt, 2-Bolt, Magnet).

Modellkompatibilität

  • Die ECE R65-Konformität ist nur bei Verwendung von Blitzmuster 1 gegeben.
  • Die Verwendung von Magnetmontagen an fahrenden Fahrzeugen erfolgt auf eigenes Risiko.
