Installationsanleitung für Tivoli Bare Step Premium Stufenbeleuchtung

Wichtige Informationen aus der Anleitung

Die Tivoli Bare Step Premium Stufenbeleuchtung ist für die Installation auf harten Oberflächen wie Beton oder Holz konzipiert und für den Innen- und Außenbereich geeignet. Das System ist werkseitig vorgeschnitten und vormontiert. Wichtig: Das System darf ausschließlich mit einem Class 2 12V DC Transformator betrieben werden. Die Verwendung anderer Stromquellen führt zu Schäden, verkürzt die Lebensdauer der Leuchte und führt zum Erlöschen der Garantie. Vor Beginn der Arbeiten muss die Stromversorgung zwingend unterbrochen werden.

Benötigte Werkzeuge

• Kartuschenpresse
• Extrusionskleber (ADH-MB-75AM-10)
• Betonschrauben (TM-3/16, im Lieferumfang enthalten)
• Doppelseitiges Klebeband (1/4 Zoll)
• Betonbohrer (5/32 Zoll, RONDB-5/32)

Installationsschritte

1. Vorbereitung: Lokalisieren Sie die Anschlussdosen und den Transformator, idealerweise während der Bauphase.
2. Bohren: Bohren Sie Pilotlöcher 3 Zoll von beiden Enden und etwa alle 12 Zoll entlang der Oberseite der Stufe.

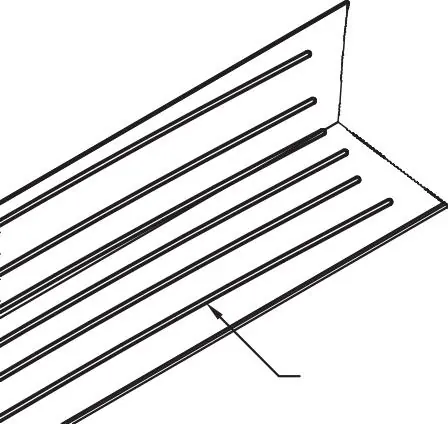

3. Kleben: Tragen Sie den Kleber auf die Unterseite der Bare Step Extrusion auf. Beachten Sie die Anweisungen auf der Kleberkartusche.
4. Montage: Platzieren Sie die Stufenbeleuchtung und bohren Sie durch die Löcher in den Beton.
5. Senken: Senken Sie die Löcher in der Stufe ab.
6. Verschrauben: Installieren Sie die 3/16 Zoll x 1 1/4 Zoll Betonschrauben.
7. Verkabelung: Stellen Sie die elektrischen Verbindungen her.

Auswahl der Drahtstärke

Um einen signifikanten Spannungsabfall zu vermeiden, ist die Wahl des richtigen Kabelquerschnitts entscheidend. Die maximale Leitungslänge hängt vom verwendeten Kabelquerschnitt (Wire Gauge) ab:

• 18 AWG: max. 90 Fuß
• 16 AWG: max. 95 Fuß
• 14 AWG: max. 100 Fuß
• 12 AWG: max. 105 Fuß

Wartung und Austausch der Lichtleiste

Entfernung: Schalten Sie den Strom ab. Trennen Sie die Verkabelung. Verwenden Sie einen kleinen Schraubendreher, um die Lichtleiste vorsichtig vom offenen Ende her aus der Extrusion zu hebeln.

Austausch: Reinigen Sie alle Oberflächen im Kanal mit Brennspiritus. Bringen Sie 1/4 Zoll doppelseitiges Klebeband auf der Unterseite der neuen Lichtleiste an. Setzen Sie die Leiste in den Kanal ein, achten Sie auf die Ausrichtung und drücken Sie sie fest an. Stellen Sie die elektrische Verbindung wieder her.
