Bedienungsanleitung für Cell2 6-LED Narrow Profile Lighthead
Erfahren Sie, wie Sie die Cell2 6-LED Narrow Profile Lighthead installieren, verkabeln und die Blitzmuster sowie Synchronisationsmodi konfigurieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Bedienung
Dieses Dokument enthält Anweisungen zur Verkabelung, Synchronisation und Installation der Cell2 6-LED Narrow Profile Lighthead. Beachten Sie, dass für den Betrieb eine 2A-Sicherung erforderlich ist und die Ausrichtung der Leuchte vor der Montage überprüft werden sollte.
Verkabelung und Betrieb
Die Leuchte verfügt über drei Kabel für den Anschluss:
- Rot: Anschluss an +VDC (muss mit einer 2A-Sicherung abgesichert sein).
- Schwarz: Anschluss an Masse (Ground).
- Gelb: Steuerleitung für Synchronisation und Blitzmuster.
Um mehrere Leuchten zu synchronisieren, verbinden Sie die gelben Kabel aller Einheiten miteinander. Stellen Sie sicher, dass alle Einheiten auf das gleiche Blitzmuster eingestellt sind.
Blitzmuster-Konfiguration
Sie können zwischen verschiedenen Blitzmustern wählen oder die Leuchten in Gruppen für gleichzeitiges oder abwechselndes Blinken konfigurieren:
- Gruppenmodus: Legen Sie +VDC an das rote und gelbe Kabel gleichzeitig an, um in den Gruppenmodus zu gelangen. Kurzes Blinken zeigt die Gruppe an (einfach = Gruppe 1, doppelt = Gruppe 2). Trennen Sie das gelbe Kabel und legen Sie es kurz an +VDC, um die Gruppe zu wechseln.
- Musterwechsel: Legen Sie das gelbe Kabel kurz an +VDC, um zum nächsten Muster zu springen.
- Reset: Legen Sie das gelbe Kabel dreimal kurz an +VDC, um auf das erste Blitzmuster (FP#1) zurückzusetzen.

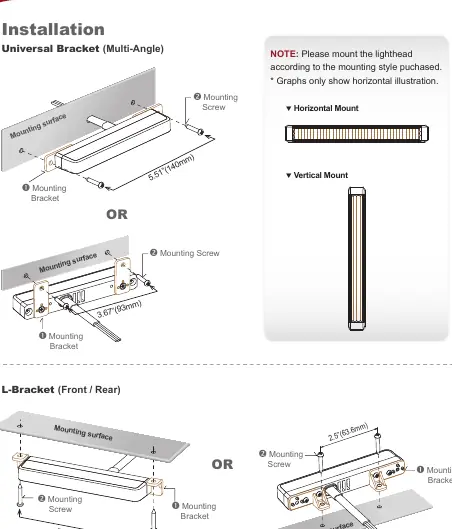

Installation
Die Leuchte kann mit verschiedenen Halterungen montiert werden:
- Universal-Halterung (Multi-Angle): Ermöglicht eine flexible Montage an verschiedenen Oberflächen.
- L-Halterung (Front/Rear): Geeignet für die Montage an Vorder- oder Rückseiten.
Die Montage kann sowohl horizontal als auch vertikal erfolgen. Achten Sie darauf, die mitgelieferten Schrauben und Halterungen gemäß dem gekauften Montagetyp zu verwenden.
Herstellerinformationen
Cell2 LTD
Praktische Hilfe
Typische Probleme
Synchronisation funktioniert nicht
Stellen Sie sicher, dass die gelben Kabel aller Leuchten miteinander verbunden sind und alle Einheiten auf dasselbe Blitzmuster eingestellt wurden.
Leuchte blinkt nicht im gewünschten Muster
Verwenden Sie das gelbe Kabel, um durch die Muster zu schalten. Legen Sie es kurz an +VDC, um zum nächsten Muster zu springen, oder dreimal kurz, um auf FP#1 zurückzusetzen.
Leuchten blinken nicht synchron (abwechselnd statt gleichzeitig)
Überprüfen Sie den Gruppenmodus. Stellen Sie sicher, dass alle Leuchten, die gleichzeitig blinken sollen, derselben Gruppe (Gruppe 1 oder 2) zugewiesen sind.
Vor der Verwendung
- Sicherung mit 2A für das rote Kabel installieren.
- Gelbe Kabel aller zu synchronisierenden Einheiten verbinden.
- Montageausrichtung vor der Befestigung prüfen (insbesondere für FP#22).
- Passende Halterung (Universal oder L-Halterung) für den Montageort wählen.
Abbildungen und Diagramme
- Das Verkabelungsdiagramm zeigt die korrekte Verbindung der drei Kabel (Rot, Schwarz, Gelb) und die Position der Sicherung.
- Die Installationsdiagramme veranschaulichen die Montage mit Universal- und L-Halterungen an verschiedenen Oberflächen.
Modellkompatibilität
- Die Leuchte unterstützt sowohl horizontale als auch vertikale Montage.
- Die Synchronisation erfordert, dass alle Einheiten auf das gleiche Blitzmuster eingestellt sind.
