Bedienungsanleitung für Philips Ultinon LED-Autoscheinwerferlampe
Erfahren Sie, wie Sie die Philips Ultinon LED-Autoscheinwerferlampe sicher installieren. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen für verschiedene Lampentypen (H7, H4, H1, H3, HB3, HB4, HIR2) sowie wichtige...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Einbau von Philips Ultinon LED-Nachrüstlampen. Beachten Sie vor Beginn folgende Sicherheitshinweise:
- Tragen Sie während der Installation Schutzhandschuhe, um die LED-Oberfläche nicht zu verschmutzen oder zu beschädigen.
- Berühren Sie den LED-Chip niemals direkt mit den Fingern.
- Achtung: Die Lampe kann nach dem Betrieb sehr heiß sein. Lassen Sie die Scheinwerfer vor dem Ausbau abkühlen.
- Schalten Sie die Zündung und das Licht aus, bevor Sie mit der Arbeit beginnen.
Installation

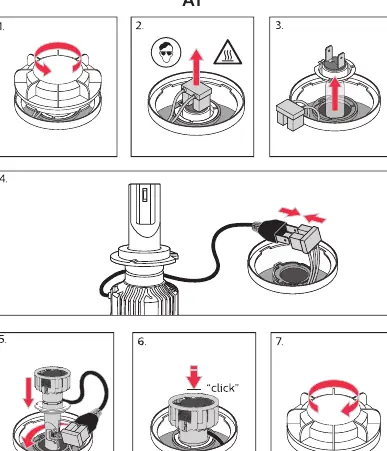

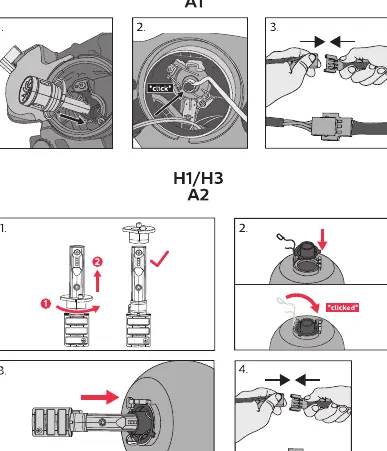

Die Installation unterscheidet sich je nach Lampentyp (H7, H4, H1, H3, HB3, HB4, HIR2). Der grundlegende Ablauf ist jedoch ähnlich:
- Öffnen Sie die Motorhaube und entfernen Sie die Abdeckung des Scheinwerfergehäuses.
- Entnehmen Sie die alte Halogenlampe aus der Fassung.
- Setzen Sie die Philips LED-Lampe in die Fassung ein. Achten Sie darauf, dass sie fest sitzt und korrekt ausgerichtet ist.
- Verbinden Sie die Kabelstecker der LED-Lampe mit dem Fahrzeugkabelbaum.
- Prüfen Sie den festen Sitz der Lampe und schließen Sie das Scheinwerfergehäuse wieder.
Spezifische Anpassungen
Für bestimmte Lampentypen wie HB3, HB4 und HIR2 sind im Lieferumfang spezifische Adapterringe (gekennzeichnet als B, C, D, R1, R2) enthalten. Stellen Sie sicher, dass der für Ihr Fahrzeug passende Ring korrekt auf der LED-Basis montiert ist, bevor Sie die Lampe in den Scheinwerfer einsetzen.
Test und CANbus

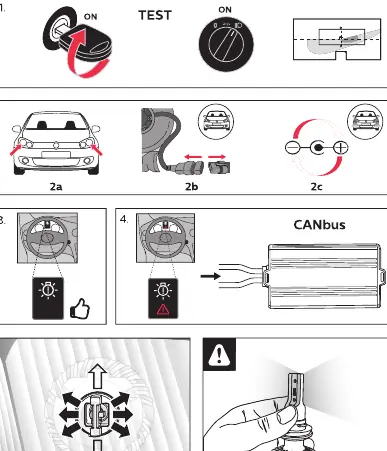

Nach dem Einbau ist ein Funktionstest erforderlich. Schalten Sie das Licht ein und prüfen Sie, ob die Lampe korrekt leuchtet. Sollte im Armaturenbrett eine Fehlermeldung (Lampendefekt) erscheinen, ist möglicherweise ein zusätzlicher CANbus-Adapter erforderlich, um die Last des Bordcomputers zu korrigieren.
Herstellerinformationen
Philips
Praktische Hilfe
Typische Probleme
Fehlermeldung im Armaturenbrett nach Einbau
Das Fahrzeug erkennt den geringeren Stromverbrauch der LED. Installieren Sie einen CANbus-Adapter, um die Fehlermeldung zu beheben.
Lampe lässt sich nicht in die Fassung einsetzen
Überprüfen Sie, ob der richtige Adapterring (B, C, D, R1, R2) für Ihren Lampentyp verwendet wird und ob dieser korrekt auf der LED-Basis sitzt.
Vor der Verwendung
- Schalten Sie die Zündung und das Licht aus.
- Lassen Sie die Scheinwerfer abkühlen (Verbrennungsgefahr).
- Tragen Sie Schutzhandschuhe.
- Stellen Sie sicher, dass der richtige Lampentyp für Ihr Fahrzeug vorliegt.
- Prüfen Sie, ob alle benötigten Adapterringe vorhanden sind.
Technische Daten in der Praxis
- Adapterringe
- Spezifische Ringe zur mechanischen Anpassung der LED-Lampe an verschiedene Scheinwerferfassungen.
Abbildungen und Diagramme
- Die Anleitung verwendet Piktogramme. Achten Sie besonders auf Pfeile, die Drehrichtungen beim Einsetzen und die korrekte Steckverbindung der Kabel anzeigen.
Modellkompatibilität
- Nicht alle Fahrzeuge sind für LED-Nachrüstungen zugelassen. Prüfen Sie die Kompatibilitätsliste des Herstellers für Ihr spezifisches Fahrzeugmodell.
