Installationsanleitung für Builtbright Work BAR STROBE 4

Schnelle Installationsanleitung für die Builtbright Work BAR STROBE 4 (BB6010A). Erfahren Sie, wie Sie die Leuchte montieren, korrekt verkabeln und die verschiedenen Blitzmuster einstellen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Installationsschritte und Abmessungen Seite 1 Verkabelungsdiagramm Seite 1 Tabelle der Blitzmuster Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Konfigurationsanweisungen für die Builtbright Work BAR STROBE 4 (Modell BB6010A). Die Leuchte ist für den Betrieb mit 12-24VDC ausgelegt. Bitte beachten Sie bei der Installation die korrekte Verkabelung, insbesondere die Absicherung der Speicherfunktionen mit 2A-Sicherungen.

Installation

Installationsschritte und Abmessungen
Installationsschritte und Abmessungen
  1. Wählen Sie eine flache Montagefläche oder eine Fläche mit minimaler Krümmung.
  2. Verwenden Sie die mitgelieferte Dichtung oder das 3M VHB-Klebeband als Schablone, um die Bohrlöcher zu markieren.
  3. Bohren Sie ein 14 mm (9/16 Zoll) Loch an der korrekten Stelle für die Kabel, die aus der Rückseite der Einheit ragen. Entfernen Sie alle scharfen Kanten am Bohrloch.
  4. Montieren Sie die Leuchte zusammen mit der Dichtung und befestigen Sie sie mit den mitgelieferten selbstschneidenden Schrauben.

Verkabelung

Die Verkabelung erfolgt über die folgenden Adern:

Verkabelungsdiagramm
Verkabelungsdiagramm
  • Schwarz: Masse (Chassis Ground)
  • Weiß: +VDC und Speicherfunktion 1 (Absicherung mit 2A erforderlich)
  • Grau: +VDC und Speicherfunktion 2 (Absicherung mit 2A erforderlich)
  • Rot: +VDC und Speicherfunktion 3 (Absicherung mit 2A erforderlich)
  • Gelb: Auswahl der Blitzmuster

Blitzmuster-Einstellung

Die Blitzmuster werden über das gelbe Kabel gesteuert, indem es kurzzeitig mit +VDC verbunden wird:

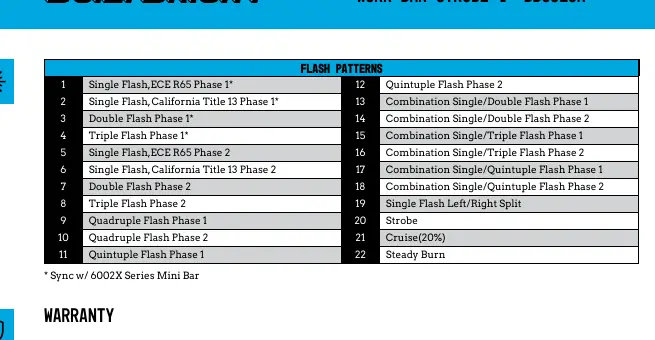

Tabelle der Blitzmuster
Tabelle der Blitzmuster
  • Nächstes Muster: Gelbes Kabel für weniger als 1 Sekunde mit +VDC verbinden.
  • Vorheriges Muster: Gelbes Kabel für 2-4 Sekunden mit +VDC verbinden.
  • Dauerlicht: Gelbes Kabel für mehr als 7 Sekunden mit +VDC verbinden.

Synchronisation: Um mehrere Leuchten zu synchronisieren, stellen Sie zuerst bei jeder Leuchte das gewünschte Muster ein und verbinden Sie anschließend die gelben Kabel aller Leuchten miteinander.

Technische Daten

  • Eingangsspannung: 12-24VDC
  • Betriebsstrom: 0,84A bei 12VDC
  • Betriebstemperatur: -40°C bis 65°C

Praktische Hilfe

Typische Probleme

Leuchten sind nicht synchronisiert

Stellen Sie sicher, dass bei allen Leuchten das gleiche Muster eingestellt ist, bevor Sie die gelben Kabel aller Einheiten miteinander verbinden.

Blitzmuster lässt sich nicht ändern

Überprüfen Sie die Dauer des Kontakts des gelben Kabels mit +VDC. Weniger als 1 Sekunde für das nächste Muster, 2-4 Sekunden für das vorherige.

Vor der Verwendung

  • Stellen Sie sicher, dass die Montagefläche flach ist.
  • Verwenden Sie 2A-Sicherungen für die weißen, grauen und roten Kabel (Speicherfunktionen).
  • Entgraten Sie das 14mm-Bohrloch für die Kabeldurchführung.
  • Prüfen Sie die Spannungsversorgung (12-24VDC).

Technische Daten in der Praxis

Input Voltage
Die Leuchte benötigt eine Gleichstromquelle zwischen 12V und 24V.
Operating Current
Der Stromverbrauch beträgt 0,84A bei einer 12V-Versorgung.

Abbildungen und Diagramme

  • Das Verkabelungsdiagramm zeigt die Verbindung der farbigen Kabel (Schwarz, Weiß, Grau, Rot, Gelb) mit der Stromquelle und die Logik der gelben Kabelverbindung für die Synchronisation.
