Bedienungsanleitung für Universal 120cm LED-Heckklappen-Lichtleiste

Erfahren Sie, wie Sie die Universal 120cm LED-Heckklappen-Lichtleiste korrekt anschließen. Diese Anleitung enthält die vollständige Kabelbelegung für Rückfahrlicht, Blinker, Bremslicht und Stromversorgung.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die elektrische Installation der 120cm LED-Heckklappen-Lichtleiste. Das Produkt ist für den universellen Einsatz an Fahrzeugen konzipiert und bietet Funktionen wie Lauflicht, Bremslicht-Synchronisation und Blinker-Unterstützung. Bitte beachten Sie, dass für die Installation grundlegende Kenntnisse der Fahrzeugelektrik erforderlich sind.

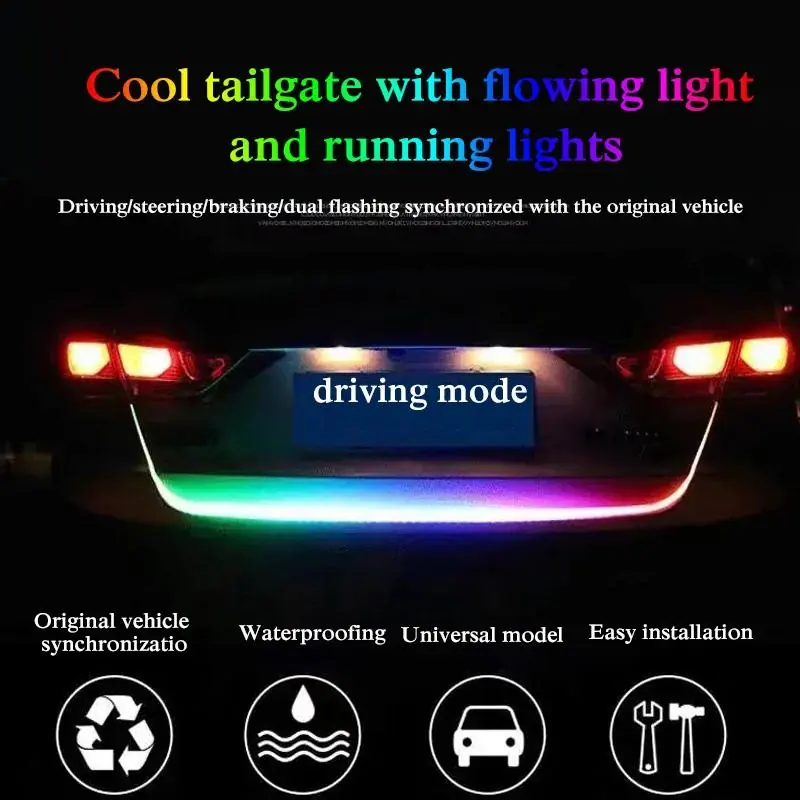

Universal 120cm LED-Heckklappen-Lichtleiste in Betrieb

Kabelbelegung und Anschluss

Für eine korrekte Funktion müssen die Kabel der Lichtleiste mit dem Bordnetz des Fahrzeugs verbunden werden. Bitte stellen Sie sicher, dass alle Verbindungen isoliert und sicher verlegt sind, um Kurzschlüsse zu vermeiden.

Blau: Rückfahrlicht (V+)
Grün: Begrenzungslicht/Standlicht (V+)
Weiß: Bremslicht (V+)
Gelb (L): Blinker links (V+)
Gelb (R): Blinker rechts (V+)
Rot: ACC (Zündungsplus) (V+)
Schwarz: Masse (V-)

Produktmerkmale

Länge: 120cm
Synchronisation mit dem Fahrzeug (Blinker, Bremse, Rückfahrlicht)
Wasserdichtes Design
Universelle Passform

Praktische Hilfe

Typische Probleme

Lichtleiste leuchtet nicht

Überprüfen Sie die Masseverbindung (schwarzes Kabel) und die Stromversorgung (ACC/VCC).

Blinker funktionieren nicht

Stellen Sie sicher, dass die gelben Kabel korrekt an die linken und rechten Blinkersignale angeschlossen sind.

Vor der Verwendung

Reinigen Sie die Montagefläche am Fahrzeug gründlich vor dem Anbringen.
Stellen Sie sicher, dass die Bordspannung des Fahrzeugs mit dem Produkt kompatibel ist.
Testen Sie alle Funktionen (Blinker, Bremse, Rückfahrlicht) vor der endgültigen Fixierung der Lichtleiste.
Isolieren Sie alle Kabelverbindungen fachgerecht.
