Bedienungsanleitung für CAT Werkzeugschrank CT1CYR

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält grundlegende Informationen zur Montage und Wartung des CAT Werkzeugschranks CT1CYR. Beachten Sie, dass die Schubladen vor dem Abschließen vollständig geschlossen sein müssen. Die Lenkrollen müssen zwingend auf derselben Seite montiert werden.

Montage

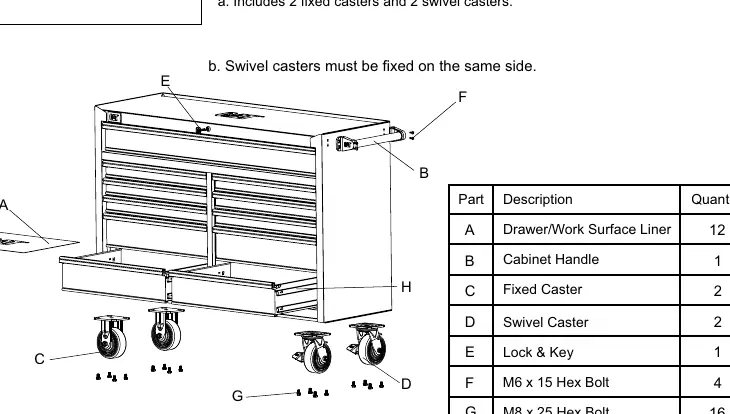

Der Schrank erfordert eine einfache Montage der Rollen und des Seitengriffs:

• Seitengriff: Montieren Sie den Griff mit den mitgelieferten Schrauben an der Seite des Schranks.
• Rollen: Der Schrank wird mit 2 festen Rollen und 2 Lenkrollen geliefert. Die Lenkrollen müssen auf derselben Seite des Schranks montiert werden.
• Befestigung: Verwenden Sie die mitgelieferten M8 x 25 Sechskantschrauben für die Rollen und M6 x 15 Sechskantschrauben für den Griff.

Bedienung der Schubladen

Die Schubladen sind mit einem speziellen Schiebemechanismus ausgestattet:

• Entfernen der Schubladen: Jede Schubladenschiene verfügt über einen schwarzen Halteclip. Um die Schublade zu entfernen, drücken Sie gleichzeitig den Hebel auf der linken Seite nach oben und den Hebel auf der rechten Seite nach unten. Ziehen Sie dann die Schublade heraus.
• Einsetzen der Schubladen: Ziehen Sie die Schiene heraus, richten Sie die Schiene der Schublade an der Führung aus und schieben Sie sie hinein.
• Hinweis: Ein gewisser Widerstand beim Einschieben ist normal. Testen Sie die Schublade 2-3 Mal, um sicherzustellen, dass sie reibungslos läuft. Sollte die Schublade blockieren, entfernen Sie sie und setzen Sie sie erneut ein.

Wartung

Um eine reibungslose Funktion der Schubladenschienen zu gewährleisten, ist eine regelmäßige Wartung erforderlich:

• Schmierung: Schmieren Sie die Schienen mindestens zweimal jährlich oder bei Bedarf häufiger mit leichtem Schmierfett.
• Schließmechanismus: Der Schließmechanismus wird durch Drehen des Nockenschlosses mit einem Schlüssel betätigt.
