Bedienungsanleitung für CAT Loader 12V Ride-On FR7721
Detaillierte Bedienungsanleitung für den CAT Loader 12V Ride-On (Modell FR7721). Enthält Anweisungen zur Montage, Bedienung, zum Laden des Akkus und zur Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der CAT Loader 12V Ride-On ist für Kinder im Alter von 3 bis 6 Jahren konzipiert. Das maximale Benutzergewicht beträgt 30 kg. Die Höchstgeschwindigkeit liegt zwischen 3 und 5 km/h. Das Fahrzeug wird mit einem 12V7AH-Akku betrieben.
Montageanleitung
Die Montage erfordert die Verwendung der mitgelieferten Werkzeuge. Bitte folgen Sie diesen Schritten:
- Vorbereitung: Entfernen Sie die Schutzhülsen und sichern Sie die Muttern an den Achsen.
- Räder: Montieren Sie die Hinterräder und sichern Sie diese mit den Muttern. Montieren Sie anschließend die Vorderräder.
- Karosserie: Befestigen Sie die Arme und den Dozer (Schaufel) am Hauptkörper.
- Sitz und Armaturenbrett: Setzen Sie den Sitz ein und befestigen Sie das Armaturenbrett mit den mitgelieferten Schrauben.
- Lenkrad: Drücken Sie das Lenkrad auf die Lenksäule, bis es einrastet.
Bedienung und Funktionen
Das Fahrzeug verfügt über eine Fernbedienung und manuelle Steuerungsmöglichkeiten:
- Kopplung der Fernbedienung: Halten Sie die Vorwärts- und Rückwärtstasten für 3 Sekunden gedrückt, bis die LED blinkt, um die Kopplung zu starten.
- Geschwindigkeit: Die Fernbedienung bietet verschiedene Geschwindigkeitsstufen.
- Fahren: Nutzen Sie den Hauptschalter, um das Fahrzeug einzuschalten.
Laden des Akkus
Der Ladeanschluss befindet sich unter dem Sitz. Verwenden Sie ausschließlich das mitgelieferte Ladegerät (DC 12V 1000mA). Laden Sie den Akku vor dem ersten Gebrauch vollständig auf. Laden Sie den Akku regelmäßig, auch wenn das Fahrzeug nicht benutzt wird, um die Lebensdauer zu erhalten.
Wartung und Sicherheit
- Überprüfen Sie regelmäßig alle Schrauben und Verbindungen auf festen Sitz.
- Reinigen Sie das Fahrzeug nur mit einem feuchten Tuch.
- Verwenden Sie das Fahrzeug nicht auf öffentlichen Straßen oder in der Nähe von Gewässern.
- Das Fahrzeug ist nicht für Kinder unter 3 Jahren geeignet.
Praktische Hilfe
Typische Probleme
Fahrzeug bewegt sich nicht
Überprüfen Sie, ob der Akku korrekt angeschlossen ist und ob er vollständig geladen wurde.
Fernbedienung funktioniert nicht
Führen Sie den Kopplungsvorgang erneut durch (Vorwärts- und Rückwärtstasten für 3 Sekunden gedrückt halten).
Vor der Verwendung
- Akku vollständig aufladen
- Alle Radmuttern auf festen Sitz prüfen
- Lenkrad auf korrekte Einrastung prüfen
- Batterien in die Fernbedienung einlegen (2x AAA, nicht enthalten)
- Sicherheitsgurt (falls vorhanden) auf Funktion prüfen
Abbildungen und Diagramme

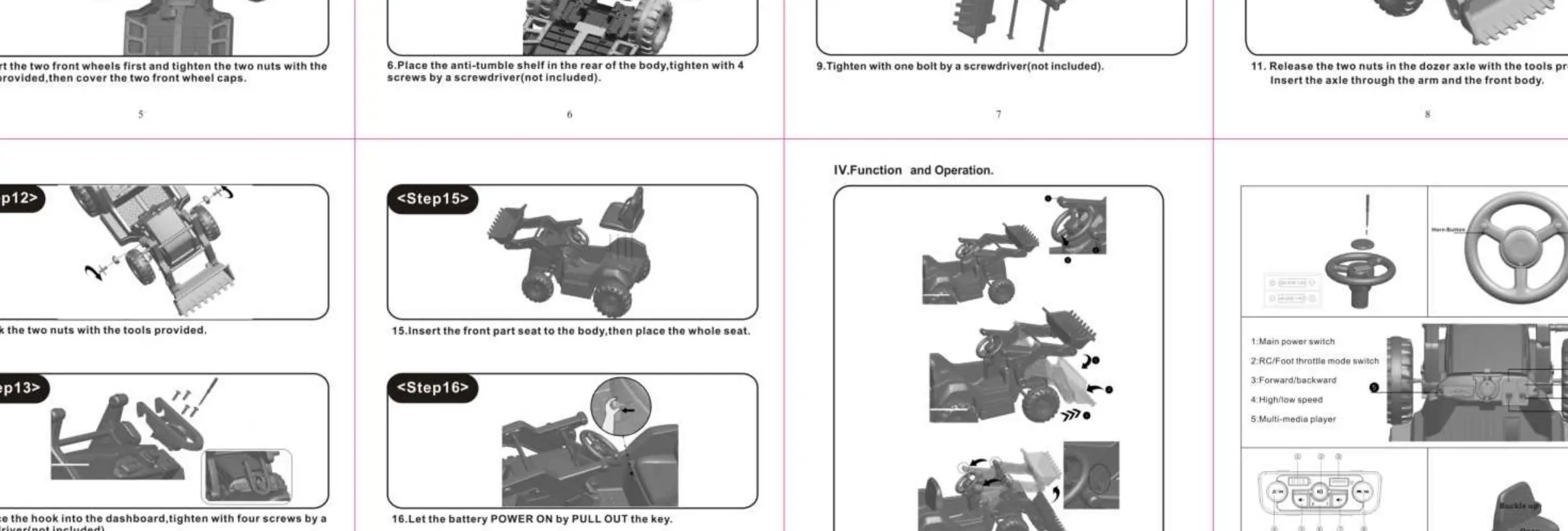

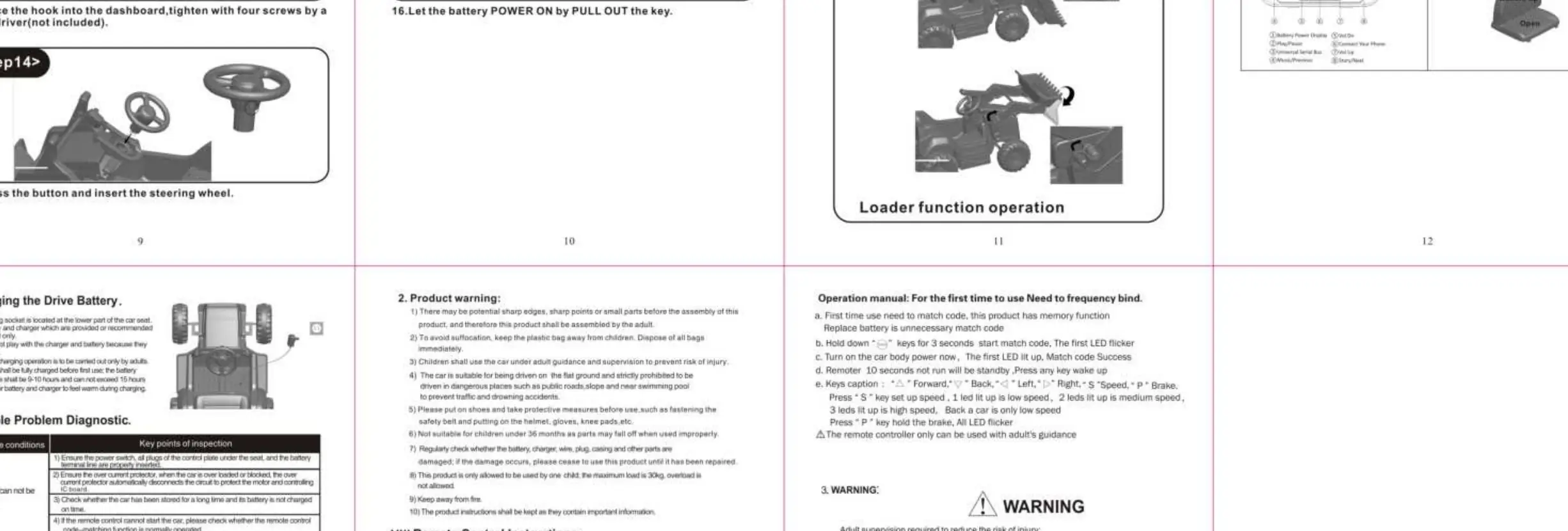

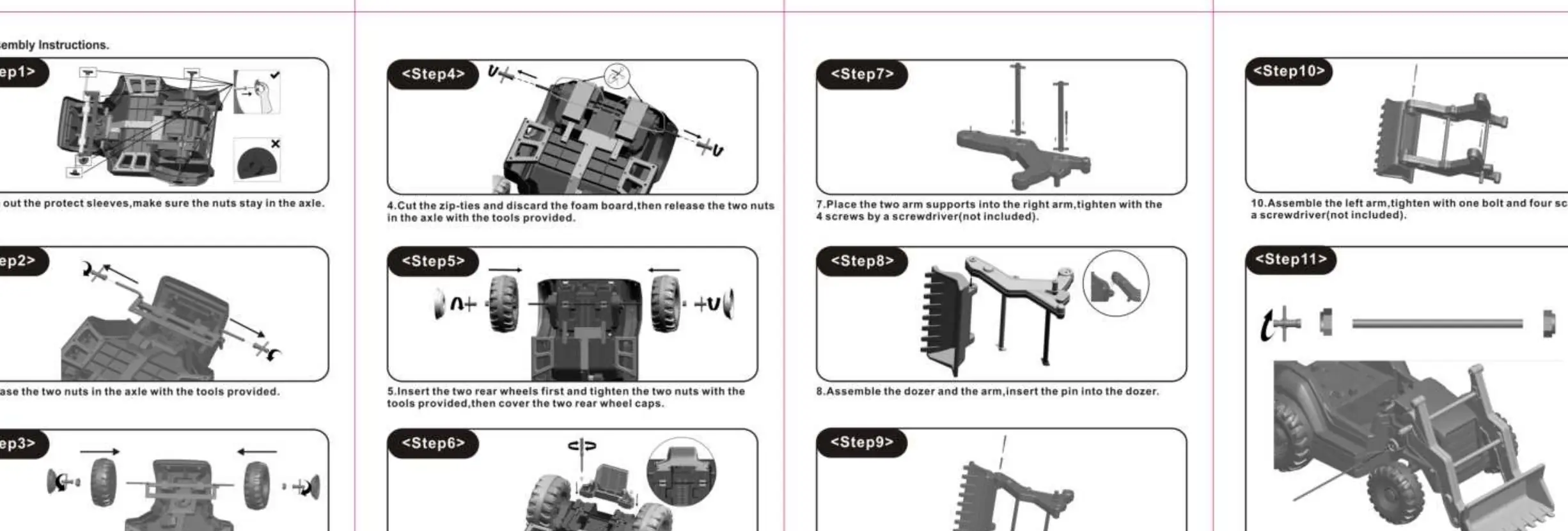

- Die Montageanleitung zeigt die schrittweise Installation der Räder, Achsen und des Dozers.

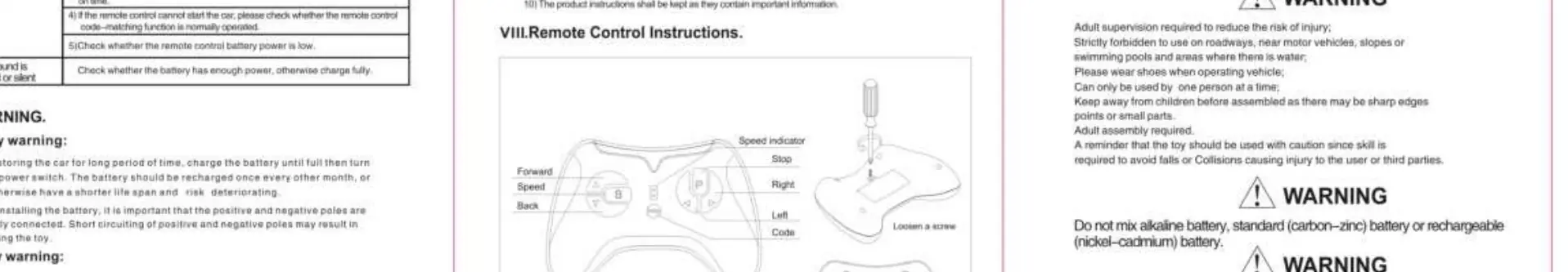

- Das Diagramm zur Fernbedienung zeigt die Tasten für Vorwärts, Rückwärts, Geschwindigkeit und Kopplung.
Modellkompatibilität
- Nur für Kinder von 3-6 Jahren geeignet.
- Nicht für den Gebrauch auf öffentlichen Straßen oder im Verkehr bestimmt.
