Bedienungsanleitung für Husky Extra Deep 42 in. 10-Drawer Mobile Work Bench
Schnelle Anleitung für die Husky 42-Zoll Werkbank mit 10 Schubladen. Erfahren Sie alles über Montage, Sicherheitshinweise, Wartung der Schubladen und Rollen sowie die Nutzung des Stromanschlusses.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die Husky 42-Zoll Werkbank mit 10 Schubladen. Bitte beachten Sie, dass das Produkt schwer ist und die Montage idealerweise mit zwei Personen durchgeführt werden sollte. Stellen Sie sicher, dass die Werkbank auf einem ebenen Untergrund steht, um ein Umkippen zu vermeiden. Nutzen Sie die Bremsen der Rollen, wenn die Werkbank nicht bewegt wird.
Montage
Die Montage erfordert einen 12-mm-Schlüssel oder eine Stecknuss (nicht im Lieferumfang enthalten). Der mitgelieferte Inbusschlüssel (CC) ist für die Schrauben (AA, BB) zu verwenden.

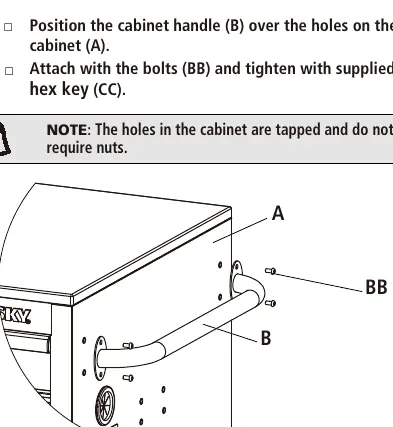

- Griff montieren: Positionieren Sie den Griff (B) über den Löchern am Gehäuse (A) und befestigen Sie ihn mit den Schrauben (BB).
- Rollen montieren: Legen Sie den Schrank vorsichtig auf die Oberseite (verwenden Sie Verpackungsmaterial zum Schutz). Befestigen Sie die Lenkrollen (D) und Bockrollen (C) mit den Schrauben (AA).
- Aufbewahrungshaken: Positionieren Sie den Haken (E) am Gehäuse und befestigen Sie ihn mit den Schrauben (BB).
- Stromkabel: Lösen Sie das Kabel aus der Schublade und führen Sie es durch die Gummitülle.
Bedienung
Schubladen entfernen und einsetzen: Um eine Schublade zu entfernen, ziehen Sie diese vollständig aus. Drücken Sie einen Entriegelungshebel nach oben, während Sie den anderen nach unten drücken, und ziehen Sie die Schublade heraus. Zum Einsetzen führen Sie die Schienenhalterungen in die Schlitze ein und schließen die Schublade vollständig.
Gummitülle: Führen Sie Kabel immer von der Rückseite ein. Ziehen Sie das Kabel nach dem Durchführen leicht zurück (ca. 5-8 cm), damit die "Starburst"-Dichtung nach außen zeigt und wetterfest abschließt.
Wartung
- Rollen: Schmieren Sie die Rollen jährlich mit hochwertigem Lagerfett.
- Schubladen: Schmieren Sie die Schubladenschienen halbjährlich mit hochwertigem Lagerfett.
- Reinigung: Reinigen Sie die Oberflächen regelmäßig mit einem milden Reinigungsmittel und Wasser.

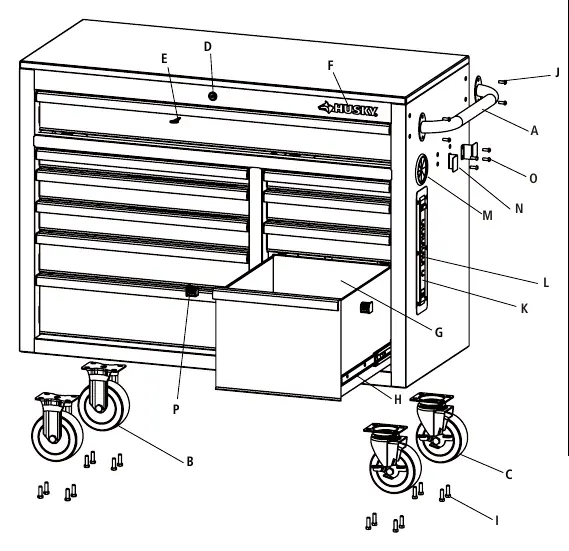

Ersatzteile
Für Ersatzteile wenden Sie sich bitte an den Husky-Kundendienst unter 1-888-HD-HUSKY. Zu den austauschbaren Teilen gehören unter anderem Schubladenschienen, Rollen, Schlösser und Griffe.
Technische Daten
- Maximale Traglast pro Schublade: 100 lbs (ca. 45 kg).
- Traglast der Rollen: Bis zu 1200 lbs (ca. 544 kg).
- Stromanschluss: Verwenden Sie eine 125-Volt-Steckdose mit GFCI-Schutz.
Herstellerinformationen
Husky
Praktische Hilfe
Typische Probleme
Schublade lässt sich schwer öffnen oder schließen
Schubladenschienen halbjährlich mit hochwertigem Lagerfett schmieren.
Werkbank ist instabil
Stellen Sie sicher, dass die Werkbank auf einem ebenen Untergrund steht und die Bremsen der Rollen aktiviert sind.
Griff wackelt
Überprüfen Sie, ob die Schrauben (BB) fest angezogen sind.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass der Montageort eben ist.
- Aktivieren Sie die Bremsen der Rollen vor der Nutzung.
- Suchen Sie die Schlüssel in der obersten Schublade.
- Prüfen Sie, ob das Stromkabel korrekt durch die Tülle geführt ist.
Technische Daten in der Praxis
- Max. Traglast pro Schublade
- 100 lbs (45 kg) - nicht überschreiten, um Instabilität zu vermeiden.
- Traglast der Rollen
- 1200 lbs (544 kg) - maximale Belastungsgrenze des gesamten Schranks.
Abbildungen und Diagramme
- Die Montageanleitung zeigt die Verwendung des Inbusschlüssels für die Schrauben.
- Die Zeichnung zur Schubladenentnahme verdeutlicht die Position der Entriegelungshebel.
Modellkompatibilität
- Verwenden Sie nur 125-Volt-Steckdosen mit GFCI-Schutz.
- Nicht für den Einsatz in der Nähe von Badewannen, Duschen oder Schwimmbecken geeignet.
