Bedienungsanleitung für Husky 27 Zoll 11-Schubladen-Werkzeugschrank
Schnellstartanleitung und Wartungshandbuch für den Husky 27 Zoll 11-Schubladen-Werkzeugschrank. Erfahren Sie, wie Sie den Schrank montieren, Schubladen bedienen und das Gerät sicher warten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur Montage, sicheren Verwendung und Wartung des Husky 27 Zoll 11-Schubladen-Werkzeugschranks. Vor der Montage sollte der Standort des Schranks gewählt werden, da er nach dem Zusammenbau schwer zu bewegen ist. Stellen Sie sicher, dass alle Teile vorhanden sind und verwenden Sie die empfohlenen Werkzeuge (10 mm und 13 mm Schlüssel/Steckschlüssel).
Sicherheitshinweise
- Kippgefahr: Öffnen Sie niemals mehr als eine Schublade gleichzeitig. Beladen Sie den Schrank von unten nach oben, um Stabilität zu gewährleisten.
- Bewegung: Schieben Sie den Schrank, ziehen Sie ihn nicht. Betätigen Sie die Bremsen, wenn der Schrank nicht bewegt wird.
- Transport: Verwenden Sie keine motorisierten Geräte zum Ziehen. Sichern Sie den Schrank bei Transport mit einem Gabelstapler.
- Verbotene Handlungen: Nicht auf den Schrank stellen. Nicht an Fahrzeugen montieren. Keine elektrischen Geräte am Schrank anbringen.
- Personenschutz: Seien Sie vorsichtig beim Schließen des Deckels, um Verletzungen der Hände zu vermeiden.
Technische Daten
- Maximale Traglast (Schublade): 100 lb (ca. 45 kg) pro Schublade.
- Maximale Traglast (Rollen): 1500 lb (ca. 680 kg) Gesamtlast für den Schrank.
Montage
Die Montage erfordert einen 10 mm und 13 mm Schlüssel oder Steckschlüssel.
Montage des Griffs
- Positionieren Sie den Schrankgriff über den Löchern am Schrank.
- Befestigen Sie den Griff mit den mitgelieferten Schrauben (AA) und ziehen Sie diese fest.
Montage der Rollen
- Sichern Sie die Schubladen und legen Sie den Schrank vorsichtig auf die Oberseite (verwenden Sie Verpackungsmaterial zum Schutz).
- Befestigen Sie die Lenkrollen (E) auf der Seite des Griffs mit den Schrauben (AA).
- Wiederholen Sie den Vorgang für die Bockrollen (D) auf der gegenüberliegenden Seite.
- Stellen Sie den Schrank wieder auf.
Bedienung
Entfernen der Schubladen
- Ziehen Sie die leere Schublade vollständig aus.
- Drücken Sie einen Entriegelungshebel nach oben, während Sie den anderen nach unten ziehen.
- Ziehen Sie die Schublade heraus, bis sie sich von der Schiene löst.
Einsetzen der Schubladen
- Ziehen Sie die Schubladenschienen vollständig aus.
- Führen Sie die Halterungen auf beiden Seiten der Schublade in die Schlitze der Schienen ein.
- Schließen Sie die Schublade vollständig, um die Schienen in der richtigen Position zu fixieren.
Wartung
- Rollen: Jährlich mit hochwertigem Lagerfett schmieren.
- Schubladenschienen: Halbjährlich mit hochwertigem Lagerfett schmieren.
- Reinigung: Reinigen Sie die Oberflächen regelmäßig mit einem milden Reinigungsmittel und Wasser.
- Finish: Verwenden Sie Autowachs, um den Glanz zu erhalten und vor Kratzern zu schützen.
- Fettentfernung: Verwenden Sie eine nicht brennbare Reinigungsflüssigkeit.
Herstellerinformationen
Husky
Praktische Hilfe
Typische Probleme
Schrank kippt oder ist instabil
Öffnen Sie nicht mehr als eine Schublade gleichzeitig. Beladen Sie den Schrank von unten nach oben.
Schublade lässt sich nicht korrekt schließen oder läuft schwer
Prüfen Sie, ob die Schienen sauber sind und schmieren Sie diese bei Bedarf. Stellen Sie sicher, dass die Schublade korrekt in den Schienenführungen sitzt.
Schrank rollt ungewollt weg
Betätigen Sie die Bremsen an den Lenkrollen, wenn der Schrank an seinem Standort steht.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit (Schrauben, Rollen, Griff).
- Wählen Sie den endgültigen Standort vor der Montage.
- Stellen Sie sicher, dass der Untergrund eben ist.
- Halten Sie einen 10 mm und 13 mm Schlüssel bereit.
- Schmieren Sie die Rollen und Schienen vor der ersten Inbetriebnahme.
Technische Daten in der Praxis
- Maximale Traglast (Schublade)
- 100 lb (ca. 45 kg) - Überschreiten Sie dieses Gewicht nicht, um Schäden an den Schienen zu vermeiden.
- Maximale Traglast (Rollen)
- 1500 lb (ca. 680 kg) - Dies ist die maximale Kapazität für den gesamten Schrank inklusive Inhalt.
Abbildungen und Diagramme

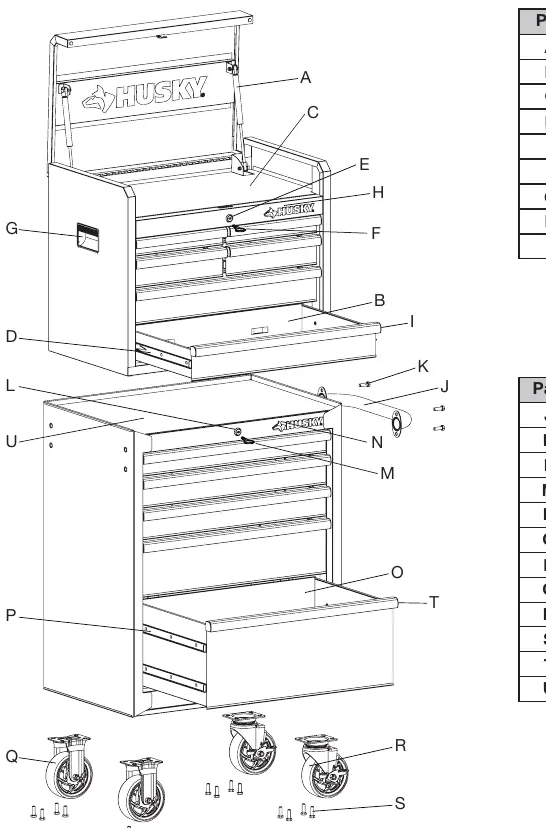

- Die Explosionszeichnung zeigt die Anordnung der Gasdruckfedern, Schubladenschienen und Rollen für die Ersatzteilidentifikation.

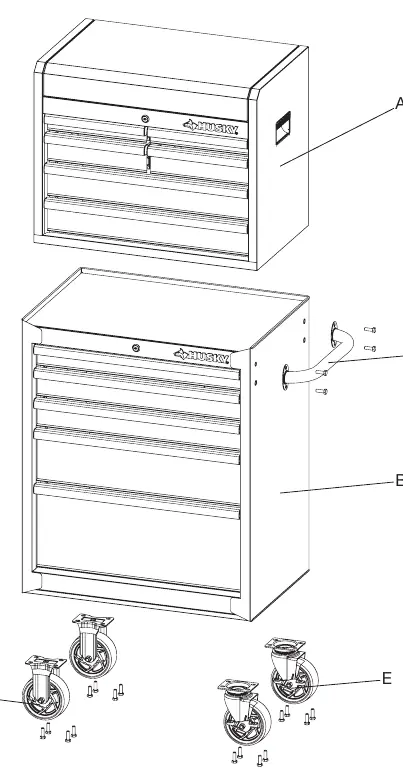

- Die Montageanleitung verdeutlicht die Positionierung der Lenkrollen auf der Griffseite.
Modellkompatibilität
- Nicht für den Transport auf Fahrzeugen geeignet.
- Nur für den Einsatz auf ebenen Flächen vorgesehen.
