Installationsanleitung für CP electronics EBDHS-AD Präsenzmelder

Wichtige Informationen aus der Anleitung

Der CP electronics EBDHS-AD ist ein PIR-Präsenz-/Abwesenheitsmelder für die Deckenmontage mit 1-10V analoger Dimmfunktion. Das Gerät wird standardmäßig im Modus "Präsenzerkennung" ausgeliefert. Die Konfiguration kann manuell über einen externen Taster oder optional über die Fernbedienungen UHS5 oder UNLCDHS erfolgen.

Sicherheitshinweise

• Die Installation darf ausschließlich von einer qualifizierten Elektrofachkraft gemäß den geltenden IEE-Verkabelungsvorschriften durchgeführt werden.
• Das Gerät ist nicht SELV-konform; die Ausgänge sind wie Netzspannung zu behandeln.
• Verwenden Sie für die Installation netztaugliche Verkabelung.

Montage

Das Gerät ist für den Deckeneinbau konzipiert.

1. Schneiden Sie ein Loch mit 64 mm Durchmesser in die Decke.
2. Stellen Sie sicher, dass der Sensor nicht in direktem Sonnenlicht platziert wird.
3. Halten Sie einen Mindestabstand von 1 m zu Lichtquellen, Lüftungs- oder Heizungsauslässen ein.
4. Montieren Sie den Sensor nicht auf instabilen oder vibrierenden Oberflächen.
5. Führen Sie die Kabel durch die Öffnung und schließen Sie diese an.
6. Biegen Sie die Spannfedern nach oben, führen Sie den Detektor in die Öffnung ein und lassen Sie die Federn einrasten.

Verdrahtung

Das Gerät unterstützt verschiedene Konfigurationen:

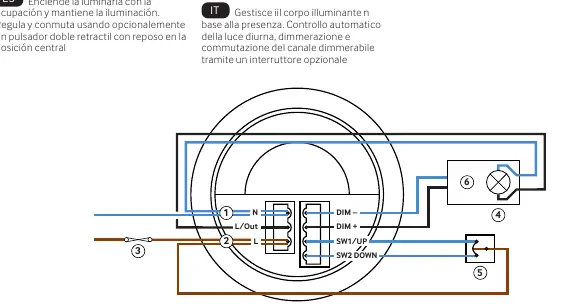

• Einzelkanal-Dimmen: Schaltet die Beleuchtung bei Anwesenheit und hält die Beleuchtungsstärke. Dimmen und Schalten erfolgt über einen optionalen Wipptaster mit Mittelstellung.
• Einzelkanal-Schalten: Schaltet nur Kanal 1 bei Anwesenheit. Kein Dimmausgang.

Verwenden Sie die Schaltpläne auf Seite 3 (Dimmen) oder Seite 4 (Schalten) der Anleitung als Referenz.

Erkennungsmodi

Das Gerät wird standardmäßig mit Präsenzerkennung geliefert.

• Wechsel zu Abwesenheitserkennung: Betätigen Sie den externen Taster 5-mal innerhalb der ersten Minute nach dem Einschalten. Die LED leuchtet für 30 Sekunden rot.
• Wechsel zurück zu Präsenzerkennung: Wiederholen Sie den Vorgang. Die LED blinkt für 30 Sekunden rot.

Für die Abwesenheitserkennung muss ein Taster zwischen den entsprechenden Klemmen angeschlossen sein.

Maskierung und Erfassungsbereich

Der Detektor enthält zwei aufsteckbare Maskierungsschilde, um den Erfassungsbereich präzise anzupassen (z. B. für Gänge oder Ecken).

• Seitliches Verkleidungsprofil: Für schlitzförmige Erfassung (Gänge).
• Kreisförmiges Verkleidungsprofil: Zur Begrenzung des Erfassungsdurchmessers.

Stellen Sie sicher, dass die IR-Programmierung abgeschlossen ist, bevor Sie die Masken anbringen.

Technische Daten

• Versorgungsspannung: 230 VAC +/- 10%
• Max. Last: 10A
• Zeitverzögerung: 10 Sekunden bis 99 Minuten
• Betriebstemperatur: -10 bis 35°C
• IP-Schutzklasse: 40
