Installationsanleitung für Carrier 14ASI Remote Evaporator Montagezubehör

Detaillierte Installationsanleitung für das Carrier 14ASI Remote Evaporator Montagezubehör. Erfahren Sie alles über Sicherheitsvorkehrungen für R-32 Kältemittel, Rohrleitungsanschlüsse, Verkabelung und Inbetriebnahme.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Empfohlene Verkabelung für die Abschaltung des Kühlers bei Leckerkennung (Fig. 1) Seite 3 Typische Rohrleitungsführung des Verdampfers (Fig. 4) Seite 8 Flüssigkeitsleitungsführung (Fig. 6) Seite 10 Details zur doppelten Saugleitung (Fig. 7) Seite 11 SIOB-A-J25 Anschlussbelegung (Fig. 8) Seite 13

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation des Remote Evaporator Montagezubehörs für Carrier 30RC-Einheiten, die mit dem Kältemittel R-32 betrieben werden. Aufgrund der Verwendung von R-32 (A2L-Kältemittel) ist die Einhaltung strenger Sicherheitsvorschriften zwingend erforderlich. Nur geschultes und qualifiziertes Fachpersonal darf Installation, Inbetriebnahme und Wartung durchführen.

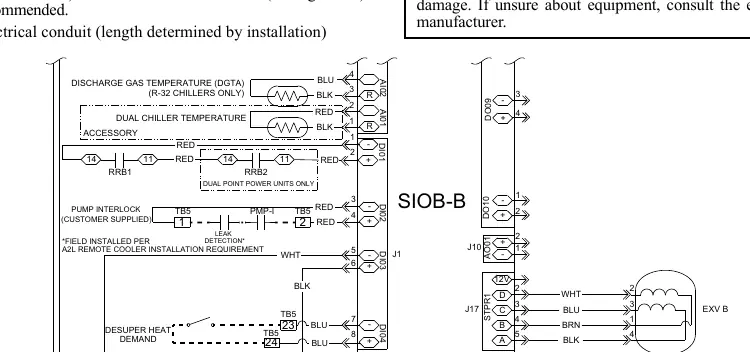

Empfohlene Verkabelung für die Abschaltung des Kühlers bei Leckerkennung (Fig. 1)
Empfohlene Verkabelung für die Abschaltung des Kühlers bei Leckerkennung (Fig. 1)
  • Sicherheit: R-32 ist entflammbar. Vermeiden Sie Zündquellen. Verwenden Sie keine offenen Flammen zur Lecksuche.
  • Leckerkennung: Ein Leckdetektor gemäß UL 60335-2-40 Annex LL ist erforderlich, der bei 25% der LFL (Lower Flammability Limit) auslöst und den Kühler abschaltet.
  • Belüftung: Sorgen Sie für ausreichende Belüftung in geschlossenen Räumen.

Produktbeschreibung

Das Zubehör ermöglicht die Verlagerung des Verdampfers in Innenräume, um Frostschutzprobleme zu vermeiden. Es umfasst alle notwendigen Komponenten für die mechanische und elektrische Anbindung an die 30RC-Basiseinheit.

Installation

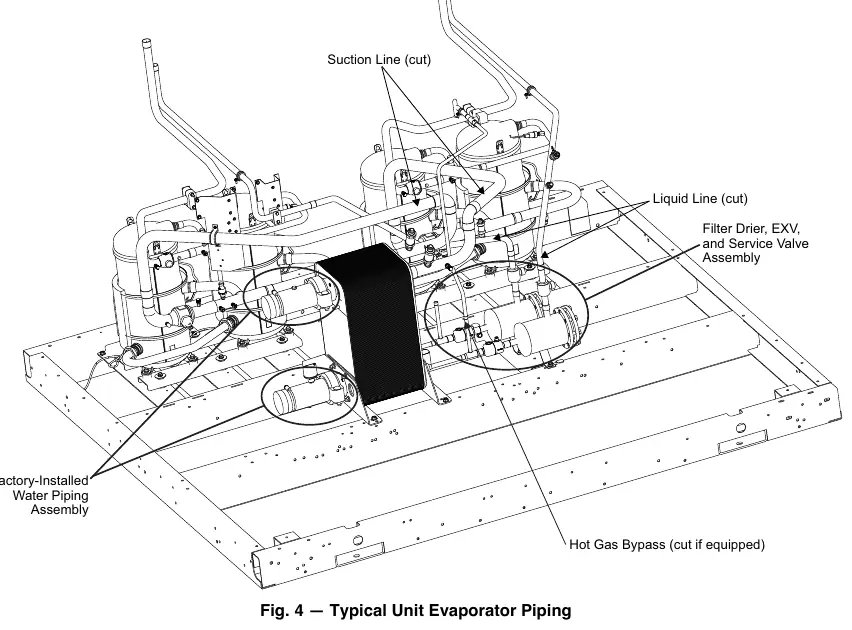

Typische Rohrleitungsführung des Verdampfers (Fig. 4)
Typische Rohrleitungsführung des Verdampfers (Fig. 4)

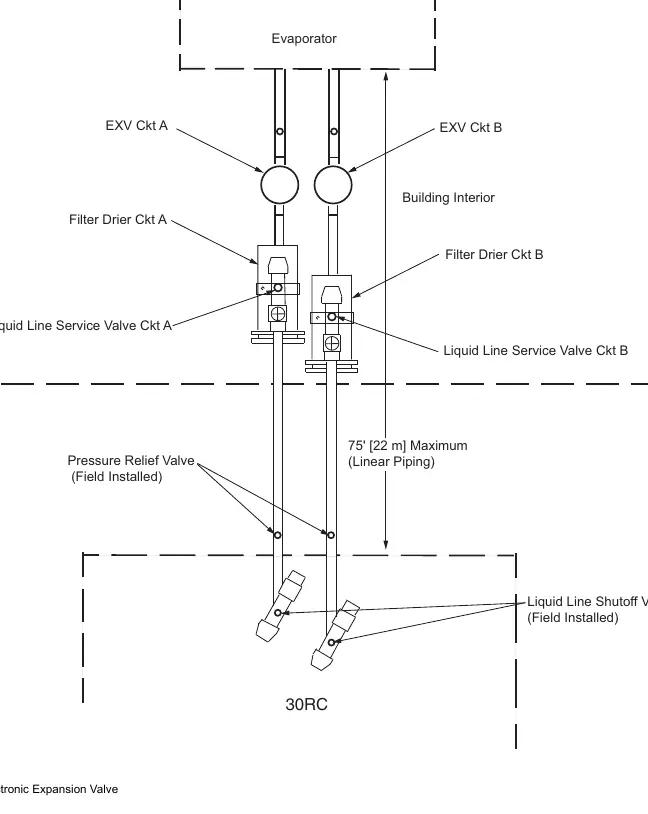

Flüssigkeitsleitungsführung (Fig. 6)
Flüssigkeitsleitungsführung (Fig. 6)
Details zur doppelten Saugleitung (Fig. 7)
Details zur doppelten Saugleitung (Fig. 7)
  1. Vorbereitung: Schalten Sie die Stromversorgung ab und sichern Sie diese gegen Wiedereinschalten.
  2. Demontage: Entfernen Sie den Verdampfer sowie Filtertrockner, EXV und Serviceventil-Baugruppe von der Basiseinheit.
  3. Transport und Montage: Transportieren Sie den Verdampfer zu seinem neuen Standort und befestigen Sie ihn sicher.
  4. Rohrleitungen: Installieren Sie die bauseitigen Flüssigkeits- und Saugleitungen. Achten Sie auf die korrekte Dimensionierung gemäß den Tabellen in der Anleitung.
  5. Druckentlastung: Installieren Sie die mitgelieferten Druckentlastungsventile in den neuen Flüssigkeitsleitungen zwischen den Absperrventilen.
  6. Löten: Verwenden Sie beim Löten eine Stickstoffspülung. Entfernen Sie vor dem Löten druckempfindliche Komponenten wie Sensoren und Schrader-Kerne.

Elektrische Anschlüsse

Die Verkabelung umfasst die Verbindung der Thermistoren und des Durchflussschalters. Verwenden Sie den mitgelieferten Anschlusskasten für die Spleißverbindungen der Thermistoren. Stellen Sie sicher, dass alle Kabel ordnungsgemäß beschriftet und gegen Kurzschlüsse isoliert sind.

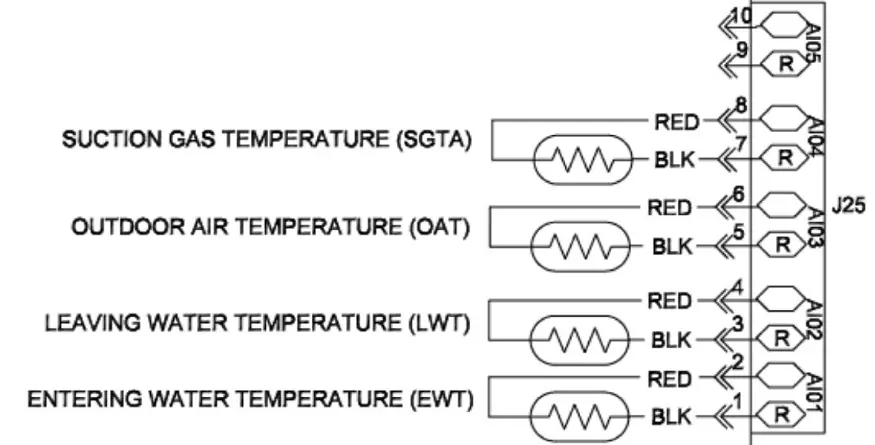

SIOB-A-J25 Anschlussbelegung (Fig. 8)
SIOB-A-J25 Anschlussbelegung (Fig. 8)

Inbetriebnahme und Kältemittel

Nach Abschluss der Rohrleitungsarbeiten muss das System auf Dichtheit geprüft und evakuiert werden. Ein Vakuum von mindestens 500 Mikron ist erforderlich. Die Kältemittelfüllmenge muss basierend auf der Basiseinheit und der zusätzlichen Leitungslänge berechnet und angepasst werden. Verwenden Sie nur für R-32 zugelassene Füll- und Rückgewinnungssysteme.

Wartung und Sicherheit

Regelmäßige Wartung umfasst die Überprüfung auf Lecks und die Kontrolle des Ölstands. Bei der Außerbetriebnahme (Decommissioning) ist das Kältemittel sicher in geeignete Rückgewinnungszylinder zu überführen.

Herstellerinformationen

Carrier Global Corporation

Markenprofil
Herstellerwebsite https://www.carrier.com Support https://www.carrier.com/residential/en/us/support/

Praktische Hilfe

Typische Probleme

Kältemittelleck

Leckdetektor muss gemäß UL 60335-2-40 Annex LL konform sein und bei 25% der LFL auslösen. Bei Leckverdacht alle offenen Flammen löschen.

Ölrückführung unzureichend

Wenn der Ölstand niedrig bleibt, prüfen Sie die Rohrleitungsführung und Dimensionierung. Fügen Sie bei Bedarf Öl hinzu (PP23JZ161 oder PP23JZ171).

Fehlermeldung 'CUSTOMER INTERLOCK FAILURE'

TB5-1 und TB5-2 müssen verbunden sein; das Relais muss bei normalem Betrieb geschlossen sein.

Vor der Verwendung

  • Stellen Sie sicher, dass das Personal für A2L-Kältemittel (R-32) geschult ist.
  • Prüfen Sie, ob der neue Standort das Gewicht des Verdampfers tragen kann.
  • Stellen Sie sicher, dass alle elektrischen Anschlüsse spannungsfrei sind.
  • Verwenden Sie nur für R-32 zugelassene Werkzeuge und Rückgewinnungssysteme.
  • Stellen Sie sicher, dass eine ausreichende Belüftung am Installationsort vorhanden ist.

Technische Daten in der Praxis

LFL (Lower Flammability Limit)
Untergrenze der Entflammbarkeit für R-32 (0,00477 lb/cu ft).
Max. Trennung (Plate fin)
75 Fuß (22 m) Rohrleitungslänge.
Max. Trennung (Microchannel)
50 Fuß (15 m) Rohrleitungslänge.

Abbildungen und Diagramme

  • Fig. 1: Empfohlene Verkabelung für die Abschaltung des Kühlers bei Leckerkennung.
  • Fig. 4: Typische Rohrleitungsführung des Verdampfers.
  • Fig. 7: Details zur doppelten Saugleitung (Double Suction Riser).

Modellkompatibilität

  • Nur für 30RC-Einheiten mit R-32 Kältemittel.
  • Nicht mit anderen Kältemitteln als R-32 verwenden.
