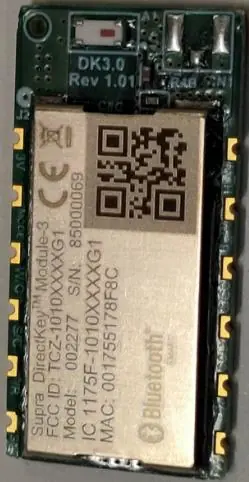

Supra DirectKey Module 3.0 Bluetooth-Modul Anleitung
Schnellstartanleitung und technische Übersicht für das Supra DirectKey Module 3.0. Erfahren Sie mehr über Spezifikationen, Zertifizierungen und Betriebsparameter dieses Bluetooth-Moduls für Zutrittskontrollsysteme.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Supra DirectKey Module 3.0 ist ein energieeffizientes Bluetooth-Modul, das entwickelt wurde, um bestehende Zutrittskontrollgeräte mit Bluetooth-Kommunikation nachzurüsten. Es ermöglicht die sichere Übertragung von Anmeldeinformationen von einem Smartphone auf ein Schloss, wodurch physische Sicherheits-Token wie Magnetstreifenkarten oder RFID-Karten überflüssig werden. Das Modul fungiert als virtuelle Magnetstreifen- oder RFID-Karte.
Produktübersicht
Das Modul nutzt ein leistungsstarkes 2,4-GHz-Bluetooth-Smart-5.1-Funkmodul. Die sichere Kommunikation wird durch eine zusätzliche Sicherheitsebene des Supra Cloud-Credentialing-Dienstes gewährleistet.
Technische Spezifikationen
- Bluetooth-Standard: Bluetooth Smart 5.1
- Betriebstemperatur: -40°C bis 85°C
- Betriebsspannung: 1.8V bis 3.6V
- Maximale Ausgangsleistung: +2dBm
- Schnittstellen: UART & SPI
- Abmessungen: 0.6" x 1.2" x 0.140"
- Konformität: RoHS-konform
Zertifizierungen und Anforderungen
Das Gerät erfüllt verschiedene internationale Standards:
- USA (FCC): Entspricht Teil 15 der FCC-Regeln. Muss in einer Umgebung mit mindestens 20 cm Abstand zum Körper betrieben werden.
- Kanada (IC): Entspricht den lizenzfreien RSS-Normen von Industry Canada.
- Europäische Union (CE): Entspricht der RED-Richtlinie (2014/53/EU), WEEE-Richtlinie (2012/19/EU) und Sicherheitsnormen (IEC/EN62368-1).
Label-Anforderung: Das Etikett muss zwingend die FCC ID: TCZ-10105567G1 und IC: 1175F-10105567G1 enthalten.
Herstellerinformationen
Carrier Global Corporation
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass die Umgebungstemperatur zwischen -40°C und 85°C liegt.
Überprüfen Sie, ob die Versorgungsspannung stabil im Bereich von 1.8V bis 3.6V liegt.
Vor der Verwendung
- Spannungsversorgung auf 1.8V - 3.6V prüfen.
- Betriebstemperatur zwischen -40°C und 85°C einhalten.
- Abstand von 20cm zum Körper bei Betrieb einhalten (FCC/IC-Vorgabe).
- Sicherstellen, dass das Etikett die korrekten FCC- und IC-IDs enthält.
