Ergänzende Anweisungen für Carrier 14 SEER Single-Packaged Air Conditioner and Gas...

Schnelle Anleitung zur Überprüfung des Einlassgasdrucks und zur Einstellung der Gaszufuhr für das Carrier 14 SEER System. Enthält wichtige Sicherheitshinweise, technische Daten und Verfahren zur Druckmessung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält ergänzende Anweisungen für den temporären Austausch des Gasventils bei Carrier 14 SEER Single-Packaged Systemen. Wichtig: Dieses Gerät ist ausschließlich für den Betrieb mit Erdgas vorgesehen. Es ist nicht für die Verwendung mit Propan geeignet, es sei denn, ein spezielles Umrüstkit wird verwendet. Lesen Sie vor Beginn der Arbeiten die gesamte Anleitung sorgfältig durch.

Überprüfung des Einlassgasdrucks

Der Einlassgasdruck muss bei laufendem Ofen im Gasheizbetrieb überprüft werden, um sicherzustellen, dass der Versorgungsdruck nicht unter den auf dem Typenschild angegebenen Mindestwert fällt.

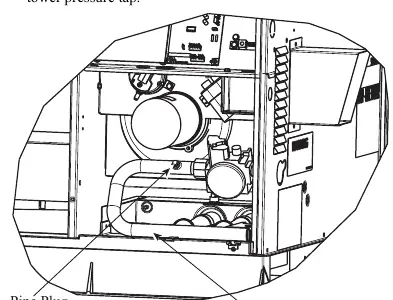

Fig. 1 – Brennerbaugruppe
Fig. 1 – Brennerbaugruppe
  1. Stellen Sie sicher, dass die Gaszufuhr zum Ofen und der elektrische Schalter am Gasventil ausgeschaltet sind.
  2. Lösen Sie die Stellschraube am Einlass-Druckstutzen um maximal eine volle Umdrehung mit einem 3/32-Zoll-Inbusschlüssel.
  3. Schließen Sie ein Manometer mit einem 5/16-Zoll-Schlauch an den Einlass-Druckstutzen des Gasventils an.
  4. Schalten Sie die Stromversorgung des Ofens ein.
  5. Drehen Sie das manuelle Absperrventil der Gaszufuhr auf die Position ON.
  6. Schalten Sie den Schalter des Ofengasventils auf ON.
  7. Überbrücken Sie die R- und W-Thermostatanschlüsse an der Steuerplatine des Ofens.
  8. Sobald die Hauptbrenner zünden, bestätigen Sie, dass der Einlassgasdruck innerhalb des auf dem Typenschild angegebenen Bereichs liegt.
  9. Entfernen Sie die Brücke, um den Heizbedarf zu beenden, und warten Sie, bis die Gebläse-Ausschaltverzögerung abgeschlossen ist.
  10. Schalten Sie das Gasventil und die Gaszufuhr aus, trennen Sie das Manometer und ziehen Sie die Stellschraube wieder fest.

Einstellung der Gaszufuhr

Die Gaszufuhr zum Gerät wird durch Messung des Gasflusses am Zähler oder durch Messung des Verteilerdrucks (Manifold Pressure) bestimmt. Für Erdgasgeräte wird die Messung am Zähler empfohlen.

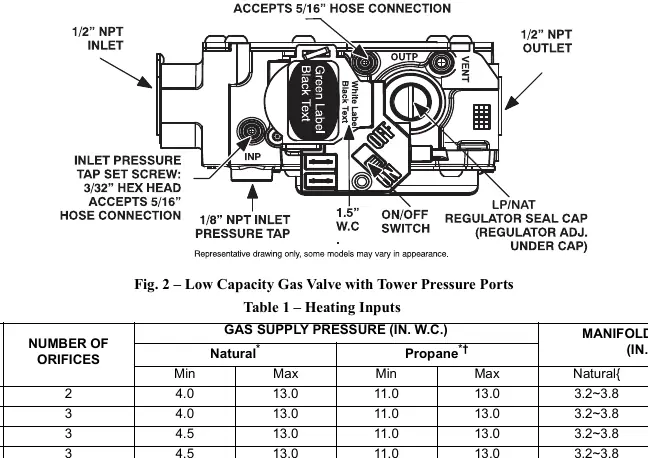

Fig. 2 – Gasventil mit Druckstutzen
Fig. 2 – Gasventil mit Druckstutzen

Messung des Gasflusses (Erdgas)

Der Verteilerdruck muss zwischen 3,2 und 3,8 IN. W.C. gehalten werden. Wenn größere Anpassungen erforderlich sind, müssen die Hauptbrennerdüsen gemäß den nationalen und lokalen Vorschriften gewechselt werden.

  • Stellen Sie sicher, dass alle anderen Geräte, die denselben Zähler verwenden, ausgeschaltet sind.
  • Verwenden Sie zur Messung entweder den Rohrstopfen am Verteiler (mit 1/8-Zoll NPT-Messing-Schlauchanschluss) oder den Druckstutzen am Verteiler (mit 3/32-Zoll-Inbusschlüssel).
  • Berechnen Sie den Gasfluss, indem Sie die Sekunden für eine Umdrehung des Testzifferblatts am Gaszähler messen und die Formel anwenden: 3600 geteilt durch die Sekunden, multipliziert mit dem Volumen pro Umdrehung.

Sicherheitshinweise

BRANDGEFAHR: Die Nichtbeachtung der Anweisungen kann zu Verletzungen, Tod oder Sachschäden führen. Die Stellschraube des Einlassdruckstutzens muss festgezogen und der 1/8-Zoll NPT-Rohrstopfen installiert sein, um Gaslecks zu vermeiden.

Herstellerinformationen

Carrier Global Corporation

Markenprofil

Praktische Hilfe

Typische Probleme

Gasleck nach der Messung

Stellen Sie sicher, dass die Stellschraube am Druckstutzen festgezogen und der 1/8-Zoll NPT-Rohrstopfen korrekt installiert ist.

Falscher Verteilerdruck

Drehen Sie die Kunststoff-Einstellschraube am Gasventil im Uhrzeigersinn, um den Gasfluss zu erhöhen, oder gegen den Uhrzeigersinn, um ihn zu verringern.

Gerät soll mit Propan betrieben werden

Das Gerät ist für Erdgas ausgelegt. Kontaktieren Sie den Händler für ein Ersatz-Gasventil und ein separates Umrüstkit.

Vor der Verwendung

  • Stellen Sie sicher, dass die Gaszufuhr für die Messung unterbrochen werden kann.
  • Verfügbarkeit eines 3/32-Zoll-Inbusschlüssels.
  • Verfügbarkeit eines Manometers zur Druckmessung.
  • Überprüfung, ob das Gerät mit Erdgas betrieben wird.
  • Alle anderen Gasgeräte am selben Zähler ausschalten.

Technische Daten in der Praxis

Verteilerdruck (Manifold Pressure)
Muss für Erdgas zwischen 3,2 und 3,8 IN. W.C. liegen.
Gas Supply Pressure (Natural)
Min. 4,0 - 4,5 IN. W.C. / Max. 13,0 IN. W.C. je nach Heizleistung.

Abbildungen und Diagramme

  • Fig. 1 zeigt die Brennerbaugruppe und die Position des Rohrstopfens am Verteiler.
  • Fig. 2 zeigt das Gasventil mit den Druckstutzen für den Einlass und den Verteiler sowie die Einstellschraube.

Modellkompatibilität

  • Nur für Erdgas geeignet.
  • Nicht für Propan ohne spezielles Umrüstkit verwenden.
  • Leistungsanpassung bei Höhenlagen über 2000 ft (610 m) erforderlich (4% Reduzierung pro 1000 ft).
