Installations-, Inbetriebnahme- und Serviceanleitung für Carrier 09XC06 Remote Air-Cooled...
Schnellstartanleitung für die Installation, Inbetriebnahme und Wartung der Carrier 09XC06 luftgekühlten Kondensatoreinheiten. Enthält wichtige Sicherheitshinweise, Montageanleitungen, elektrische Anschlusspläne, VFD-Konfiguration und...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations-, Inbetriebnahme- und Serviceanweisungen für die luftgekühlten Kondensatoreinheiten der Serie 09XC von Carrier. Die Installation und Wartung darf nur von qualifiziertem Fachpersonal durchgeführt werden. Beachten Sie unbedingt alle Sicherheitshinweise, tragen Sie Schutzbrille und Arbeitshandschuhe und schalten Sie vor Arbeiten an der Anlage die Stromversorgung vollständig ab.
Produktbeschreibung

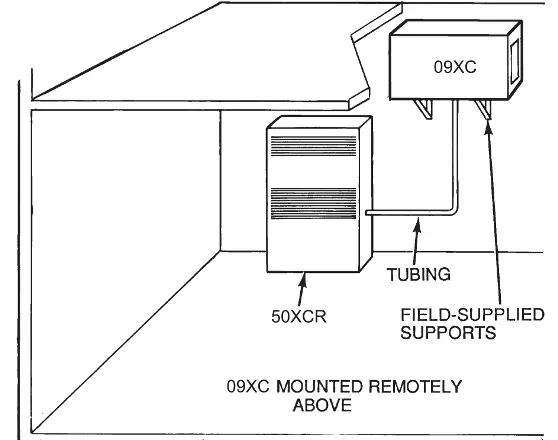

Die 09XC Kondensatoreinheiten sind für den Betrieb mit 50XCR vertikalen Kompaktgeräten konzipiert. Sie sind für die Innenmontage in Hochhäusern (z. B. in Fenstern oder durch Wände) vorgesehen. Die Luftführung erfolgt horizontal. Die Geräte verfügen über Zentrifugallüfter mit einstellbarem Riemenantrieb.
Installation
- Vorbereitung: Prüfen Sie das Gerät auf Transportschäden und stellen Sie sicher, dass die elektrische Versorgung den Anforderungen auf dem Typenschild entspricht.
- Aufstellung: Das Gerät sollte nicht in der Nähe von akustisch empfindlichen Räumen aufgestellt werden. Sorgen Sie für ausreichende Abstände für Wartung und Luftzufuhr (mindestens 6 ft zwischen Kondensatoröffnungen auf derselben Ebene).
- Montage: Zur Aufhängung sind vier bauseitige Gewindestangen (mind. 1/2 Zoll Durchmesser) erforderlich, die an Deckenbalken verankert werden müssen. Verwenden Sie zur Vibrationsdämpfung Gummi- oder Federisolatoren.
- Kältemittelleitungen: Alle Lötverbindungen sollten vor der endgültigen Positionierung des Geräts hergestellt werden. Verwenden Sie bei Bedarf Adapter für abweichende Rohrgrößen.
- Luftkanäle: Kanäle sollten so kurz wie möglich sein. Bei Verwendung von Metallkanälen ist eine Innenisolierung erforderlich, um Kondensation zu vermeiden.
Elektrische Anschlüsse
Stellen Sie sicher, dass die Spannungsunsymmetrie der 3-Phasen-Versorgung 2% nicht überschreitet. Die Leistungsverkabelung muss über einen geeigneten Überstromschutz verfügen. Steuerleitungen (24V) werden am Kompressorschütz angeschlossen.
Inbetriebnahme und VFD-Konfiguration

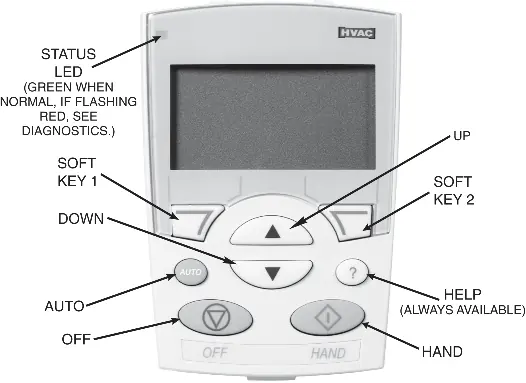

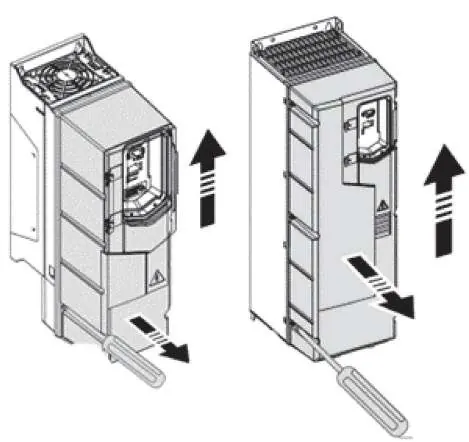

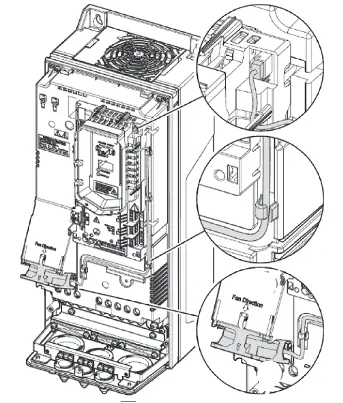

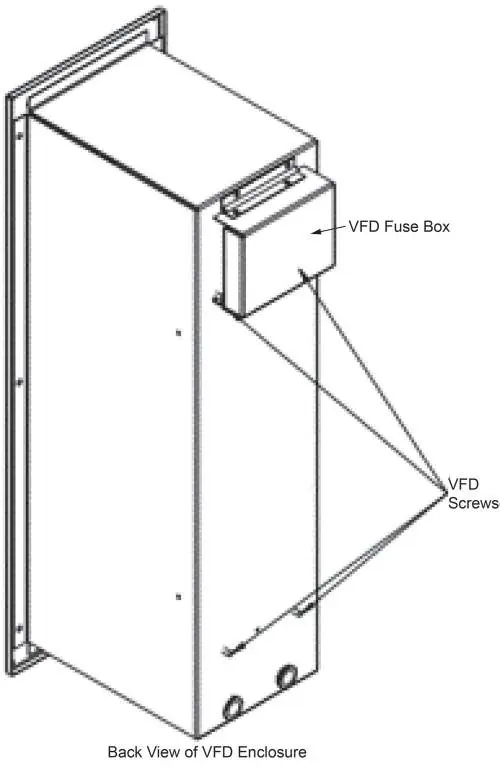

Vor der Inbetriebnahme muss die START-UP CHECKLIST ausgefüllt werden. Für den Betrieb bei niedrigen Umgebungstemperaturen ist ein Frequenzumrichter (VFD) erforderlich. Die Konfiguration der Parameter für ACH550 und ACH580 VFDs ist in den Tabellen 5 und 6 detailliert aufgeführt.
Wartung und Service
- Reinigung: Kondensatorschlangen mit Staubsauger, frischem Wasser oder Druckluft reinigen. Dampfreinigung wird nicht empfohlen.
- Lüftereinstellung: Die Riemenspannung sollte bei etwa 1/2 Zoll Durchbiegung mit 8-lb Spannung liegen.

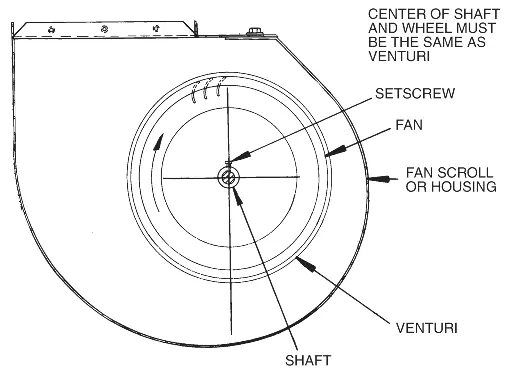

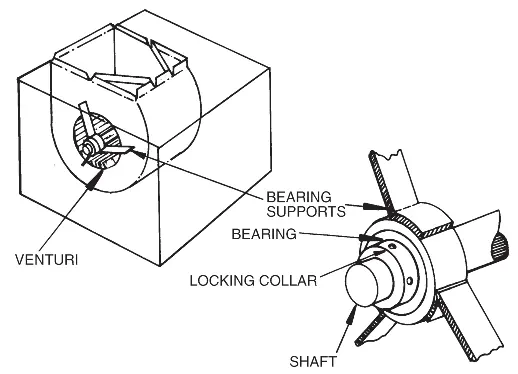

- Lüfterrad/Lager: Bei Defekten können Lüfterrad oder Lager ausgetauscht werden. Achten Sie auf die konzentrische Ausrichtung zum Venturi.
Fehlerbehebung
Bei Problemen wie "Gerät startet nicht", "Lüfter läuft nicht" oder "Kompressor ist laut" bietet Tabelle 14 eine Übersicht über mögliche Ursachen und Korrekturmaßnahmen, wie z. B. Überprüfung der Stromversorgung, Sicherungen, Riemenspannung oder Kältemittelfüllung.
Herstellerinformationen
Carrier Global Corporation
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Stromquelle, Sicherungen, Trennschalter und elektrische Kontakte prüfen. Spannung und Phasenlage kontrollieren.
Lüfter läuft nicht
Schütz/Relais prüfen, Motor auf Defekte testen, Riemen auf Bruch prüfen und elektrische Kontakte nachziehen.
Kompressor ist laut, startet aber
Unterspannung prüfen, Kompressormotor auf Defekte untersuchen, Phasenausfall ausschließen.
Kompressor startet, läuft aber nicht weiter
Kältemittelfüllung prüfen, Überlastschutz kontrollieren, TXV (thermostatisches Expansionsventil) prüfen.
Vor der Verwendung
- Alle Transportmaterialien vom Gerät entfernt?
- Stromversorgung entspricht den Gerätespezifikationen?
- Erdungskabel korrekt angeschlossen?
- Überstromschutz korrekt dimensioniert und installiert?
- Lüfterriemen auf korrekte Spannung und Ausrichtung geprüft?
- Luftfilter sauber und korrekt eingesetzt?
- Gerät innerhalb der Nivellierungstoleranzen installiert?
Technische Daten in der Praxis
- Spannungsunsymmetrie
- Darf 2% nicht überschreiten. Bei höherer Unsymmetrie darf das System nicht gestartet werden.
- Riemenspannung
- Sollte ca. 1/2 Zoll Durchbiegung bei 8-lb Druck in der Mitte des Riemens aufweisen.
Abbildungen und Diagramme
- Fig. 1: Abmessungen der Basiseinheit für verschiedene Größen.
- Fig. 3: Rigging-Details für den Transport und die Platzierung.

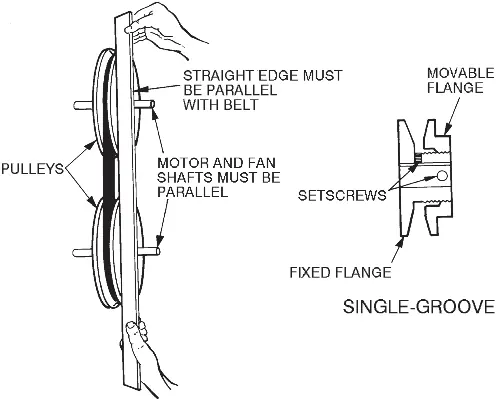

- Fig. 7: Einstellung der Lüfterriemenscheibe zur Geschwindigkeitsanpassung.
- Fig. 11/12: Schaltpläne für die Niedrigtemperatur-Option (VFD-Verkabelung).
Modellkompatibilität
- 09XC Kondensatoren sind für den Betrieb mit 50XCR vertikalen Kompaktgeräten ausgelegt.
- VFD-Parameter müssen gemäß den Tabellen 5 (ACH550) oder 6 (ACH580) konfiguriert werden.
- Verwenden Sie nur Kupferleiter für die Stromversorgung.
