Bedienungsanleitung für Carbest VanHeat 2.0-DH & 4.0-DH Diesel-Standheizung

Schnellstart-Anleitung und technischer Leitfaden für die Carbest VanHeat 2.0-DH & 4.0-DH Diesel-Standheizung. Enthält Informationen zu Installation, elektrischen Anschlüssen, LCD-Bedienung, Wartung und Fehlerbehebung.

PDF-Quelle: Français · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Carbest VanHeat 2.0-DH & 4.0-DH ist eine Diesel-Standheizung. Die Bedienung erfolgt über das LCD-Steuerelement. Die Installation erfordert Fachkenntnisse, insbesondere bei der Kraftstoff- und Elektroinstallation. S. 1, 13, 54

Wichtigste Schritte

  • Installation der Kraftstoffpumpe S. 44
  • Fehlerbehebung bei Startproblemen S. 65, 66

Erste Inbetriebnahme

  • Entlüftung der Kraftstoffleitung S. 58, 63
Weitere 5 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

E10

Kraftstoffleitung verstopft/geknickt, Kraftstoffstand prüfen.

S. 66
E30/E31

Batteriespannung prüfen.

S. 66

Fehlercodes

Code Bedeutung Maßnahme Seiten
E10 Kraftstoffzufuhr gestört Leitungen und Tank prüfen S. 66
E30/E31 Spannungsfehler Batterie prüfen S. 66

Wartung und Reset

  • Timer auf Werkseinstellungen zurücksetzen S. 62

Technische Daten

Parameter Wert Hinweis Seiten
Heizleistung (2.0-DH) 850 - 2000 W Min/Max Heizleistung S. 15
Heizleistung (4.0-DH) 900 - 4000 W Min/Max Heizleistung S. 15

Wo es im PDF steht

  • Technische Daten S. 15
  • Fehlercodes S. 66
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abbildungen anzeigen (6) Weniger anzeigen

Wichtige Informationen aus der Anleitung

Die Carbest VanHeat 2.0-DH und 4.0-DH sind Diesel-Standheizungen für Fahrzeuge. Diese Anleitung richtet sich an Installateure und Benutzer. Die Heizung darf nicht in geschlossenen Räumen ohne Frischluftzufuhr (z.B. Garagen) verwendet werden. Das Gerät ist nicht für den Dauerbetrieb in Wohngebäuden oder Tiny Houses geeignet. Bei der Installation sind die ECE R122-Richtlinien zu beachten.

Systembeschreibung

Das System besteht aus einer Brennkammer, einer Kraftstoffpumpe, einem Steuergerät und einem LCD-Bedienelement. Die Verbrennungsluft wird von außen angesaugt, und die Abgase werden nach außen abgeleitet. Das Steuergerät überwacht alle Betriebsparameter, einschließlich der Temperatur und der Pumpenimpulse.

Gehäusekomponenten
Gehäusekomponenten

Installation

Die Installation muss sorgfältig durchgeführt werden, um Sicherheitsrisiken zu vermeiden:

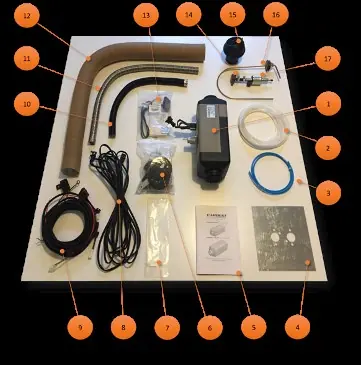

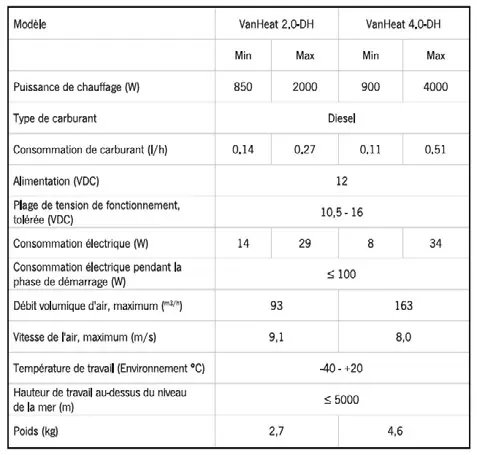

Zusätzliches Montagefoto von Seite 15
Zusätzliches Montagefoto von Seite 15

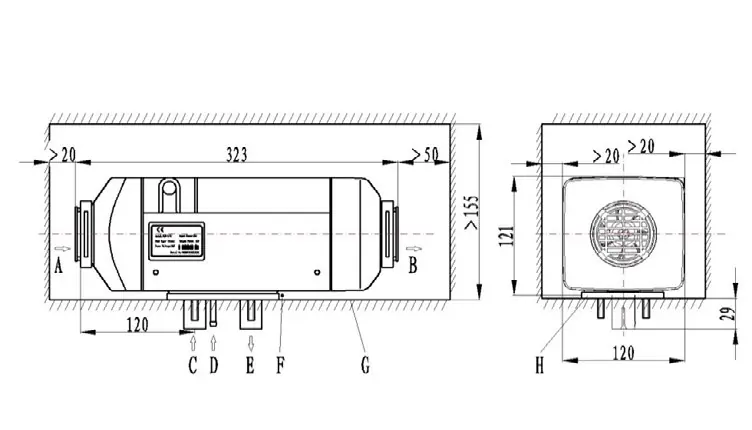

Einbaumaße und Abstände
Einbaumaße und Abstände

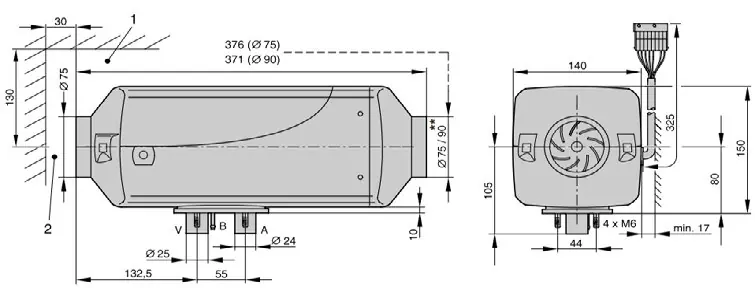

Zusätzliches Montagefoto von Seite 17
Zusätzliches Montagefoto von Seite 17
Zusätzliches Montagefoto von Seite 18
Zusätzliches Montagefoto von Seite 18
Einbauwinkel
Einbauwinkel
  • Montage: Das Gerät sollte so montiert werden, dass die Glühkerze während des Startvorgangs nach oben zeigt. Der Abgasauslass sollte vertikal nach unten zeigen.
  • Kraftstoffversorgung: Die Kraftstoffpumpe muss in einem Winkel zwischen 15 und 35 Grad montiert werden. Verwenden Sie nur die mitgelieferten Kraftstoffleitungen und stellen Sie sicher, dass keine Luftblasen entstehen.
  • Elektrische Anschlüsse: Achten Sie auf die korrekten Kabelquerschnitte (siehe Fig. 39). Alle elektrischen Verbindungen müssen fest sitzen und vor Korrosion geschützt sein.
  • Abgassystem: Das Abgasrohr muss sicher befestigt sein und darf keine brennbaren Teile des Fahrzeugs berühren.

Bedienung

Die Steuerung erfolgt über das LCD-Bedienelement. Es ermöglicht das Einstellen von Datum/Uhrzeit, das Programmieren von Startzeiten (Timer), die Wahl zwischen Leistungs- und Temperaturmodus sowie die Diagnose von Fehlern.

Wartung und Fehlerbehebung

Vor jeder Heizsaison sollte das Gerät von einem Fachmann überprüft werden. Reinigen Sie regelmäßig die Luftein- und -auslässe. Wenn die Heizung längere Zeit nicht benutzt wurde, lassen Sie sie alle vier Wochen für 10 Minuten laufen. Bei Fehlern zeigt das LCD-Display einen Fehlercode an, der in der Tabelle "Recherche d'erreur" (Fehlersuche) auf Seite 66 nachgeschlagen werden kann.

Technische Daten

Die Heizleistung beträgt 850-2000W (2.0-DH) bzw. 900-4000W (4.0-DH). Die Betriebsspannung liegt bei 12V DC. Der zulässige Temperaturbereich für den Betrieb beträgt -40 bis +20 °C.

Praktische Hilfe

Typische Probleme

Heizung startet nicht

Sicherung prüfen, Verkabelung auf korrekten Sitz und Korrosion kontrollieren.

Fehlercode E10

Kraftstoffleitung auf Verstopfung oder Knicke prüfen, Kraftstoffstand im Tank kontrollieren.

Fehlercode E30/E31

Batteriespannung prüfen, da diese außerhalb des zulässigen Bereichs liegt.

Fehlercode E90-E92

Glühkerze reinigen oder ersetzen, um Kohlenstoffablagerungen zu entfernen.

Vor der Verwendung

  • Kraftstoffleitungen auf Dichtheit prüfen.
  • Elektrische Anschlüsse auf festen Sitz prüfen.
  • Einbauwinkel der Kraftstoffpumpe (15-35 Grad) sicherstellen.
  • Abgasauslass muss im Freien liegen.
  • Luftein- und -auslässe müssen frei von Hindernissen sein.
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Heizleistung
Regelbereich der Heizleistung in Watt (850-2000W für 2.0-DH, 900-4000W für 4.0-DH).
Kraftstoffverbrauch
Verbrauch in Litern pro Stunde (0,14-0,27 l/h für 2.0-DH, 0,11-0,51 l/h für 4.0-DH).

Abbildungen und Diagramme

  • Fig. 11/14: Explosionszeichnung der Komponenten für den Zusammenbau.
  • Fig. 32: Korrekter Einbauwinkel der Kraftstoffpumpe (15-35 Grad ist ideal).
  • Fig. 39: Erforderliche Kabelquerschnitte basierend auf der Kabellänge zur Batterie.

Modellkompatibilität

  • Nur für Dieselkraftstoff gemäß DIN EN 590 geeignet.
  • Nicht für den Transport gefährlicher Güter gemäß Richtlinie 2008/68/CE verwenden.
