Ersatzteilkatalog für Autoterm Flow 14D Flüssigkeitsheizgerät

Detaillierter Ersatzteilkatalog für das Autoterm Flow 14D Flüssigkeitsheizgerät. Enthält Explosionszeichnungen und Teilenummern für den Installationssatz sowie interne Heizungskomponenten zur Wartung und Reparatur.

PDF-Quelle: English · Zusammenfassung: Deutsch

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

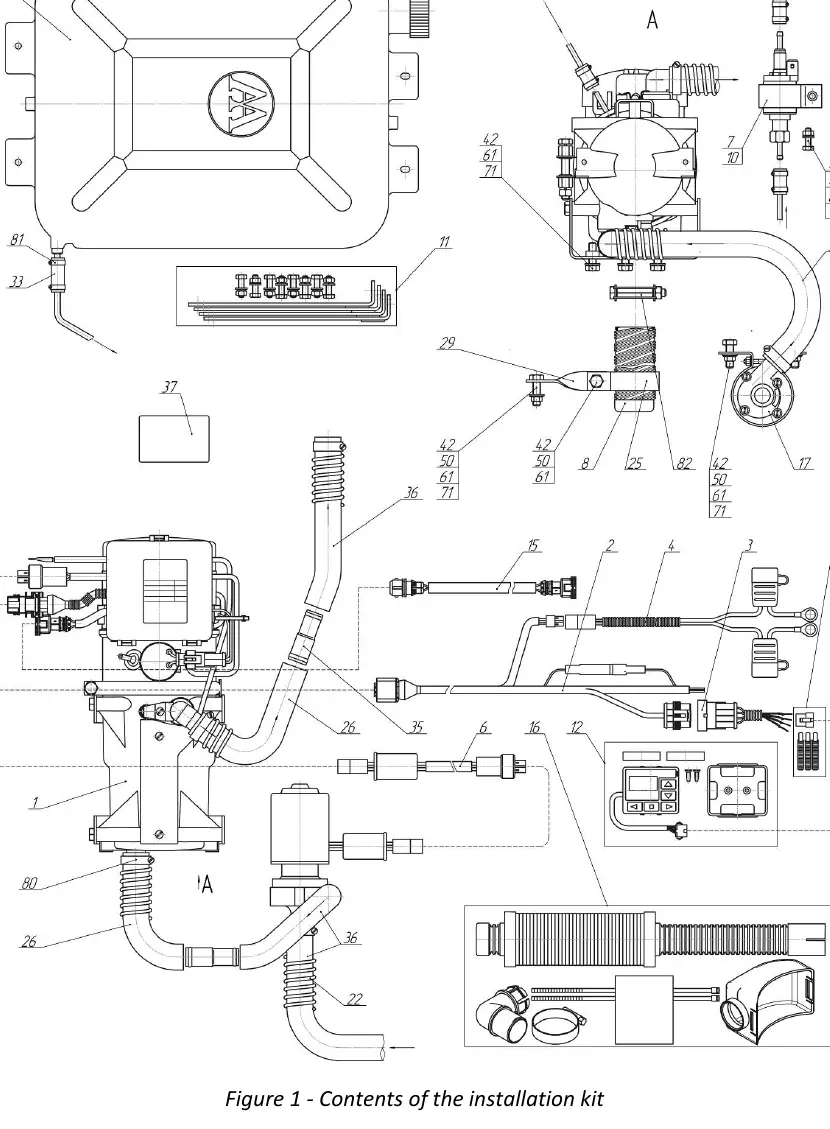

Abbildung 1: Übersicht des Installationssatzes

Seite 3

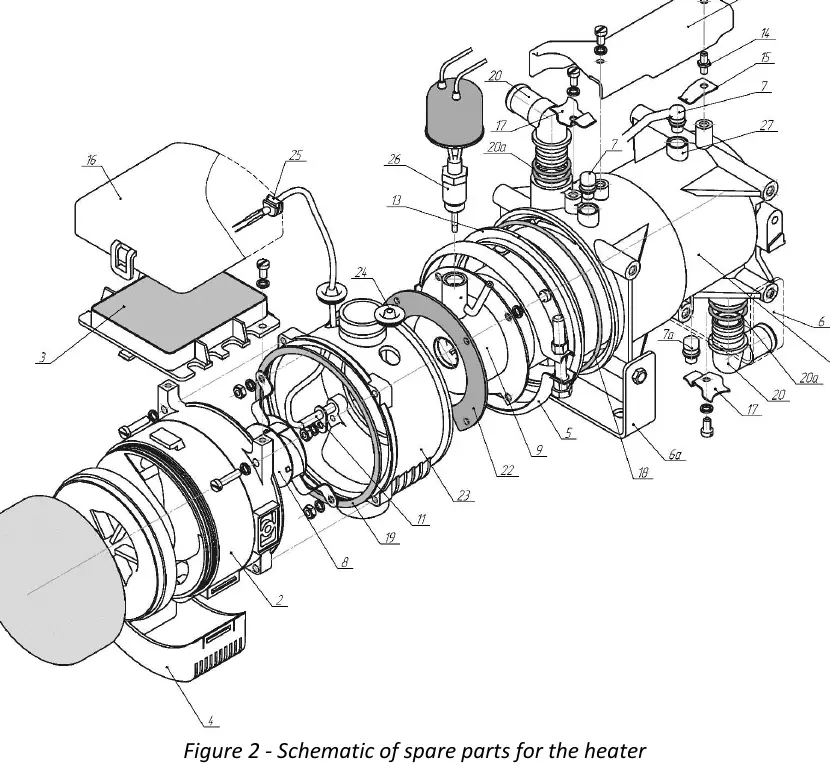

Abbildung 2: Explosionszeichnung der Heizungskomponenten

Seite 6

Wichtige Informationen aus dem Katalog

Dieses Dokument ist ein offizieller Ersatzteilkatalog für das Flüssigkeitsheizgerät Autoterm Flow 14D. Er richtet sich an Fachpersonal und Privatpersonen, die mit der Installation, Reparatur und Wartung des Geräts betraut sind. Der Katalog dient als Referenz zur Identifizierung von Bauteilen und zur Bestellung von Ersatzteilen beim Hersteller.

Inhalt des Installationssatzes

Die Abbildung 1 im Dokument zeigt eine Übersicht aller Komponenten des Installationssatzes. Die zugehörige Tabelle 1 listet die Teile detailliert auf, darunter:

Kabelbäume (Hauptkabelbaum, Steuergerätekabelbaum, Kraftstoffpumpenkabelbaum)
Kraftstoffpumpe (Dosierpumpe)
Steuergerät PU-27TM2
Kraftstofftank (BT13)
Luftansaugung mit Schalldämpfer
Kühlmittelpumpe und Schläuche
Montagematerial (Schellen, Halterungen, Schrauben)

Ersatzteile der Heizung

Die Abbildung 2 zeigt eine Explosionszeichnung der internen Heizungskomponenten. Die Tabelle 2 enthält die entsprechenden Ersatzteilnummern für die Wartung der Heizungseinheit, einschließlich:

Luftpumpen (12V/24V Varianten)
Steuergeräte
Brennkammer und Wirbler
Glühkerze
Dichtungen, O-Ringe und Gehäuseteile
Temperatursensoren

Bestellhinweise

Wenn ein Teil während des Betriebs ausfällt, nutzen Sie die in diesem Katalog aufgeführten Bezeichnungen und Herstellernummern, um Ersatzteile zu bestellen. Achten Sie bei der Auswahl der Teile (insbesondere bei elektrischen Komponenten wie Pumpen oder Steuergeräten) auf die korrekte Spannung (12V oder 24V) Ihres spezifischen Modells.

Praktische Hilfe

Typische Probleme

Identifizierung eines defekten Bauteils

Vergleichen Sie das defekte Teil mit den Explosionszeichnungen in Abbildung 1 oder 2 und suchen Sie die entsprechende Nummer in der zugehörigen Tabelle.

Bestellung des falschen Ersatzteils

Prüfen Sie anhand der Tabellen, ob das Ersatzteil für Ihr spezifisches Modell (12V oder 24V) und die entsprechende ASSY-Nummer geeignet ist.

Vor der Verwendung

Identifizieren Sie das Modell des Heizgeräts (Flow 14D).
Bestimmen Sie die benötigte Spannung (12V oder 24V).
Suchen Sie das Bauteil in der entsprechenden Explosionszeichnung (Abb. 1 oder Abb. 2).
Notieren Sie die genaue Teilenummer aus der Tabelle für die Bestellung.
