Bedienungsanleitung für Canon RF-S 14-30mm f/4-6.3 IS STM PZ Objektiv
Erfahren Sie, wie Sie das Canon RF-S 14-30mm f/4-6.3 IS STM PZ Objektiv korrekt anbringen, zoomen, fokussieren und den Bildstabilisator nutzen. Vollständiger Leitfaden für Einstellungen und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur sicheren und korrekten Verwendung des Canon RF-S 14-30mm f/4-6.3 IS STM PZ Objektivs. Stellen Sie sicher, dass die Firmware Ihrer Kamera auf dem neuesten Stand ist, um volle Funktionalität zu gewährleisten. Vermeiden Sie es, direkt in die Sonne oder starke Lichtquellen zu schauen, und schützen Sie das Objektiv vor extremen Temperaturen und Kondensation.

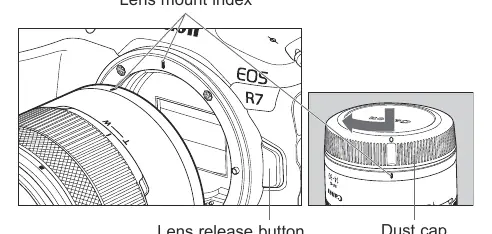

Anbringen und Abnehmen des Objektivs
Zum Anbringen richten Sie die Objektiv-Montageindizes des Objektivs und der Kamera aus und drehen das Objektiv im Uhrzeigersinn, bis es einrastet. Zum Abnehmen drücken Sie den Entriegelungsknopf der Kamera und drehen das Objektiv gegen den Uhrzeigersinn. Schalten Sie die Kamera vor dem Wechseln immer aus.
Fokussier- und Steuerring
Der Ring am Objektiv kann je nach Kameraeinstellung entweder als Fokusring oder als Steuerring (z. B. für Blende oder Verschlusszeit) verwendet werden. Da der Ring elektronisch ist, kann es bei sehr schnellem Drehen zu einer verzögerten Reaktion kommen.

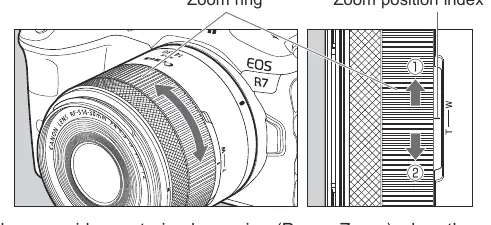

Zoomen (Power Zoom)
Das Objektiv verfügt über einen motorisierten Zoom. Drehen Sie den Zoomring in Richtung [W] für Weitwinkel oder [T] für Tele. Die Zoomgeschwindigkeit variiert je nach Drehwinkel des Rings. Beenden Sie den Zoomvorgang vor dem Fokussieren, um die Bildschärfe nicht zu beeinträchtigen.
Bildstabilisator (IS)
Die Bildstabilisierung wird über das Kameramenü ein- oder ausgeschaltet. Sie ist besonders hilfreich bei Freihandaufnahmen in dunklen Umgebungen oder bei Mitziehern. Bei Verwendung eines Stativs wird empfohlen, den Bildstabilisator auszuschalten.
Zubehör und Wartung

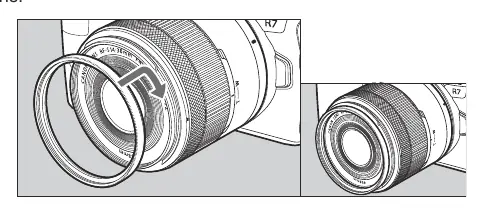

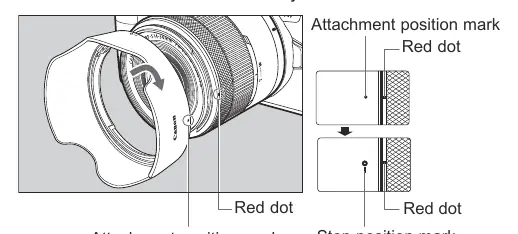

Für das Objektiv können Filter mit einem Durchmesser von 58 mm verwendet werden (es darf nur ein Filter gleichzeitig angebracht sein). Die Gegenlichtblende (EW-63C, separat erhältlich) schützt vor Streulicht und Beschädigungen. Halten Sie die Kontakte sauber und trocken, um Fehlfunktionen zu vermeiden.
Technische Daten
- Brennweite: 14-30mm
- Lichtstärke: f/4-6.3
- Naheinstellgrenze: 0,15 m
- Filterdurchmesser: 58 mm
- Gewicht: ca. 181 g
Herstellerinformationen
Canon Inc.
Praktische Hilfe
Typische Probleme
Vignettierung (dunkle Ecken)
Überprüfen Sie, ob die Gegenlichtblende korrekt eingerastet ist.
Verzögerter Fokus
Vermeiden Sie es, den Fokusring zu schnell zu drehen, da es sich um eine elektronische Steuerung handelt.
Kondensation auf dem Objektiv
Legen Sie das Objektiv vor dem Wechsel zwischen kalten und warmen Umgebungen in einen luftdichten Plastikbeutel, bis es sich langsam akklimatisiert hat.
Fehlfunktionen oder Korrosion
Reinigen Sie verschmutzte oder feuchte Kontakte mit einem weichen, trockenen Tuch.
Vor der Verwendung
- Kamera-Firmware auf die neueste Version aktualisieren.
- Objektivdeckel vor dem Abnehmen des Objektivs anbringen.
- Sicherstellen, dass die Kamera ausgeschaltet ist, bevor das Objektiv gewechselt wird.
- Prüfen, ob die Kamera mit RF-S Objektiven kompatibel ist.
Technische Daten in der Praxis
- Filterdurchmesser
- 58 mm. Es darf nur ein Filter gleichzeitig montiert werden.
- Naheinstellgrenze
- 0,15 m (kürzester Abstand zum Motiv).
- Gegenlichtblende
- Modell EW-63C (separat erhältlich), reduziert Streulicht.
Abbildungen und Diagramme

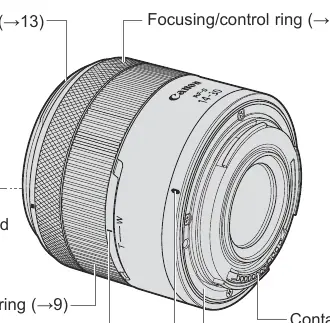

- Nomenklatur: Zeigt die Position von Zoomring, Fokusring, Filtergewinde und Kontakten.
- Montage: Zeigt die Ausrichtung der Indizes für das Anbringen und Abnehmen des Objektivs.
- Zoom-Bedienung: Zeigt die Drehrichtung für Weitwinkel (W) und Tele (T).
Modellkompatibilität
- Kompatibel mit EOS R-Serie Kameras.
- Nicht mit Extendern kompatibel.
- Einige Funktionen (wie Bildstabilisierung) hängen von den Kameraeinstellungen ab.
