Bedienungsanleitung für das Canon RF 16-28mm F2.8 IS STM Objektiv
Erfahren Sie, wie Sie das Canon RF 16-28mm F2.8 IS STM Objektiv korrekt anbringen, fokussieren, zoomen und den Bildstabilisator nutzen. Schnelle Hilfe zu Einstellungen und Sicherheit.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Canon RF 16-28mm F2.8 IS STM ist ein Weitwinkel-Zoomobjektiv für EOS R Kameras. Es verfügt über einen Einziehmechanismus, der vor der Aufnahme entriegelt werden muss, sowie einen elektronischen Fokus-/Steuerungsring. S. 1, 8, 10
Wichtigste Schritte
- Objektiv für Aufnahme vorbereiten S. 8
- Fokus-Modus einstellen S. 9, 10
Erste Inbetriebnahme
- Objektiv aus der eingezogenen Position drehen S. 8
Probleme und Lösungen
Vignettierung
Prüfen Sie, ob die Gegenlichtblende korrekt angebracht ist.
S. 15Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Brennweite | 16-28mm | Zoom-Bereich | S. 17 |
| Filterdurchmesser | 67 mm | Größe für Filter | S. 17 |
Wo es im PDF steht
- Nomenklatur S. 6
- Technische Daten S. 17
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Canon RF 16-28mm F2.8 IS STM ist ein Weitwinkel-Zoomobjektiv für EOS R Kameras. Beachten Sie, dass das Objektiv über einen Einziehmechanismus verfügt. Vor der Aufnahme muss das Objektiv aus der eingezogenen Position in die Aufnahmeposition gedreht werden. Stellen Sie sicher, dass die Firmware Ihrer Kamera auf dem neuesten Stand ist, um volle Funktionalität zu gewährleisten.
Montage und Demontage
Schalten Sie die Kamera vor dem Anbringen oder Abnehmen des Objektivs immer aus. Richten Sie die Objektiv-Ansetzmarken des Objektivs und der Kamera aus und drehen Sie das Objektiv im Uhrzeigersinn, bis es einrastet. Zum Abnehmen drücken Sie den Entriegelungsknopf der Kamera und drehen das Objektiv gegen den Uhrzeigersinn.
Vorbereitung und Einziehen des Objektivs
Das Objektiv ist im eingezogenen Zustand kürzer, aber nicht einsatzbereit. Um es für Aufnahmen vorzubereiten, drehen Sie den Zoomring in Richtung des weißen Pfeils, bis Sie ein Klicken hören. Zum Einziehen drehen Sie den Zoomring in die entgegengesetzte Richtung, bis die Einziehmarkierung mit dem Zoom-Indikator übereinstimmt.
Fokus-Modi und Steuerung
Der Fokus-/Steuerungsring kann entweder als Fokusring oder als Steuerungsring verwendet werden. Die Einstellung erfolgt über den Schalter am Objektiv:
- AF: Autofokus-Modus.
- MF: Manueller Fokus-Modus.
- CONTROL: Steuerungsring-Modus (Funktion über Kameramenü zuweisbar, z.B. Blende oder Verschlusszeit).
Beachten Sie, dass der Fokusring elektronisch ist und ein zu schnelles Drehen zu einer verzögerten Fokussierung führen kann.
Zoomen
Drehen Sie den Zoomring, um die Brennweite zu verändern. Beenden Sie den Zoomvorgang vor der Fokussierung, da ein Zoomen nach der Fokussierung die Schärfe beeinflussen kann.
Bildstabilisator
Der Bildstabilisator (IS) kann über den Schalter am Objektiv ein- oder ausgeschaltet werden. Er ist besonders hilfreich bei Freihandaufnahmen in dunklen Umgebungen oder bei Panning-Aufnahmen. Bei Verwendung eines Stativs kann es sinnvoll sein, den IS auszuschalten.
Zubehör
Die Gegenlichtblende (separat erhältlich) reduziert Streulicht und schützt die Frontlinse. Filter mit einem Durchmesser von 67 mm können am Filtergewinde angebracht werden. Es darf nur ein Filter gleichzeitig verwendet werden.
Sicherheitshinweise
- Blicken Sie niemals durch das Objektiv direkt in die Sonne oder starke Lichtquellen.
- Lassen Sie das Objektiv nicht ohne Objektivdeckel in der Sonne liegen, um Brandgefahr durch gebündeltes Licht zu vermeiden.
- Vermeiden Sie extreme Temperaturen und Feuchtigkeit.
Herstellerinformationen
Canon Inc.
Praktische Hilfe
Typische Probleme
Objektiv lässt sich nicht auslösen
Stellen Sie sicher, dass das Objektiv aus der eingezogenen Position in die Aufnahmeposition gedreht wurde.
Fokus ist verzögert
Vermeiden Sie zu schnelles Drehen des Fokusrings, da dieser elektronisch gesteuert wird.
Bildstabilisator nicht effektiv
Schalten Sie den IS bei Verwendung eines Stativs ggf. aus, da er hier kontraproduktiv wirken kann.
Vor der Verwendung
- Kamera ausschalten vor Montage.
- Firmware der Kamera auf Aktualität prüfen.
- Objektiv aus der eingezogenen Position in die Aufnahmeposition drehen.
- Objektivdeckel entfernen.
Technische Daten in der Praxis
- Filterdurchmesser
- 67 mm
- Naheinstellgrenze
- 0,2 m (bei 28 mm)
Abbildungen und Diagramme

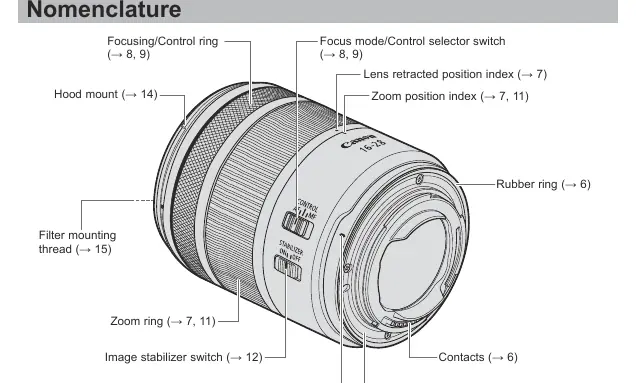

- Nomenklatur: Zeigt die Position von Zoomring, Fokus-/Steuerungsring, IS-Schalter und Indikatoren.

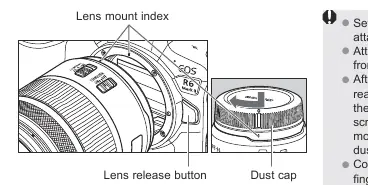

- Montage: Zeigt die Ausrichtung der Ansetzmarken.
Modellkompatibilität
- Kompatibel mit EOS R Serie Kameras.
- Extender können nicht verwendet werden.
- Close-up Linsen 250D/500D sind nicht kompatibel.
