Bedienungsanleitung für Caliber RMD 033DAB-BT Autoradio

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine Schnellstartanleitung für das Caliber RMD 033DAB-BT Autoradio. Es deckt die grundlegende Installation, die DAB-Antennenmontage, die Tastenbelegung sowie die Bedienung der Radio-, Bluetooth- und Medienfunktionen ab. Bitte beachten Sie, dass das Gerät für 12V-Fahrzeuge mit negativer Masse ausgelegt ist.

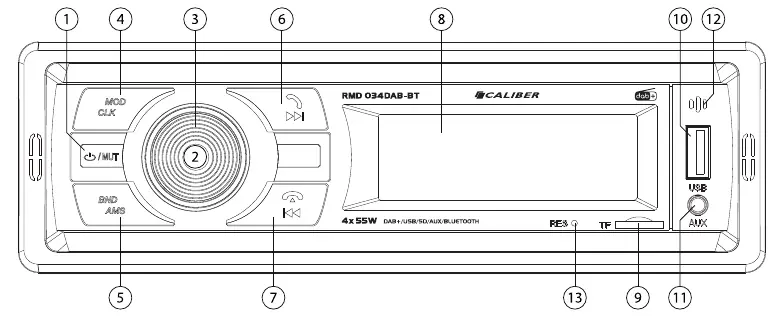

Bedienelemente und Anschlüsse

Das Gerät verfügt über ein zentrales Display, einen Lautstärkeregler, Tasten für Moduswahl, Bandwahl, Sendersuche und Wiedergabesteuerung. An der Vorderseite befinden sich zudem ein USB-Anschluss, ein MicroSD-Kartenslot und ein 3,5mm AUX-Eingang.

Installation und Verkabelung

Verwenden Sie für den Anschluss des Geräts ausschließlich die ISO-Stecker. Falls Ihr Fahrzeug nicht über einen ISO-Anschluss verfügt, nutzen Sie den mitgelieferten ISO-Kabelbaum, um fehlerhafte Verkabelungen zu vermeiden. Warnung: Das negative Lautsprecherkabel darf nicht geerdet werden, da dies das Radio beschädigen kann.

DAB-Antennenmontage

Für den DAB-Empfang ist eine korrekte Antenneninstallation erforderlich:

• Platzieren Sie die Antenne an der Windschutzscheibe in der Nähe der A-Säule.
• Entfernen Sie die Abdeckung der A-Säule.
• Kleben Sie den transparenten Teil der Antenne auf die Windschutzscheibe und befestigen Sie den schwarzen (magnetischen) Teil am Metallrahmen.
• Verbinden Sie das Stromversorgungskabel der Antenne (blau/weiß) mit dem Remote/Antennen-Kabel des Radios.

DAB-Radio Betrieb

Drücken Sie die [MOD]-Taste, um in den DAB-Modus zu wechseln. Beim ersten Einschalten startet das System automatisch einen Suchlauf. Um erneut nach Sendern zu suchen, halten Sie die [BND/AMS]-Taste gedrückt. Die 18 stärksten Sender werden automatisch auf den drei DAB-Bändern gespeichert.

Bluetooth-Funktionen

Um Bluetooth zu nutzen, drücken Sie die "MOD/CLK"-Taste. Aktivieren Sie Bluetooth auf Ihrem Mobiltelefon und suchen Sie nach "RMD033DAB-BT". Das Standardpasswort lautet "0000". Nach erfolgreicher Verbindung erscheint "Linked BT" auf dem Display.

Technische Daten

• Spannungsversorgung: DC 11-15V
• Ausgangsleistung: 4x 55W (Max)
• Bluetooth-Frequenzbereich: 2402-2480 MHz
• Unterstützte Medien: MP3

Sicherheitshinweise

Bedienen Sie das Gerät nicht während der Fahrt. Achten Sie darauf, die Lautstärke so einzustellen, dass Sie Umgebungsgeräusche weiterhin wahrnehmen können. Das Gerät darf nicht geöffnet oder modifiziert werden. Bei Problemen schalten Sie das Gerät sofort aus und kontaktieren Sie Ihren Caliber-Händler.
