Bedienungsanleitung für BZBGEAR BG-18HBT-B100 HDMI-Extender
Erfahren Sie, wie Sie den BZBGEAR BG-18HBT-B100 HDMI-Extender installieren und bedienen. Diese Anleitung enthält technische Daten, Anschlussdiagramme und Informationen zur ARC-Funktion.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der BZBGEAR BG-18HBT-B100 ist ein HDMI-Extender, der 4K-Videosignale, Audio, IR, RS-232 und Ethernet über ein einziges Cat5e/6/7-Kabel bis zu 100 Meter überträgt. S. 3
Wichtigste Schritte
- Aktivierung der ARC-Funktion S. 5, 6
- Registrierung für Garantieverlängerung S. 9, 10
Erste Inbetriebnahme
- Verkabelung vornehmen S. 8
Probleme und Lösungen
LAN-Port Fehlfunktion
Nicht mit HDBaseT-Port verbinden.
S. 6, 7Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Maximale Auflösung | 4K2K@60Hz (4:4:4) | Unterstützt hohe Videoqualität. | S. 4 |
| Reichweite | 100m | Maximale Distanz über Cat5e/6/7. | S. 3 |
Wo es im PDF steht
- Technische Spezifikationen S. 4
- Anschlussdiagramm S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen
Der BZBGEAR BG-18HBT-B100 ist ein HDBaseT-Extender, der die Übertragung von Videosignalen bis zu 4K2K@60Hz (YUV 4:4:4), HD-Audio, Ethernet, bidirektionalem IR, RS-232 und ARC über ein einziges Cat5e/6/7-Kabel bis zu einer Entfernung von 100 Metern ermöglicht. Das Gerät unterstützt die 5-Play-Konvergenz und bietet eine Zwei-Wege-Stromversorgung, bei der nur eine Einheit (Sender oder Empfänger) mit Strom versorgt werden muss.
Lieferumfang
- 1 x HDMI-Extender-Sender (TX)
- 1 x HDMI-Extender-Empfänger (RX)
- 2 x Breitband-IR-Sender
- 2 x Breitband-IR-Empfänger
- 1 x 24V/1A DC-Netzteil
- 4 x Montagehalterungen
- 1 x Bedienungsanleitung
Technische Daten
- HDMI-Kompatibilität: HDMI 2.0b, HDCP 2.2 und 1.4
- Video-Bandbreite: 18 Gbps
- Auflösungen: Bis zu 4K2K@60Hz, 4K2K@30Hz, 1080p@120Hz
- Audio-Formate: LPCM 2/5.1/7.1CH, Dolby Digital, DTS 5.1, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X
- Stromversorgung: Eingang AC 100-240V, Ausgang DC 24V/1A
- Betriebstemperatur: 0 bis 40 Grad Celsius

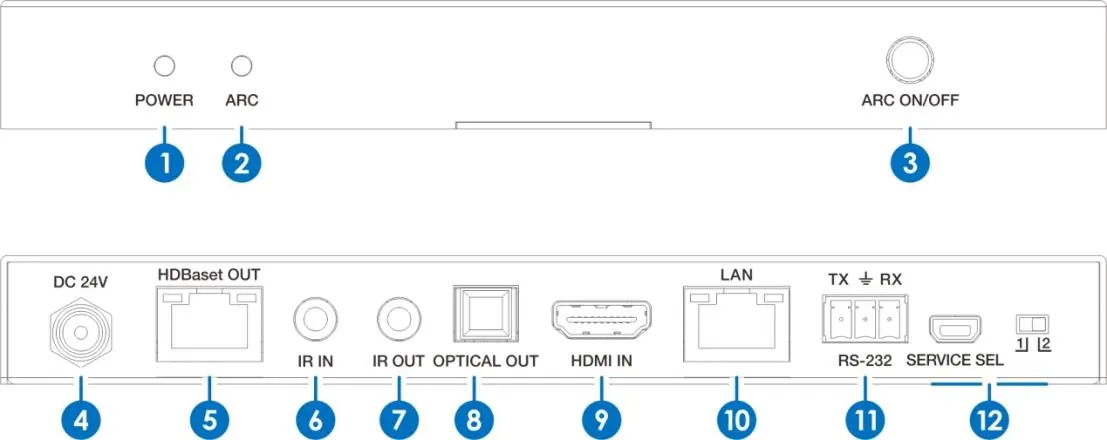

Bedienungselemente des Senders (Transmitter)
Der Sender verfügt über eine Power-LED, eine ARC-Status-LED und eine ARC-Taste zum Ein- und Ausschalten der Audio-Return-Channel-Funktion. Auf der Rückseite befinden sich Anschlüsse für DC 24V, HDBaseT OUT, IR IN/OUT, OPTICAL OUT, HDMI IN, LAN und RS-232.

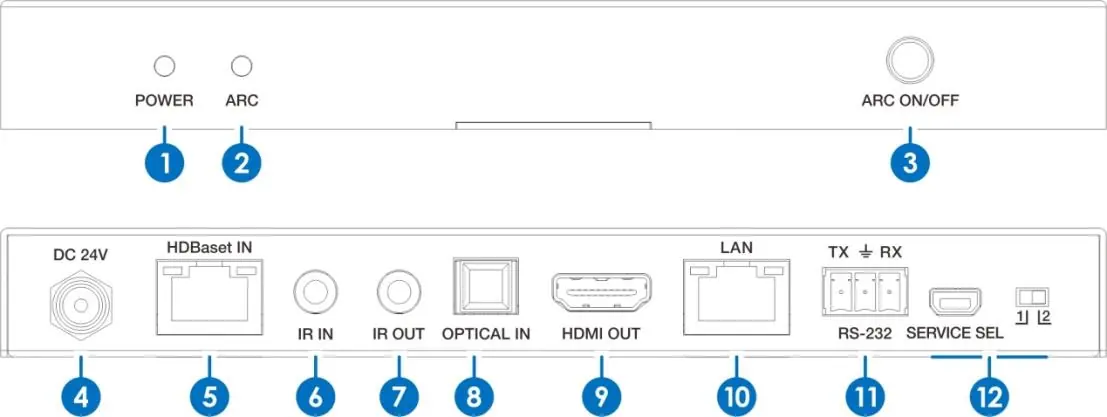

Bedienungselemente des Empfängers (Receiver)
Der Empfänger ist ähnlich aufgebaut wie der Sender, verfügt jedoch über einen HDBaseT IN-Anschluss, einen OPTICAL IN-Anschluss (für Audioquellen) und einen HDMI OUT-Anschluss für das Display.

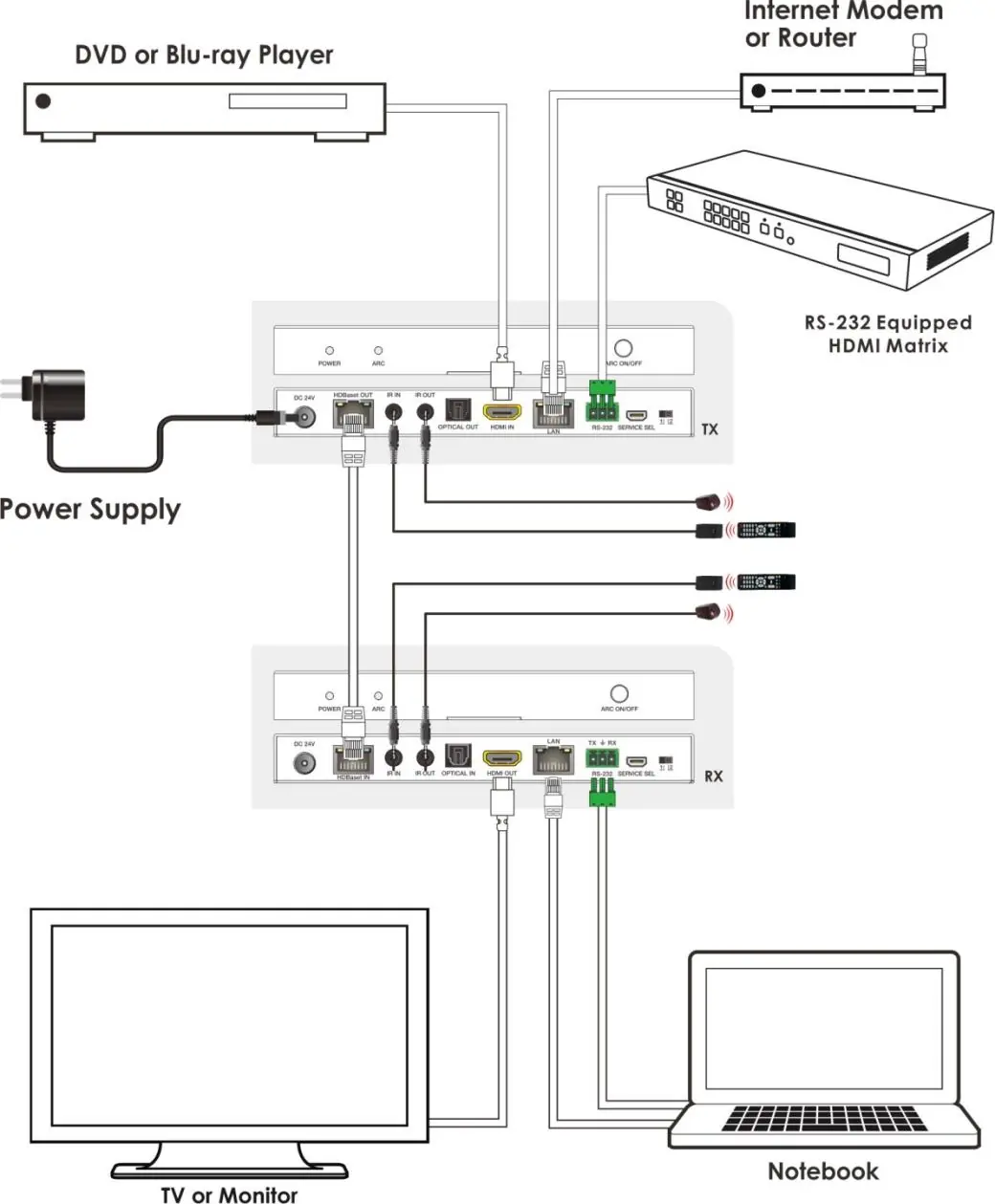

Anschlussdiagramm
Verbinden Sie die HDMI-Quelle mit dem HDMI IN des Senders und das Display mit dem HDMI OUT des Empfängers. Verbinden Sie Sender und Empfänger über ein Cat5e/6/7-Kabel mit den HDBaseT-Ports. Schließen Sie das Netzteil an eine der beiden Einheiten an. Nutzen Sie die IR-Kabel für die Fernbedienungsübertragung.
Wichtige Sicherheitshinweise
Verbinden Sie den LAN-Port niemals mit einem HDBaseT-Port, da dies das Gerät beschädigen kann. Es wird empfohlen, einen Überspannungsschutz zu verwenden, um empfindliche elektrische Komponenten zu schützen.
Garantie und Support
BZB Gear bietet eine einjährige Herstellergarantie. Eine kostenlose Garantieverlängerung auf das zweite Jahr ist durch Registrierung innerhalb von 90 Tagen nach Kauf unter BZBGear.com/warranty möglich.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
BZBGEAR
Praktische Hilfe
Typische Probleme
ARC-Funktion funktioniert nicht
Stellen Sie sicher, dass Ihr HDTV ARC unterstützt und die Funktion am Sender aktiviert ist (ARC-LED leuchtet).
LAN-Port funktioniert nicht oder Gerät beschädigt
Verbinden Sie den LAN-Port niemals mit einem HDBaseT-Port. Dies kann zu dauerhaften Schäden führen.
Vor der Verwendung
- Verwenden Sie ein hochwertiges Cat5e/6/7-Kabel für die HDBaseT-Verbindung.
- Stellen Sie sicher, dass nur eine Einheit (Sender oder Empfänger) mit dem 24V-Netzteil verbunden ist.
- Prüfen Sie, ob Ihr Display ARC unterstützt, falls Sie diese Funktion nutzen möchten.
- Stellen Sie sicher, dass alle HDMI-Kabel fest sitzen.
Technische Daten in der Praxis
- ARC (Audio Return Channel)
- Ermöglicht die Rückführung des Audiosignals vom Display zum Sender.
- Zwei-Wege-Stromversorgung
- Nur eine der beiden Einheiten (TX oder RX) muss an das Netzteil angeschlossen werden.
Abbildungen und Diagramme
- Das Diagramm zeigt die Verbindung zwischen einer HDMI-Quelle (z.B. Blu-ray Player) und dem Sender.
- Der Sender wird über ein Cat-Kabel mit dem Empfänger verbunden.
- Der Empfänger leitet das Signal an das Display (TV/Monitor) weiter.
- IR-Sender und -Empfänger werden für die Fernbedienungssteuerung platziert.
Modellkompatibilität
- Unterstützt HDMI 2.0b, HDCP 2.2 und 1.4.
- Maximale Übertragungsdistanz beträgt 100 Meter.
