Der Bzbgear BG-STREAM-DE ist ein vielseitiger 1-Kanal-Encoder, Decoder und Recorder für SDI- und HDMI-Signale. Dieses Dokument dient als Leitfaden für die Installation, den Anschluss und die Konfiguration des Geräts. Stellen Sie sicher, dass das Gerät nicht in feuchten Umgebungen betrieben wird und nur von qualifiziertem Personal gewartet wird.

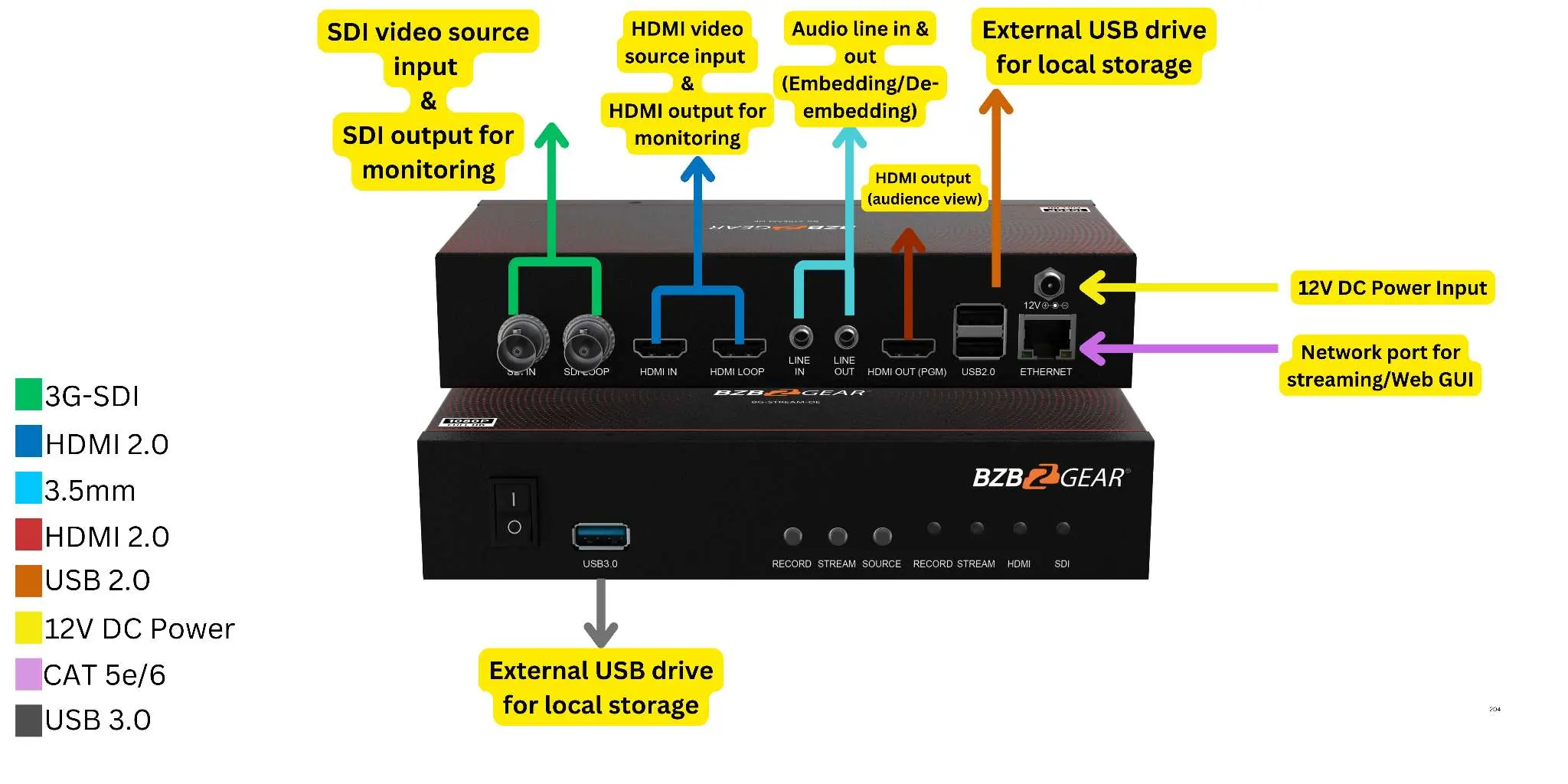

Gerätebeschreibung und Anschlüsse
Das Gerät verfügt über eine Vielzahl von Ein- und Ausgängen für professionelle AV-Anwendungen:
- Eingänge: SDI In, HDMI In, Line In (3,5 mm).
- Ausgänge: SDI Loop, HDMI Loop, Line Out (3,5 mm), HDMI Out (PGM).
- Steuerung und Daten: Ethernet-Port für Netzwerk/Web-UI, USB 3.0 für lokale Speicherung, USB 2.0 für Tastatur/Maus.
- Stromversorgung: 12V DC Anschluss.
Erste Inbetriebnahme und Web-UI
Um das Gerät zu konfigurieren, verbinden Sie es über den Ethernet-Port mit Ihrem Netzwerk. Verwenden Sie ein IP-Finder-Tool, um die IP-Adresse des Geräts zu ermitteln. Geben Sie diese IP-Adresse in einen Webbrowser ein, um auf die intuitive Web-Benutzeroberfläche zuzugreifen. Die Standard-Anmeldedaten lauten: Benutzername admin, Passwort 0000.
Streaming und Aufnahme
Das Gerät unterstützt verschiedene Streaming-Protokolle wie NDI, Dante AV-H, RTSP, RTMP, HLS, SRT und TS. Aufnahmen können in den Formaten MP4, TS und MOV direkt auf einem externen USB-Speichermedium gespeichert werden. Die Frontblende bietet Tasten zur direkten Steuerung von Aufnahme- und Streaming-Funktionen sowie LED-Statusanzeigen.
Fehlerbehebung
Bei Problemen mit dem Gerät prüfen Sie bitte folgende Punkte:
- Kein Strom/LEDs aus: Überprüfen Sie die Stromversorgung und den korrekten Sitz des Netzteils.
- Kein Ton: Stellen Sie sicher, dass die HDMI-Verbindung korrekt ist und das Audioformat vom Quellgerät unterstützt wird.
- Kein Bild/Flackern: Überprüfen Sie die HDMI- oder Netzwerkkabel auf Beschädigungen und verwenden Sie hochwertige Kabel (CAT6 empfohlen).
Herstellerinformationen
BZBGEAR
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob das Netzteil korrekt angeschlossen ist und die Ausgangsspannung den Spezifikationen entspricht.
Prüfen Sie die HDMI-Verbindung und stellen Sie sicher, dass das Audioformat vom Display unterstützt wird und die Einstellungen am Quellgerät korrekt sind.
Überprüfen Sie die Kabelverbindungen. Tauschen Sie das HDMI- oder Netzwerkkabel gegen ein einwandfreies Kabel aus (CAT6 empfohlen).
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät nicht in feuchter Umgebung aufgestellt wird.
- Verwenden Sie nur das mitgelieferte 12V DC Netzteil.
- Verbinden Sie das Gerät über den Ethernet-Port mit dem Netzwerk für die Web-Konfiguration.
- Schließen Sie bei Bedarf eine USB-Festplatte an den USB 3.0 Port für Aufnahmen an.
- Verwenden Sie für die Web-UI die Anmeldedaten: admin / 0000.
Technische Daten in der Praxis
- Streaming-Protokolle
- Unterstützt NDI, Dante AV-H, RTSP, RTMP, HLS, SRT und TS.
- Aufnahmeformate
- Speichert Videos in den Formaten MP4, TS oder MOV.
Abbildungen und Diagramme

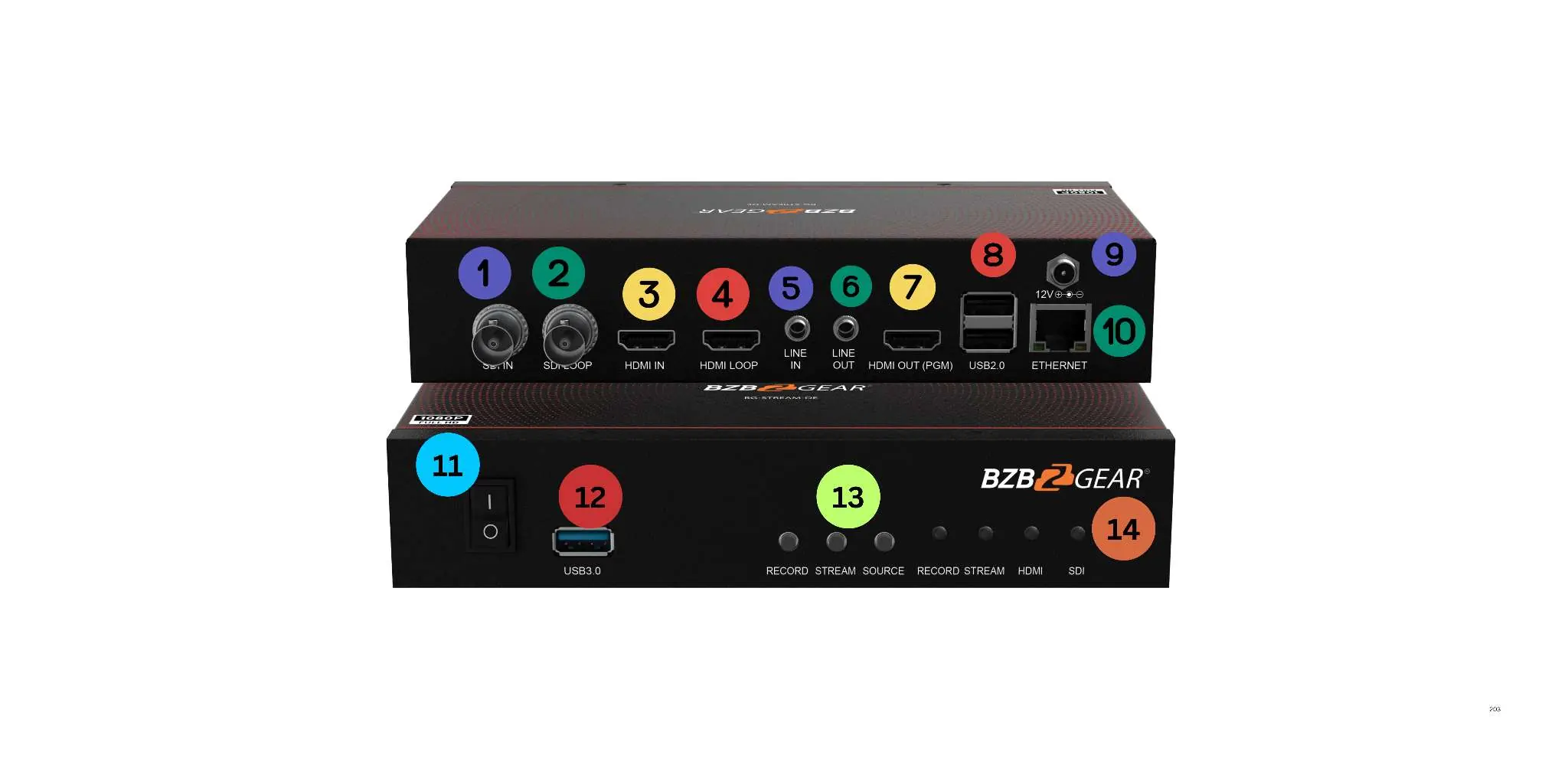

- Die Frontseite enthält den Netzschalter, den USB 3.0 Port sowie Tasten für Aufnahme, Streaming und Quellenauswahl.
- Die Rückseite beherbergt alle Video-Ein- und Ausgänge (SDI/HDMI), Audio-Anschlüsse, USB 2.0, Ethernet und den Stromanschluss.
Modellkompatibilität
- NDI und Dante AV-H erfordern separate Lizenzen.
- USB 2.0 Ports sind für Tastatur und Maus vorgesehen.
- USB 3.0 Port ist ausschließlich für die lokale Speicherung von Aufnahmen bestimmt.
