Wand-Transmitter WyreStorm Synergy 2-Input 4K60Hz HDBaseT 3.0
Schnellstartanleitung für den WyreStorm Synergy 2-Input 4K60Hz HDBaseT 3.0 Wand-Transmitter. Erfahren Sie alles über Installation, Verkabelung, Anschlüsse und Fehlerbehebung für die Modelle SW-120-TX3-US und SW-120-TX3-UK.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der WyreStorm SW-120-TX3 ist ein 2-Input 4K60Hz HDBaseT 3.0 Wand-Transmitter zur Übertragung von Video-, Audio- und USB-Signalen. S. 1
Wichtigste Schritte
- Verkabelung vor Anschluss an den Switcher verlegen und terminieren. S. 3
Erste Inbetriebnahme
- Firmware und Dokumentation von der Produktseite herunterladen und Verkabelung gemäß Anleitung durchführen. S. 1, 3
Probleme und Lösungen
Kein oder schlechtes Bild
Stromversorgung prüfen, Kabelverbindungen kontrollieren, HDBaseT-Terminierung (EIA568B) prüfen, 4K-Kabelqualität sicherstellen.
S. 3Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromversorgung | 20V 6A | Erforderliche Eingangsspannung und Stromstärke. | S. 1, 3 |
| RS-232 Baudrate | 115200 | Kommunikationsgeschwindigkeit für die serielle Steuerung. | S. 3 |
Wo es im PDF steht
- Schnellstart und Lieferumfang S. 1
- Anschlüsse und Bedienelemente S. 2
- Verkabelung und Fehlerbehebung S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Inbetriebnahme des WyreStorm Synergy 2-Input 4K60Hz HDBaseT 3.0 Wand-Transmitters. Vor der Installation wird empfohlen, die neueste Firmware und Dokumentation von der WyreStorm-Produktseite herunterzuladen. Achten Sie darauf, alle Kabel vor dem Anschluss an den Switcher zu verlegen und zu terminieren, um Schäden zu vermeiden.
Lieferumfang
- 1x SW-120-TX3-US oder SW-120-TX3-UK Wand-Transmitter
- 1x 1,8m USB 2.0 Typ-B auf Typ-A Kabel
- 1x 2m USB-C auf USB-C Kabel mit Verriegelung
- 1x 3-poliger Anschlussblock
- 1x 2-poliger Anschlussblock
- 4x Montageschrauben
- 1x Wandplatte (nur US-Modell)
Anschlüsse und Bedienelemente
Der Transmitter verfügt über folgende Schnittstellen:
- HDMI Input: 19-pin Typ A HDMI (unterstützt HDMI und DVI/D mit Adapter).
- USB-C Input: USB 3.1C Port (unterstützt Alt-Mode und Geräteladung).
- HDBT Output: 8-pin RJ-45 für die Verbindung zum Empfänger.
- RS-232: 3-poliger Phoenix-Anschluss für API-Steuerung.
- Audio Line In: 3,5mm Klinke (2-Kanal analog).
- USB Host: USB Typ B für den Anschluss eines USB-Host-Geräts.
Installation und Verkabelung
WyreStorm empfiehlt die Verwendung von vorkonfektionierten HDMI- und USB-Kabeln. Bei der Verwendung von USB-C Kabeln ist sicherzustellen, dass diese Audio/Video-Funktionalität unterstützen. Die HDBaseT-Verkabelung muss dem EIA568B-Standard entsprechen. Vermeiden Sie Knicke in den Kabeln und elektrische Störquellen.
RS-232 und Stromversorgung
Der RS-232-Port arbeitet mit 115200 Baud, 8 Datenbits, keiner Parität und 1 Stoppbit. Die Pin-Belegung ist wie folgt:
- Pin 1: TX (Transmit)
- Pin 2: RX (Receive)
- Pin 3: G (Ground)
Die Stromversorgung erfolgt über einen 2-poligen Anschlussblock (20V 6A Netzteil nicht im Lieferumfang enthalten).
Fehlerbehebung
Bei Problemen mit der Bildqualität oder Steuerung:
- Prüfen Sie die Stromversorgung des Transmitters und des Empfängers.
- Stellen Sie sicher, dass alle HDMI-, USB- und HDBaseT-Verbindungen fest sitzen.
- Überprüfen Sie die HDBaseT-Terminierung gemäß EIA568B.
- Stellen Sie sicher, dass die Auflösung der Quelle vom Display unterstützt wird.
- Bei 4K-Übertragung müssen die verwendeten HDMI-Kabel 4K-zertifiziert sein.
Praktische Hilfe
Typische Probleme
Kein oder schlechtes Bild (Schnee/Rauschen)
Stromversorgung prüfen, Kabelverbindungen auf festen Sitz kontrollieren, HDBaseT-Terminierung (EIA568B) verifizieren, 4K-Kabelqualität sicherstellen.
Keine Steuerung von Drittgeräten
RS-232 Verkabelung gemäß Anleitung prüfen (Pin 1 TX, Pin 2 RX, Pin 3 G).
Vor der Verwendung
- Firmware und Dokumentation von der WyreStorm-Produktseite herunterladen.
- Verkabelung vor dem Anschluss an den Switcher verlegen und terminieren.
- Vorkonfektionierte HDMI- und USB-Kabel verwenden.
- USB-C Kabel auf Audio/Video-Unterstützung prüfen.
- HDBaseT-Kabel nach EIA568B-Standard terminieren.
Abbildungen und Diagramme

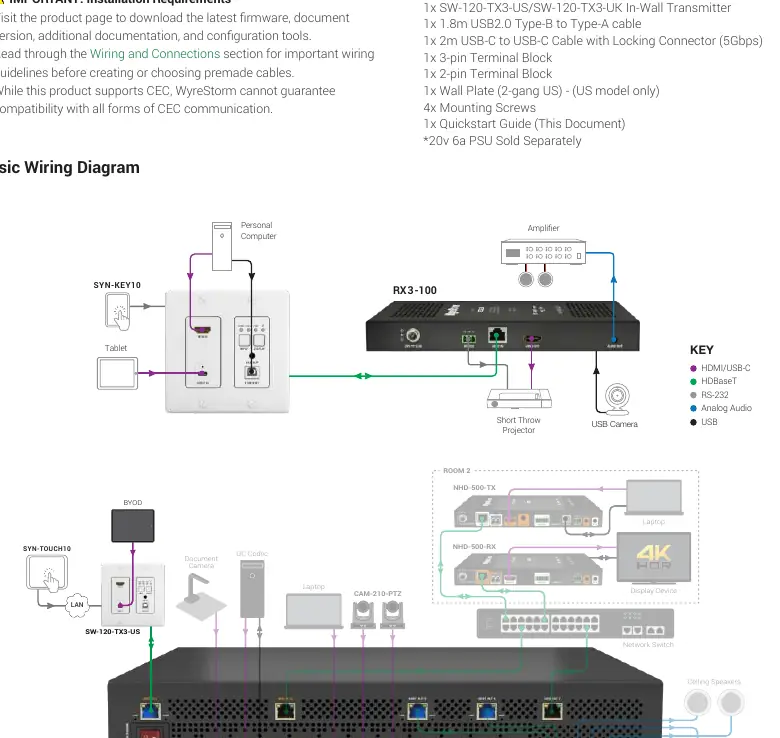

- Grundlegender Schaltplan zeigt die Verbindung von PC, Tablet, Kamera und Display über den Transmitter.
- Front- und Rückseitenansicht der US- und UK-Modelle mit Port-Beschriftung.
Modellkompatibilität
- Unterstützt HDMI und DVI/D (mit Adapter).
- USB-C unterstützt Alt-Mode und Geräteladung.
- CEC-Kompatibilität kann nicht garantiert werden.
