Bedienungsanleitung für Broan 15XE Müllpresse
Erfahren Sie, wie Sie Ihre Broan 15XE Müllpresse installieren, bedienen und warten. Diese Anleitung enthält Schritte zur Montage, zum Einbau, zur Fehlerbehebung und zur sicheren Nutzung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Broan 15XE Müllpresse verdichtet Haushaltsabfälle auf 1/6 ihres Volumens. Die Bedienung erfolgt über den Schlüsselschalter und die Start-Taste. Wichtige Wartungsschritte umfassen die Reinigung des Müllbehälters und der Kompressionsplatte. S. 5, 6, 7
Wichtigste Schritte
- Müllbeutel installieren S. 6
- Türanschlag wechseln S. 3, 4
- Müllpresse reinigen S. 8, 9
Erste Inbetriebnahme
- Schlüsselschalter auf 'ON' stellen, Tür schließen, 'Start'-Taste drücken. S. 7
Probleme und Lösungen
Müllpresse startet nicht
Prüfen Sie Stromversorgung, Sicherung, Türverriegelung und Schlüsselschalter.
S. 10Wartung und Reset
- Odor Control Disk zurücksetzen: Drücken Sie 'Reset', nachdem Sie eine neue Disk eingelegt haben. S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromversorgung | 120V, 60Hz, 15A | Erforderliche elektrische Versorgung. | S. 1 |
Wo es im PDF steht
- Installation S. 2, 3, 4
- Bedienung S. 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Broan 15XE Serie (Modelle 15XEWH, 15XEBL, 15XESS, 15XESSA, 15XEWT, 15XETT). Die Müllpresse ist ausschließlich für den Haushaltsgebrauch bestimmt. Beachten Sie unbedingt die Sicherheitsvorkehrungen: Betreiben Sie das Gerät niemals mit einem Verlängerungskabel, halten Sie Kinder fern und stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
Installation
Die Müllpresse kann freistehend oder als Einbaugerät installiert werden. Für den freistehenden Betrieb ist das separat erhältliche Toe Kick Accessory Kit (Modell 15TCTK) erforderlich.
- Einbau: Erfordert eine Öffnung von mindestens 15 Zoll Breite, 34,5 Zoll Höhe und 22 Zoll Tiefe. Verwenden Sie die mitgelieferten Montagegurte, um das Gerät unter der Arbeitsplatte zu sichern.

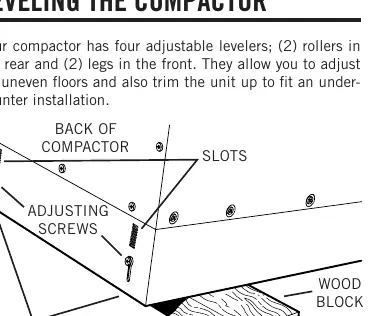

- Nivellierung: Das Gerät verfügt über vier verstellbare Nivellierer (zwei Rollen hinten, zwei Beine vorne), um Bodenunebenheiten auszugleichen.

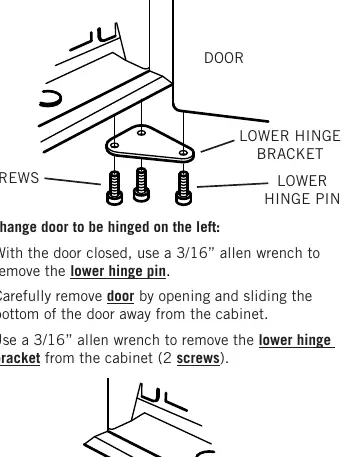

- Türanschlag wechseln: Der Türanschlag kann von rechts auf links gewechselt werden. Entfernen Sie dazu den unteren Scharnierstift, das Türblatt und den unteren Scharnierbügel, um ihn auf der gegenüberliegenden Seite zu montieren.
Vorbereitung und Bedienung
Vor der ersten Nutzung müssen Sie den Müllbeutel korrekt einlegen und sichern. Die Müllpresse verfügt über zwei Kompressionsmodi:
- Normal Compact Mode: Der Stempel fährt nach unten, presst den Müll und kehrt automatisch in die Ausgangsposition zurück.
- Hold Compact Mode: Der Stempel bleibt am unteren Ende des Hubs stehen, um den Müll länger zu komprimieren. Drücken Sie erneut 'Start', um den Stempel wieder nach oben zu bewegen.
Die Uhr und die Auto-Delay-Funktion ermöglichen es, den Kompressionsvorgang zu einer bestimmten Zeit zu starten.
Wartung und Reinigung
Regelmäßige Reinigung ist für den hygienischen Betrieb erforderlich.

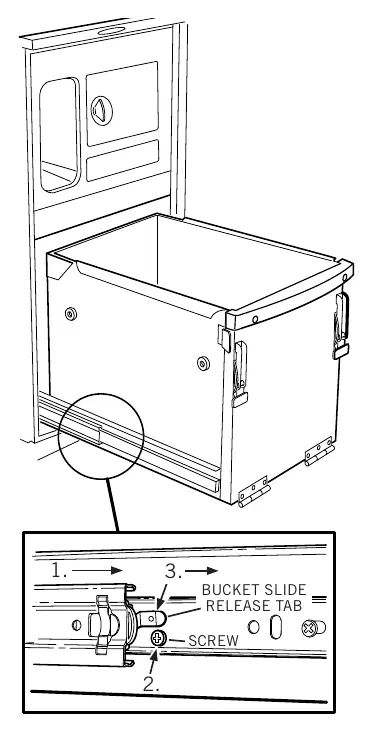

- Müllbehälter entfernen: Ziehen Sie den Behälter heraus, lösen Sie die Verriegelungen und entnehmen Sie ihn.
- Reinigung: Verwenden Sie ein mildes Reinigungsmittel. Vermeiden Sie scheuernde Reinigungsmittel.

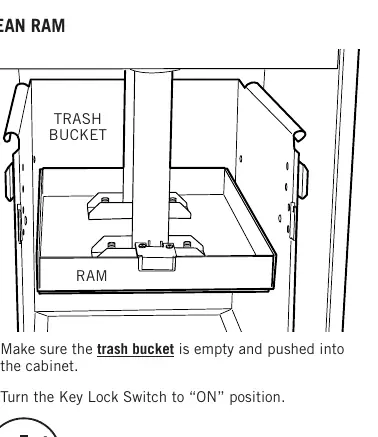

- Kompressionsplatte: Die Platte ist mit Microban-Schutz beschichtet und kann zur Reinigung entnommen werden. Drücken Sie die Entriegelungslasche an der Vorderseite des Stempels, um die Platte zu lösen.
Praktische Hilfe
Typische Probleme
Müllpresse startet nicht
Prüfen Sie, ob das Netzkabel fest eingesteckt ist, die Sicherung/der Schutzschalter in Ordnung ist, die Tür fest geschlossen ist, der Schlüsselschalter auf 'ON' steht und die 'Start'-Taste lange genug gedrückt wurde.
Müllbehälter lässt sich schwer schließen
Prüfen Sie, ob Müll hinter den Behälter gefallen ist, was das vollständige Schließen verhindert.
Interlock-Aktuator abgebrochen
Das Gerät wird nicht funktionieren. Versuchen Sie nicht, das Gerät anders zu betreiben. Bestellen Sie ein Ersatzteil bei Ihrem Broan-Händler.
Müllpresse stoppt während des Betriebs
Das Öffnen der Tür stoppt das Gerät. Wenn der Motor überhitzt ist, löst der thermische Schutzschalter aus. Warten Sie einige Minuten, bis er sich automatisch zurücksetzt.
Vor der Verwendung
- Sicherstellen, dass das Gerät ordnungsgemäß geerdet ist (kein Adapter verwenden).
- Schlüsselschalter auf 'ON' stellen.
- Gerät nicht mit Verlängerungskabel betreiben.
- Odor Control Disk aktivieren (falls gewünscht).

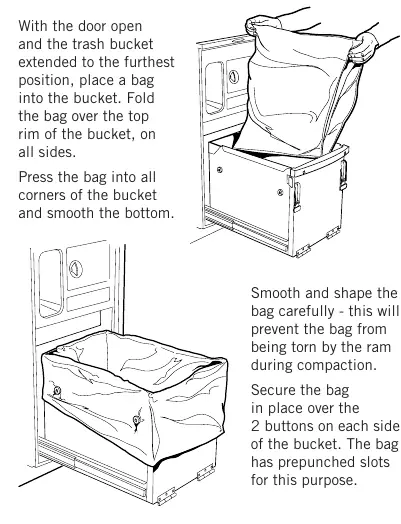

- Müllbeutel korrekt einlegen und an den Knöpfen sichern.
- Sicherstellen, dass der Müllbehälter leer ist, bevor der erste Kompressionszyklus gestartet wird.
Technische Daten in der Praxis
- 120V, 60Hz, 15A
- Erforderliche Stromversorgung. Ein separater Stromkreis wird empfohlen.
- 6-ft. Netzkabel
- Länge des mitgelieferten Stromkabels.
- 15-in. Breite
- Erforderliche Mindestbreite der Einbauöffnung.
Abbildungen und Diagramme
- Montagegurte: Sichern die Müllpresse unter der Arbeitsplatte.
- Türumkehr: Anleitung zum Wechseln des Türanschlags von rechts auf links.
- Bucket Slide Release: Mechanismus zum Entfernen des Müllbehälters für die Reinigung.
Modellkompatibilität
- Freistehende Installation erfordert das Toe Kick Accessory Kit Modell 15TCTK.
- Optionales Schneidebrett Modell 15TCBB erhältlich.
- Odor Control Disk Modell 15TCOD erhältlich.
