Installationsanleitung für Broan 165FT und 167FT Wandheizlüfter

Detaillierte Installationsanleitung für die Broan 165FT und 167FT Wandheizlüfter. Erfahren Sie mehr über die Montage, elektrische Verkabelung, Leistungsanpassung, Wartung und Ersatzteile.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Broan 165FT und 167FT Wandheizlüfter sind für die horizontale Montage in das Broan 171H Unterputzgehäuse vorgesehen. Die Installation erfordert eine fachgerechte Verkabelung und bietet Optionen zur Leistungsanpassung (z.B. 120V-Umrüstung bei 165FT). S. 1, 2, 3, 4

Wichtigste Schritte

  • Installation des Heizlüfters S. 3
  • Leistungsanpassung (120V Umrüstung 165FT) S. 3

Erste Inbetriebnahme

  • Überprüfung nach der Installation S. 4

Probleme und Lösungen

Gerät läuft nicht

Überhitzungsschutz zurücksetzen (RESET-Taste drücken).

S. 6

Wartung und Reset

  • Zurücksetzen des Überhitzungsschutzes S. 6

Technische Daten

Parameter Wert Hinweis Seiten
Modell 165FT 120V/240V/208V Spannungsoptionen S. 2
Modell 167FT 240V/208V Spannungsoptionen S. 2

Wo es im PDF steht

  • Sicherheitshinweise S. 1
  • Planung und Spezifikationen S. 2
  • Installation und Verkabelung S. 3, 4
  • Ersatzteile S. 8
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Wartung der Broan Wandheizlüfter der Modelle 165FT und 167FT. Die Geräte sind ausschließlich für die horizontale Wandmontage in Verbindung mit dem Broan 171H Unterputzgehäuse vorgesehen. Die Installation muss von qualifiziertem Fachpersonal unter Einhaltung aller geltenden Bau- und Elektrovorschriften durchgeführt werden.

Planung und Spezifikationen

Die Heizlüfter können über das eingebaute Thermostat oder ein optionales externes Thermostat (Broan 86W) gesteuert werden. Beachten Sie die Leistungsdaten für die jeweiligen Modelle:

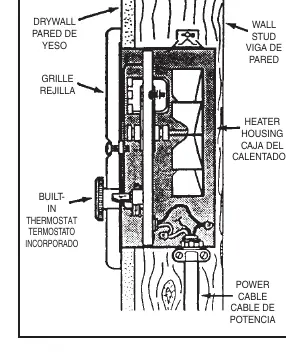

Installationsübersicht (Fig. 1)
Installationsübersicht (Fig. 1)
  • 165FT: 120V (500W), 240V (500W), 208V (375W)
  • 167FT: 240V (750/1500W), 208V (563/1125W)

Installation

Stellen Sie sicher, dass die Wand fertiggestellt ist, bevor Sie mit der Installation beginnen.

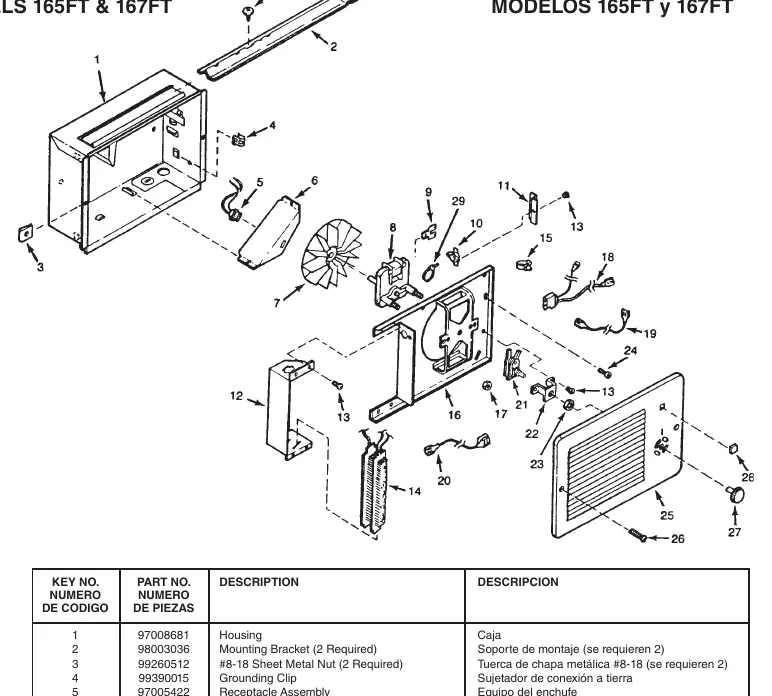

Explosionszeichnung der Ersatzteile
Explosionszeichnung der Ersatzteile
  1. Entfernen Sie die Kartonabdeckung aus dem Gehäuse.
  2. Platzieren Sie das Ende des Heizelements hinter den Laschen auf der linken Seite des Gehäuses.
  3. Schwenken Sie die Einheit in das Gehäuse und befestigen Sie sie mit der beiliegenden Schraube.
  4. Stecken Sie den Kabelbaum in die Buchse.
  5. Bringen Sie das Gitter mit den zwei mitgelieferten Schrauben an und setzen Sie den Thermostatknopf auf.

Verkabelung und Leistungsanpassung

Die Geräte sind ab Werk für bestimmte Spannungen und Leistungen verdrahtet. Optionale Anpassungen sind möglich:

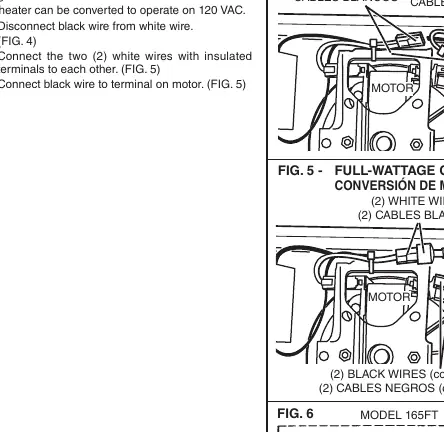

Schaltplan Modell 165FT (Fig. 3)
Schaltplan Modell 165FT (Fig. 3)
Verkabelung für 120V-Umrüstung (Fig. 4 & 5)
Verkabelung für 120V-Umrüstung (Fig. 4 & 5)

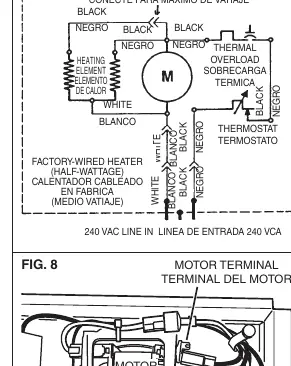

Schaltplan Modell 167FT (Fig. 7)
Schaltplan Modell 167FT (Fig. 7)
  • 120V-Umrüstung (Modell 165FT): Trennen Sie das schwarze Kabel vom weißen Kabel. Verbinden Sie die beiden weißen Kabel miteinander. Verbinden Sie das schwarze Kabel mit dem Motoranschluss.
  • Vollleistung (Modell 167FT): Verbinden Sie das nicht angeschlossene schwarze Kabel (mit isoliertem Anschluss) mit dem Motoranschluss.

Betrieb

Schalten Sie nach der Installation den Strom ein. Drehen Sie das Thermostat auf die höchste Stufe, um sicherzustellen, dass Heizelement und Gebläse anlaufen. Drehen Sie es anschließend auf die niedrigste Stufe, um sicherzustellen, dass sich das Gerät abschaltet.

Wartung und Reinigung

Das Gerät ist dauergeschmiert und benötigt keine Ölung. Reinigen Sie den Heizlüfter einmal monatlich:

  • Schalten Sie den Strom am Sicherungskasten ab.
  • Stellen Sie sicher, dass das Heizelement abgekühlt ist.
  • Verwenden Sie einen Staubsauger mit Bürstenaufsatz, um die Gitteröffnungen zu reinigen, oder wischen Sie das Gitter mit einem weichen Tuch ab.

Überhitzungsschutz: Sollte das Gerät bei höchster Thermostateinstellung nicht funktionieren, schalten Sie den Strom ab, entfernen Sie Knopf und Gitter und drücken Sie die Taste RESET.

Praktische Hilfe

Typische Probleme

Heizung funktioniert nicht bei höchster Thermostateinstellung

Schalten Sie den Strom ab, entfernen Sie Knopf und Gitter und drücken Sie die RESET-Taste am Überhitzungsschutz.

Gerät soll auf 120V umgerüstet werden (nur 165FT)

Trennen Sie das schwarze vom weißen Kabel, verbinden Sie die weißen Kabel miteinander und das schwarze Kabel mit dem Motoranschluss.

Vor der Verwendung

  • Wand muss fertiggestellt sein (inkl. Farbe/Tapete).
  • Strom am Sicherungskasten ausschalten.
  • Installation durch qualifiziertes Fachpersonal durchführen lassen.
  • Mindestabstand von 0,9 m (3 Fuß) zu brennbaren Materialien einhalten.
  • Mindestabstand von 15 cm (6 Zoll) zum Boden oder angrenzenden Wänden einhalten.
  • Gerät muss geerdet sein.

Technische Daten in der Praxis

Spannung (Volts)
Die elektrische Spannung, für die das Gerät ausgelegt ist (120V, 208V, 240V).
Leistung (Watts)
Der Energieverbrauch des Heizgeräts; bei einigen Modellen durch Verkabelung anpassbar.

Abbildungen und Diagramme

  • Fig. 1 zeigt die Montage des Gehäuses in der Wand.
  • Fig. 3 und 7 zeigen die Standard-Schaltpläne für 165FT und 167FT.
  • Fig. 4, 5 und 8 zeigen die Verkabelung für Leistungsanpassungen.

Modellkompatibilität

  • Nur für die Verwendung mit dem Broan 171H Unterputzgehäuse.
  • Nicht mit Dimmern oder Geschwindigkeitsreglern verwenden.
  • Nur für die horizontale Wandmontage geeignet.
