Bedienungsanleitung für RELiON Outlaw 1072S Tragbare Powerstation
Erfahren Sie, wie Sie die RELiON Outlaw 1072S Powerstation sicher bedienen, aufladen und warten. Dieser Leitfaden enthält Details zu Anschlüssen, BMS-Schutzfunktionen, Ladevorgängen und technischen Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die RELiON Outlaw 1072S ist eine tragbare Powerstation mit LiFePO4-Akku. Sie ist für die Stromversorgung von Geräten über AC- und DC-Ausgänge konzipiert. Wichtige Hinweise für den Betrieb:
- BMS-Schutz: Bei einer Überlastung von über 1150W für mehr als 10 Sekunden schaltet das Batteriemanagementsystem (BMS) den Ausgang ab.
- Wartung: Um die Lebensdauer zu erhalten, muss die Powerstation mindestens alle sechs Monate vollständig entladen und wieder aufgeladen werden.
- Sicherheit: Das Gerät ist nicht für den Flugverkehr zugelassen und darf nicht zerlegt oder in Wasser getaucht werden.
Produktübersicht
Das Gerät verfügt über ein LCD-Display zur Statusanzeige, verschiedene USB-Anschlüsse (inklusive USB-C PD und Quick Charge), 12V DC-Anschlüsse, einen 30A Quick Charger Port sowie einen AC-Ausgang (110V).

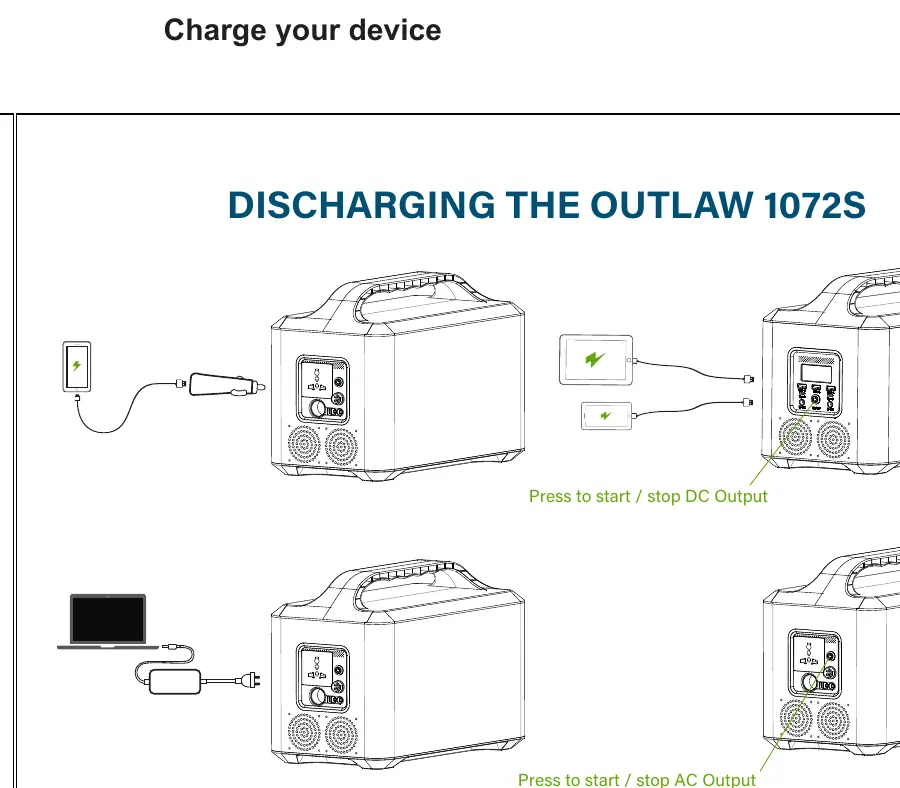

Entladen und Betrieb
Um Geräte mit Strom zu versorgen:
- Stellen Sie die AC- und/oder DC-Schalter auf die Position "ON".
- Schließen Sie Ihre Geräte an die entsprechenden Anschlüsse an.
- Verwenden Sie bei Bedarf die mitgelieferte Steckdosenleiste, wenn mehr als ein AC-Ausgang benötigt wird.
- Das LCD-Display schaltet sich bei Inaktivität aus, um Energie zu sparen. Legen Sie eine Last an, um das Display zu aktivieren.
- Schalten Sie die Ausgänge nach Gebrauch manuell aus, indem Sie die Power-Taste drücken (die Taste leuchtet blau, wenn sie eingeschaltet ist).
Aufladen
Der Ladevorgang wird über das mitgelieferte AC-Ladegerät oder ein kompatibles Solarpanel (max. 18V) durchgeführt.
- Standby: LED1 am Ladegerät leuchtet rot, LED2 leuchtet grün.
- Ladevorgang: LED2 am Akku leuchtet rot.
- Vollständig geladen: LED1 leuchtet rot, LED2 leuchtet grün.
- Trennen Sie das Ladekabel sofort nach Abschluss des Ladevorgangs.
Schutzfunktionen und BMS
Wenn die Powerstation in den Schutzmodus geht (z. B. bei Überlastung):
- Stellen Sie die AC- und DC-Schalter auf "OFF".
- Trennen Sie alle angeschlossenen Geräte.
- Stellen Sie die Schalter wieder auf "ON".
- Schließen Sie die Geräte nacheinander wieder an. Begrenzen Sie ggf. die Anzahl der gleichzeitig verwendeten Geräte.
Wartung und Pflege
- Verwenden Sie nur das Original-Ladegerät oder zertifizierte Kabel.
- Vermeiden Sie extreme Temperaturen (Betriebsbereich 0°C bis 50°C).
- Lagern Sie das Gerät nicht bei extremen Temperaturen.
- Halten Sie die Anschlüsse sauber und frei von Schmutz oder Korrosion.

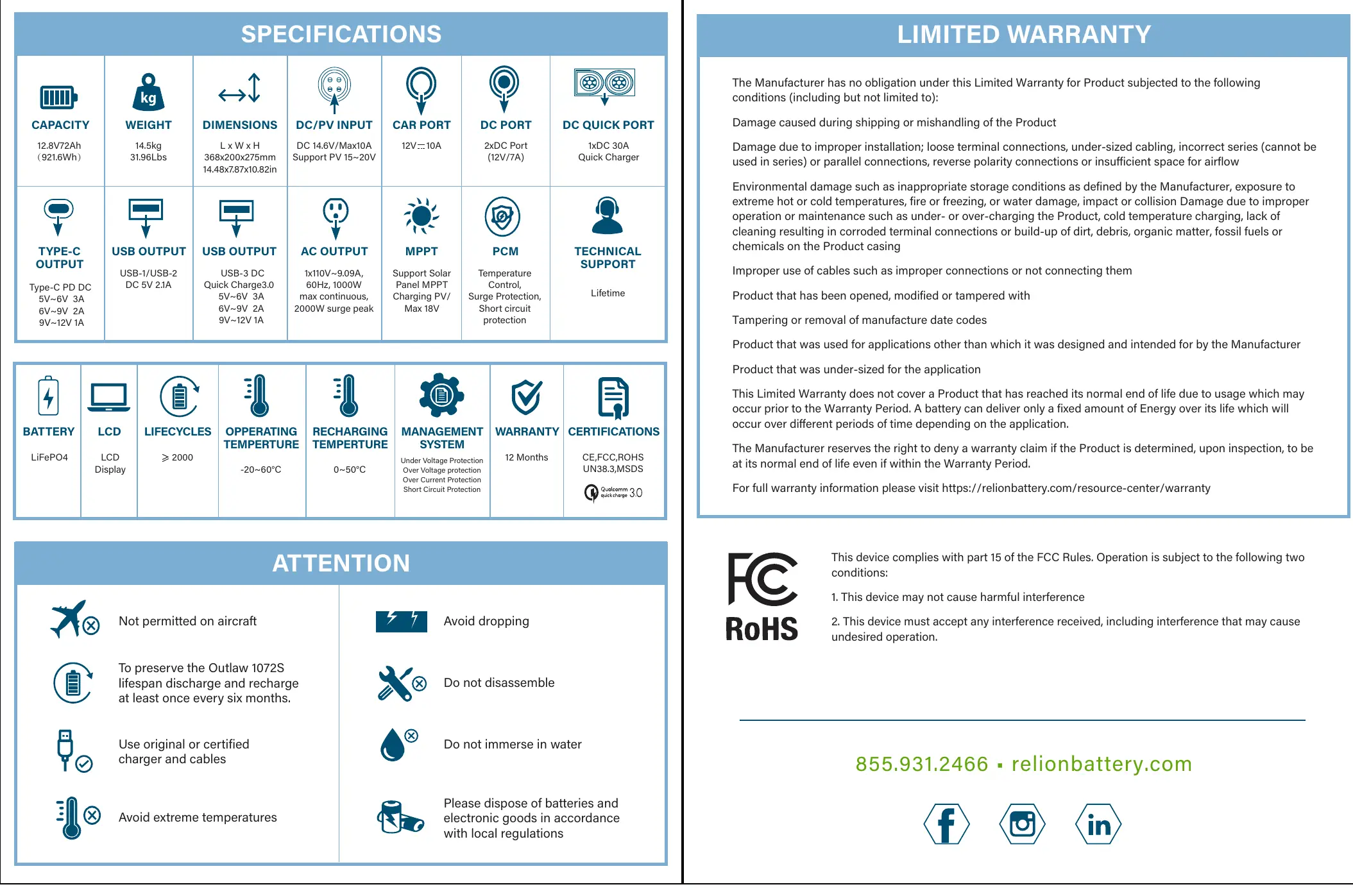

Technische Daten
- Kapazität: 12.8V 72Ah (921.6Wh)
- AC-Ausgang: 110V, 60Hz, 1000W Dauerleistung, 2000W Spitzenleistung
- DC-Ausgänge: USB-C PD, USB-A Quick Charge, 12V 10A, 2x 12V 7A, 1x 30A Quick Charger
- Gewicht: 14.5 kg
- Abmessungen: 368 x 200 x 275 mm
Praktische Hilfe
Typische Probleme
BMS-Schutzmodus (Ausgang schaltet ab)
Schalten Sie AC- und DC-Schalter aus, ziehen Sie alle Geräte ab, schalten Sie die Schalter wieder ein und schließen Sie die Geräte erneut an.
LCD-Bildschirm ist dunkel
Schließen Sie eine externe Last an, um das Display zu aktivieren.
LED-Anzeige am Ladegerät zeigt Fehler oder Status nicht an
Stellen Sie sicher, dass das Ladegerät korrekt angeschlossen ist und die Umgebungstemperatur im zulässigen Bereich liegt.
Vor der Verwendung
- Überprüfen Sie den Ladezustand anhand der Spannungsanzeige.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und 50°C liegt.
- Verwenden Sie nur das mitgelieferte oder zertifizierte Ladegerät.
- Prüfen Sie, ob die Gesamtlast der angeschlossenen Geräte 1000W nicht dauerhaft überschreitet.
Technische Daten in der Praxis
- 12.8V 72Ah (921.6Wh)
- Die Speicherkapazität des LiFePO4-Akkus.
- 1000W max continuous
- Maximale Dauerleistung, die über die AC-Steckdose entnommen werden kann.
Abbildungen und Diagramme
- Das Produktdiagramm zeigt die Positionen von LCD-Display, USB-Ports, AC/DC-Ausgängen und Lüfter.

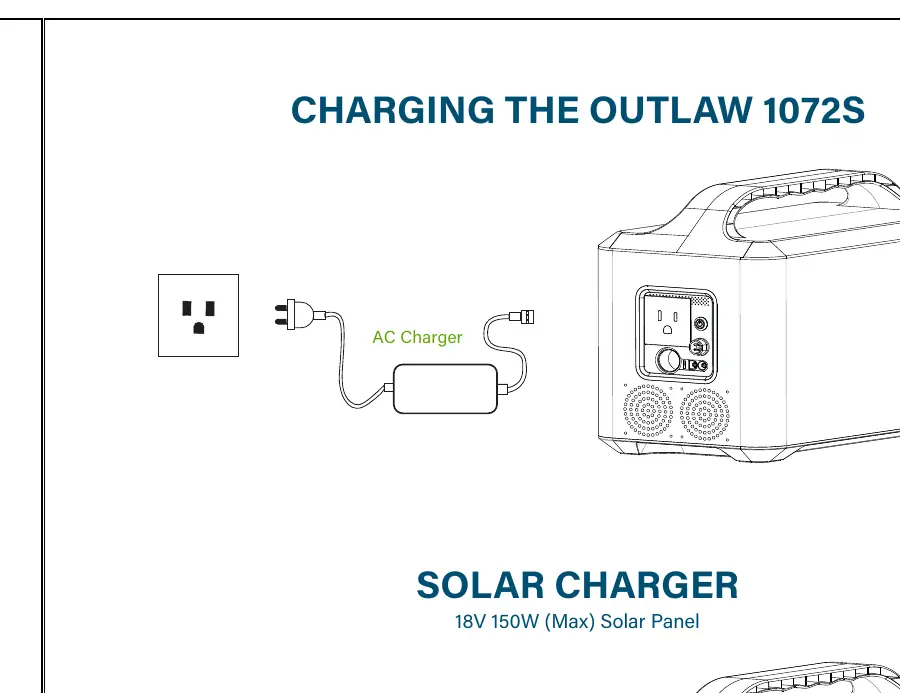

- Das Ladediagramm illustriert den Anschluss des AC-Ladegeräts an die Powerstation.
Modellkompatibilität
- Nicht für den Flugverkehr zugelassen.
- Solarpanel-Eingang: Max 18V.
- Ringterminals des Quick-Plug (EC5) sind direkt mit der Batterie verbunden; Vorsicht bei der Handhabung.
