Bedienungsanleitung für ESL Vision Portable Power Station und Portable Solar Panel
Erfahren Sie, wie Sie die ESL Vision Portable Power Station und das Portable Solar Panel sicher bedienen, aufladen und warten. Diese Anleitung enthält detaillierte Informationen zu Funktionen, Fehlerbehebung, optimaler Ausrichtung der...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung deckt sowohl die ESL Vision Portable Power Station als auch das Portable Solar Panel ab. Lesen Sie vor der ersten Inbetriebnahme alle Sicherheitshinweise sorgfältig durch. Die Geräte dürfen nicht in Wasser getaucht, extremen Temperaturen ausgesetzt oder eigenmächtig zerlegt werden. Bei der Power Station ist darauf zu achten, die Ausgangsleistung nicht zu überschreiten, um Brandgefahr oder Verletzungen zu vermeiden.

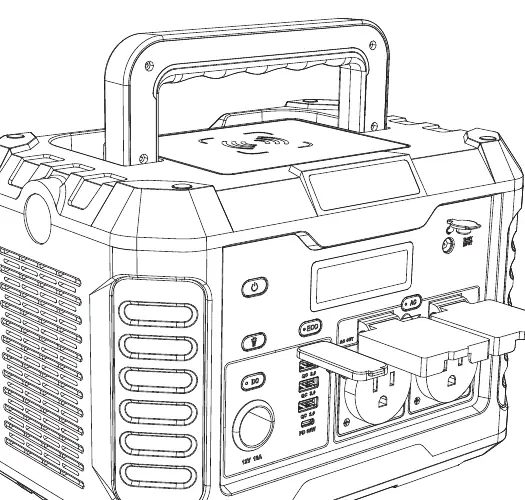

ESL Vision Portable Power Station
Die Power Station verfügt über eine Kapazität von 933Wh und bietet verschiedene Ausgangsmöglichkeiten wie AC-Steckdosen, USB-A, USB-C und einen Zigarettenanzünder-Anschluss.

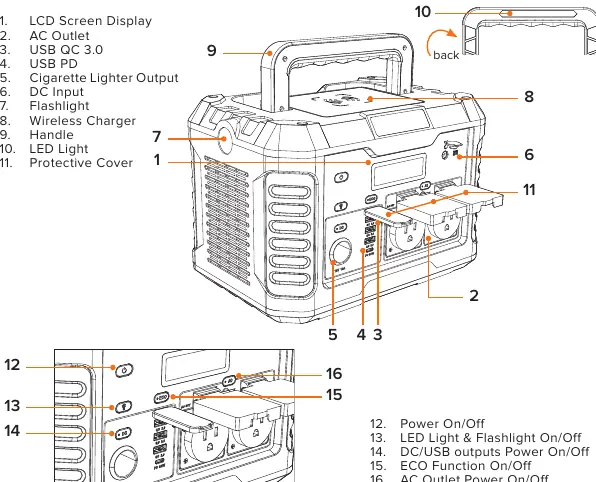

Bedienung und Funktionen
- Power On/Off: Hauptschalter zur Aktivierung der DC/AC/ECO-Tasten.
- LCD-Display: Zeigt Batteriestand, Eingangsleistung, Ausgangsleistung, verbleibende Lade-/Nutzungszeit sowie Warnmeldungen (Temperatur, niedrige Spannung) an.
- Ausgänge aktivieren: Drücken Sie die entsprechende Taste (DC, AC oder ECO), um die Ports zu aktivieren. Die Taste leuchtet grün, wenn der Ausgang aktiv ist.
- ECO-Modus: Standardmäßig aktiviert. Schaltet die Ausgänge automatisch nach einer Stunde ab, wenn keine Last erkannt wird.
Aufladen
Die Power Station kann über Solarpanels, einen 12V-Autoadapter oder ein Wandladegerät (100-240VAC) aufgeladen werden. Es wird empfohlen, das Gerät alle 3 Monate vollständig aufzuladen, um die Lebensdauer des Akkus zu erhalten.
Fehlerbehebung
Das Gerät zeigt Fehlercodes auf dem Display an:
- E1/E2: AC-Ausgang Überlastung oder Fehler. Geräte prüfen und AC-Taste neu starten.
- E3/E7/E8: DC- oder USB-Ausgang Überlastung/Spannungsfehler. Geräte prüfen und DC-Taste neu starten.
- E72: Sicherheitsschutz beim Laden. Gerät abkühlen lassen und Ladekabel trennen.
ESL Vision Portable Solar Panel
Das 120W Solarpanel ist für die mobile Stromerzeugung konzipiert und kann zum Laden der Power Station oder anderer Geräte verwendet werden.
Optimale Nutzung

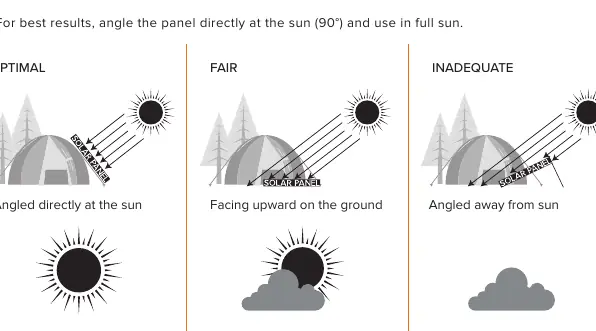

Für beste Ergebnisse sollte das Panel direkt im 90°-Winkel zur Sonne ausgerichtet werden. Volle Sonneneinstrahlung ist ideal. Bewölkung oder indirektes Sonnenlicht reduzieren die Ladeeffizienz erheblich.
Wartung und Pflege
- Reinigen Sie die Paneele nach Gebrauch mit einem feuchten Tuch, um Kratzer zu vermeiden.
- Schützen Sie die Anschlüsse vor Feuchtigkeit, da diese nicht wasserdicht sind.
- Vermeiden Sie das Biegen oder Zerkratzen der Oberfläche.
Praktische Hilfe
Typische Probleme
Power Station lädt nicht
Stellen Sie sicher, dass das Netzteil fest mit dem DC-Eingang und der Stromquelle verbunden ist.
Kein Ausgangsstrom
Prüfen Sie, ob die entsprechende Taste (DC/AC/ECO) gedrückt wurde und die LED leuchtet. Überprüfen Sie, ob die angeschlossenen Geräte innerhalb der Leistungsgrenzen liegen.
Gerät schaltet sich bei Last ab
Der ECO-Modus könnte aktiv sein und die Last zu gering sein, oder es liegt eine Überlastung vor. Prüfen Sie die Last und die Temperatur.
Fehlercode E72
Ladeschutz aktiv. Trennen Sie das Ladekabel, schalten Sie das Gerät aus und lassen Sie es abkühlen.
Vor der Verwendung
- Power Station vor der ersten Nutzung vollständig aufladen.
- Bei längerer Lagerung (über 1 Monat) Gerät voll aufladen.
- Kompatibilität der Ladekabel vor dem Anschließen prüfen.
- Solarpanel im 90°-Winkel zur Sonne ausrichten.
- Sicherstellen, dass die Lüftungsschlitze frei von Schmutz sind.
Technische Daten in der Praxis
- Kapazität (Power Station)
- 933Wh (22.2V, 42Ah) - gibt die gespeicherte Energiemenge an.
- Ladetemperatur
- 32°F bis 104°F (0°C bis 40°C). Außerhalb dieses Bereichs nicht laden.
- Solar Peak Power
- 120W maximale Ausgangsleistung unter optimalen Bedingungen.
Abbildungen und Diagramme
- LCD-Display zeigt Eingangs-/Ausgangsleistung und Warnsymbole.
- Tastenfeld steuert AC, DC und ECO-Modus separat.
- Solarpanel-Ausrichtung: Optimal (90° zur Sonne), Fair (flach), Inadequate (abgewinkelt weg von der Sonne).
Modellkompatibilität
- Solarpanel kann mit Power Station, Powerbanks, Handys, Tablets und Taschenlampen verwendet werden.
- Mehrere Solarpanels können parallel geschaltet werden, sofern die Spannung übereinstimmt.
