Bedienungsanleitung für BougeRV 16A Level 2 EV-Ladegerät
Erfahren Sie, wie Sie Ihr BougeRV 16A Level 2 EV-Ladegerät sicher installieren und bedienen. Diese Anleitung enthält technische Daten, LED-Statusanzeigen, Schutzfunktionen und Fehlerbehebungshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das BougeRV 16A Level 2 EV-Ladegerät ist für Elektrofahrzeuge mit SAE J1772-Anschluss geeignet. Es erfordert eine Installation durch einen qualifizierten Elektriker und einen Schutzschalter von über 20A. S. 1, 5
Wichtigste Schritte
- Installation durch Elektriker S. 5
- Fehlerbehebung bei Überhitzung S. 8
Probleme und Lösungen
Überlastschutz
Werkseinstellungen wiederherstellen oder Netzstecker neu einstecken.
S. 8
Leckstromschutz
Stromversorgung trennen und manuell neu einstecken.
S. 9Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Neustart nach Schutzabschaltung S. 9, 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 240V, 16A, 60Hz | Elektrische Spezifikationen für den Betrieb. | S. 7 |
| Schutzart | IP55 (Box), IP44 (Stecker) | Wasserschutzklasse. | S. 7 |
Wo es im PDF steht
- Spezifikationen S. 7
- LED-Anzeigen S. 8
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für das BougeRV 16A Level 2 EV-Ladegerät. Die Installation muss zwingend durch einen lizenzierten und qualifizierten Elektriker unter Einhaltung des National Electric Code (NEC) und lokaler Vorschriften erfolgen. Es ist ein Schutzschalter mit mehr als 20A erforderlich. Das Gerät ist für den Innen- und Außenbereich geeignet, sollte jedoch nicht bei extremen Wetterbedingungen im Freien verwendet werden.

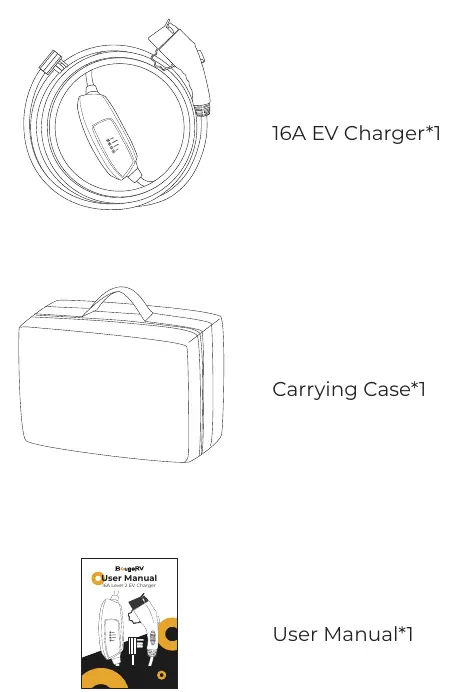

Lieferumfang
- 16A EV-Ladegerät
- Tragetasche
- Bedienungsanleitung
Technische Daten
Das Ladegerät ist für eine Eingangs- und Ausgangsspannung von 240V bei 16A und 60Hz ausgelegt. Die maximale Ausgangsleistung beträgt 3,84 kW/h. Der Anschluss erfolgt über einen NEMA 10-30 Stecker und der fahrzeugseitige Anschluss ist ein SAE J1772-Stecker. Die Ladebox ist nach IP55 und der Ladestecker nach IP44 wassergeschützt.
LED-Anzeigen und Fehlerbehebung
Die Ladebox verfügt über vier LED-Anzeigen (Power, Connected, Charging, Fault), die den Betriebszustand signalisieren. Bei Fehlern wie Überlastung, Kurzschluss oder Überhitzung leuchten oder blinken die LEDs in spezifischen Kombinationen. Bei den meisten Fehlern (z. B. Überlastschutz, Unterspannung) kann das Gerät durch Trennen und erneutes Einstecken des Netzsteckers zurückgesetzt werden. Bei einer Überhitzung sollte das Gerät vom Stromnetz getrennt und abgekühlt werden.
Schutzfunktionen
Das Gerät ist mit umfassenden Schutzmechanismen ausgestattet, darunter:
- Leckstromschutz: Abschaltung bei Leckströmen über 22mA.
- Überlastschutz: Automatische Abschaltung bei Überstrom.
- Kurzschluss- und Unterspannungsschutz: Automatische Wiederherstellung nach Stabilisierung der Netzspannung.
- Überhitzungsschutz: Schutz bei Temperaturen über 185°F (85°C).
- Blitzschutz: Schutz gegen Spannungsspitzen bis ±2000V.
Praktische Hilfe
Typische Probleme
Ladegerät lädt nicht
Stecker prüfen, Fahrzeug-Timer kontrollieren, Sicherung prüfen oder Gerät neu einstecken.
Überhitzungsschutz aktiv
Gerät vom Stromnetz trennen, abkühlen lassen und ggf. Wandsteckdose durch Elektriker prüfen lassen.
Fehleranzeige (LEDs)
Siehe LED-Tabelle in der Anleitung; oft hilft ein Neustart durch Aus- und Einstecken des Netzsteckers.
Vor der Verwendung
- Installation durch qualifizierten Elektriker sicherstellen
- Schutzschalter mit mehr als 20A installieren
- Kompatibilität des Fahrzeugs mit SAE J1772-Anschluss prüfen
- Betriebstemperatur von -30°C bis +50°C einhalten
- Stecker auf festen Sitz prüfen
